钣金加工避坑指南：老师傅打死不说的5个真相

说实话，上周那批配电柜外壳，差点让我老脸丢尽。客户催得火上房，图纸到手一看，折弯边没标公差，只写着“按常规”……常规你个头啊！每个厂的模具、床子都不一样，这仨字坑了多少新手。干了十五年钣金，这种暗亏吃太多了。

今天不扯虚的，聊点车间里真正要命的细节。

第一步就错了：图纸上的猫腻

很多设计工程师根本没下过车间。他们画得挺美，展开图一键生成，但材料厚度公差、折弯内R角那些细账，软件可不会替你算。有一次，304不锈钢板，图纸标1.5mm厚，到货实测1.42mm——差别不大？呵呵，折弯系数全跑偏，最后焊缝撕开一道口子。钣金加工的第一关，绝对是跟设计撕逼。现在我都逼着自己做工艺评审：展开系数必须按板厚实测值调，别信名义厚度。还有那些密密麻麻的孔，激光割完发现孔距公差±0.05，结果装不上——设计说“我用SolidWorks量的，没问题”，我真想把样件摔他桌上！

💡 小建议：接活时看到“未注尺寸公差按GB/T1804-m”，一定要问清楚是哪个级别，否则折弯高度差0.5mm，装配就打架。

激光切割：快是快，但毛刺能让你疯掉

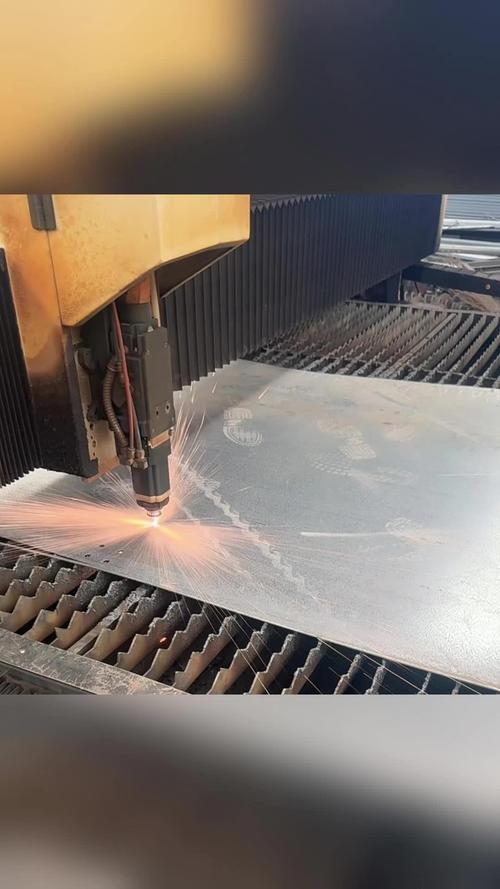

光纤激光确实猛，薄板唰一下过去。不过氮气纯度差一点、焦点糊了，那毛刺硬得跟砂轮片似的。记得有回赶夜班，为了省气换了家便宜氮气，结果割出来304板背面挂渣，打磨师傅骂了我整整两天。❗ 教训：激光切割辅助气体别抠搜，氧气割碳钢要清净表面，氮气割不锈钢压力不能波动。还有那微连接，留得太宽掰断后缺肉，太窄掉下来撞坏保护镜——都是钱啊。现在我都让编程的在特殊位置改成0.2mm微连，并且必须用陶瓷环防撞。

问：为什么有些板切完尺寸偏小？

答：多半是光斑补偿量没设对。比如割一个φ10的孔，程序得考虑切缝宽度，实际走圆路径要偏大一点。很多人习惯按设备出厂参数，但割嘴用了半年磨损了，实际切缝变宽，孔就小了。💡 每个月首件得用塞规测孔，补调刀补值。

折弯才是钣金加工的真功夫

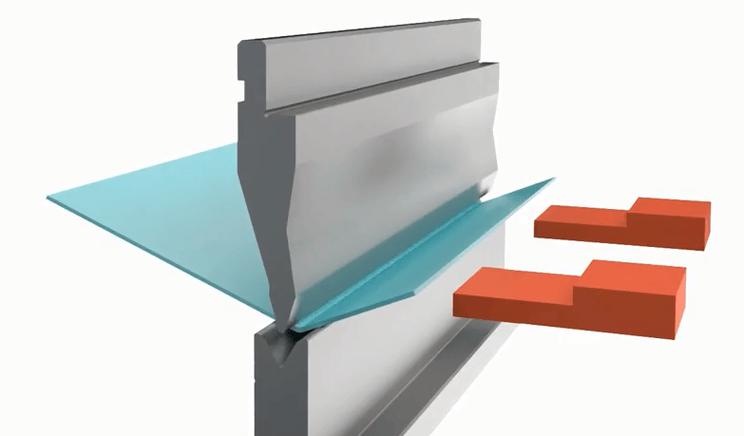

理论算折弯扣减？那玩意儿就是个坑。不同材质、不同轧制方向、连气温都能影响回弹。有一次冬天折2mm铝板，温差大，早上机子调好的角度，下午全变，整批100件报废80。现在学乖了：折弯前必须试折同批余料，压底时用角度尺量，别信显示屏度数。而且，模具开口选不对，再多压力也白搭——一般遵循板厚8倍规则，但遇到高强度钢，得加大开口，否则压不动还伤机床。

问：折弯回弹到底怎么控？不是有公式吗？

答：公式能算个大概，但实际变量太多。我最常用的笨办法：先折一个过弯2-3度，看回弹，然后调数控折弯机的补偿值。如果是老式机没补偿，就垫薄铁皮在模具下模座。还有个绝招：压线处理——在折弯线位置用激光浅刻一道V槽，回弹明显减小，但注意刻深了影响强度。这方面《现代钣金加工工艺》里早讲过，可就是没人较真。

焊接与表面处理：最后的体面

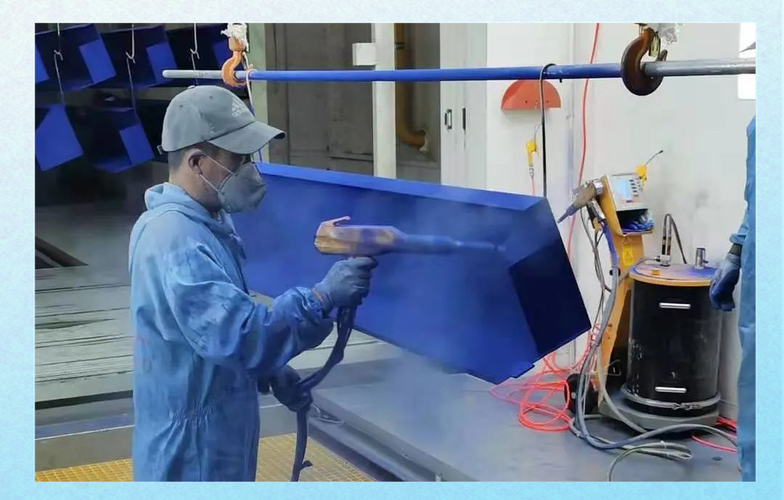

焊得好好的，喷完粉放几天起泡了——前处理没洗干净。或者焊点太凸，打磨后凹坑，喷漆盖不住。钣金件的“脸面”全在表面处理上。现在一些新工艺，比如硅烷处理替代磷化，环保多了，但和粉末的配伍性得实测。我们这流行喷砂后再喷塑，附着力强，但增厚了哦，装配孔得留余量。焊接时尽量用对称断续焊，减少热变形，薄板用冷焊机，虽然贵，但省得矫形。✅ 强烈建议：喷漆前一定要烘干水分，尤其角落，否则一到潮湿天，客户投诉电话接不住。
