设施布局:那些教科书不会告诉你的实战陷阱

我见过最离谱的设施布局——机器一字排开,工人跑断腿,在制品堆成山。厂长还挺得意:咱这车间多敞亮!
哈,敞亮是敞亮,产值呢? 根本是拿黄金地段当仓库用。

设施的底层逻辑,从来不是画图

很多人一谈布局,立刻打开CAD开始摆方块。错了。 设施布局的第一性原理是物流动线。你得先想清楚:原料从哪个码头进门,经过哪几道工序,成品从哪扇门出厂。 这个路径——哪怕多绕三米,一年下来就是几百公里的无效搬运。
我去年在宁波改造一个注塑车间,仅仅把破碎机从角落挪到注塑机后背,物料搬运距离直接砍掉60%。 就那么一个小动作。厂长瞪大眼睛:原来物流效率不靠自动化,靠摆位置? 💡 对,就是这个理。

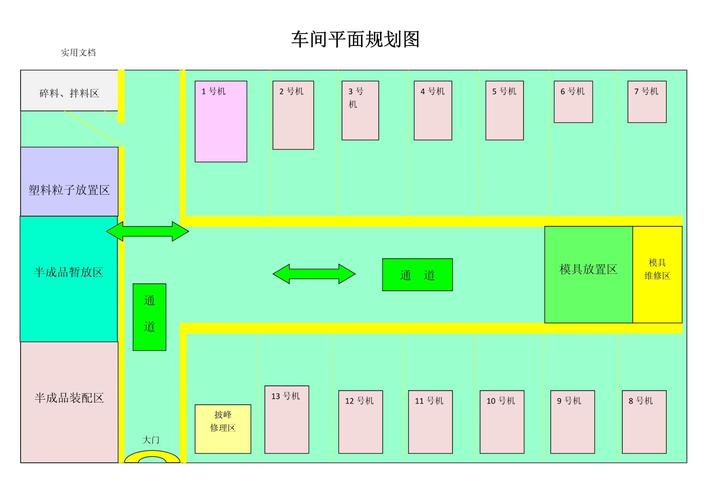

注塑车间设施布局物流路径优化图
注塑车间设施布局物流路径优化图

打破“功能分区”的迷思

老派布局最爱切豆腐块:这是加工区,那是装配区,那是仓库。一本正经,井井有条。结果呢? 一个零件从车床到加工中心,得穿过半条走廊。 你要是去丰田的工厂看看——他们早就不这么玩了。
他们是按“产品族”把设备排成精益单元,车、铣、磨、检,人手够着的范围里全搞定。 单元之间不留中转区,一件流强制拉通。 ❗ 当然,这种布局对设备稳定性要求极高,一台机趴窝整条线停摆。 但换来的是库存周转天数从43天降到11天——这个赌注,值。

问:小批量多品种,该怎么布局?用单元式会不会设备利用率太低?
答:这正是单元式的强项。 传统功能分区看似设备忙,其实都在加工“明天用不上”的库存。 单元式通过快速换模和混线排产,完全可以吃掉多品种。 关键是要按工艺相似性编组——把加工特征类似的零件归到同一个单元,而不是按产品结构。 这叫成组技术布局,德国人玩得最溜。 设备利用率从来不是目标,资金周转速度才是。

柔性线体:U型线真的过时了吗?

过去十年,每个顾问都让你画U型线。U型线入口出口挨着,方便一人多机。 但现在矛盾变了:劳动力缺到发疯,一台机器人伺候两道工序更划算。 所以最新的趋势是I型或L型短线,中间让AGV衔接。 比如我最近在常州看到的锂电模组线——六台气密检测设备排成一条直线,每两台之间用一个地轨机器人转移工件,全程无人。 这种布局极其挑战维护通道的设计,因为你要让工程师能同时够到相邻机台的背板,又不能破坏洁净等级。 ✅ 实测下来,他们用下沉式检修廊道,地面留观察窗,维修工在地下一层作业。 真是被逼出来的发明。

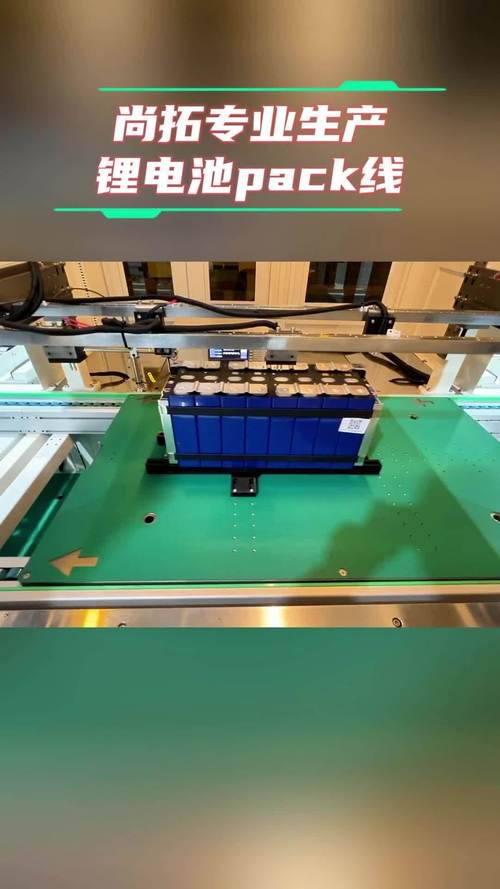

锂电模组I型布局AGV柔性产线实拍
锂电模组I型布局AGV柔性产线实拍

不过话说回来,千万别盲目追无人化。 昨天还有个老板跟风上了全柔性布局,结果换型时各种干涉,AGV调度算法写到崩溃。 有时候啊,半柔性——也就是固定几台专机打底、关键工序柔性——才是最经济的折中。

问:重载设备,比如冲压线,设施布局要注意什么?
答:冲压是猛兽。 振动和噪音会传到半个车间。 所以必须借地形——冲压车间最好单独建筑,或者至少用防震沟完全隔断地基。 还有一个血的教训:模具存放区绝对不要放在天车吊运路径的正下方。 我见过一套60吨的模具从挂钩滑脱,直接砸穿楼层。 布局时要把重载物流动线和人员动线物理隔离,要么用钢栅栏,要么做地下输送道。 安全距离按最大模具滑移半径算,别想当然标800毫米,至少留1.5米。

人机协作:毫米级安全与人性化博弈

协作机器人来了,围栏拆了,人机挤在四平米里干活。 这是好事,也是噩梦。 你布局时不能只算机器人的工作半径,得算人的下意识回避空间。 操作工一个转身,肘部会超出正常范围220毫米——这是我用动作捕捉实际测出来的。 所以ISO/TS 15066给的间距根本不够。 ❗ 我更推荐在细长工位上采用斜向布局:人和机器人呈45度角共位,减少肢体交叉。 另外,真的别忘配置急停拉绳,不是按钮。 人一旦被夹,手指哪里找得到按钮?

聊点轻松的。 去年帮一家医疗器械厂调洁净车间布局,她们工人全是小姑娘,坐姿操作时间特别长。 我们根据人体测量数据,把组装台的倾斜角从12度改成7度,高度下调了5公分。 结果当月手指疲劳投诉下降70%。 你看,设施布局不止是物的流动,更有对人的关照——这种细节,教科书上永远找不到。💡

设施布局这活儿,说到底,是拿计算器算钱,拿秒表抠动作,还得拿心去体会操作者身上那点累。 没有标准答案,只有动态适配。 你永远不可能第一次就布得完美,但只要你尊重物料的惯性、人的本能和数据的反馈——调整三次,就能跑赢八成同行。
