计算机辅助设计(CAD)的参数化建模:我踩过的那些坑

上周,我差点把咖啡泼在显示器上。就因为一个参数改错,整个装配体像多米诺骨牌一样塌了。说实话,参数化建模这玩意儿——爱它,也恨它。它能让你十分钟搞定过去两天的活儿,但也能让你半夜两点还在骂娘。

那个让我崩溃的装配体

还记得几年前接手一个非标自动化产线项目。客户要得急,我想都没想,全用参数驱动。草图里塞满公式,零件间关联得密密麻麻。感觉就像蜘蛛侠织网,觉得自己特牛。结果,两周后需求调整——只是把一个气缸行程加长10毫米,整个基座、支架、甚至防护罩都报错了。满屏红色感叹号。❗

参数化CAD模型关系混乱报错界面
参数化CAD模型关系混乱报错界面

我当时盯着屏幕,脑子里一片空白。一个尺寸变动,为什么会让旁边的螺栓孔飞到八丈远?后来查了老半天,原来是一个参考基准面选错了。我在建模时直接引用了某个零件的临时边线。那种边线?一旦特征重生成,它的 ID 就变了。CAD 系统找不着北,只能胡来。所以啊,绝对不要用临时几何作为参考——这是血的教训。

但你会问,不用临时几何,用什么?基准平面、基准轴、坐标系——这些才是参数化世界里可靠的地基。听起来枯燥,对吧?可等你模型复杂度上来,就知道靠不住的参考有多折磨人。我现在建模,第一件事就是建一堆基准特征。哪怕多花几分钟,值。

说到这里,不得不提自顶向下设计。很多教程把它吹上天,什么骨架模型驱动全局。可实际呢?一旦骨架没考虑够变更场景,后期改起来比普通建模还痛苦。我现在的习惯是:核心参数留几个绝对不改的,但大部分特征只做局部关联。灵活。有时候手动改都比修复崩溃的模型快。

数据转换的噩梦

参数化搞好了,还得跟别人交换数据。上周供应商发来个 STEP 文件,我导进软件,脸都绿了——圆角全丢失,螺纹孔变成光孔,连名字都成了 Imported1。🤦

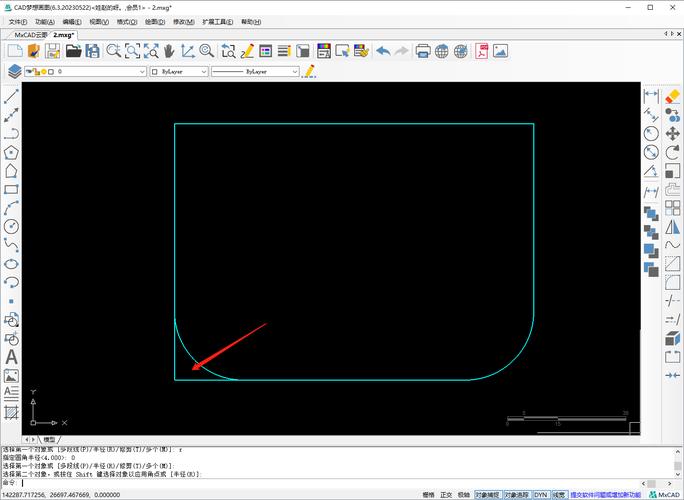

CAD软件STEP导入丢失圆角对比截图
CAD软件STEP导入丢失圆角对比截图

这不是偶然。CAD 数据交换永远是个坑。每个系统的内核不同,解析几何的方式就有差异。哪怕是同个软件的不同版本,都可能出幺蛾子。我的对策?发文件前,先用质量检查工具扫一遍。看看有没有微小边、自相交曲面。能预先修复的就修。如果是给客户的最终模型,我会额外导一份中性格式,自己再导入检查一遍。记住,永远不要信任直接转换的结果。

💡 小贴士:如果必须频繁多 CAD 环境协作,考虑用直接建模技术来修改导入的体。直接建模不依赖历史树,推推拉拉就能改——虽然失去了参数化金光闪闪的灵活性,但拿来救火特别管用。我自己就常备一个直接建模软件,专治各种不服的导入模型。

云端 CAD 是未来吗?

云端 CAD 是未来吗?
云端 CAD 是未来吗?

现在厂商都在推云 CAD。Onshape、Fusion 360,连老古董 SolidWorks 都出了个 3DEXPERIENCE。年初我试了个新项目全程用云平台。协作确实爽,远程团队实时看到更新。But!网速一抽风,你就只能望着转圈圈的图标发呆。还有次浏览器崩溃,我画了半小时的草图没保存……瞬间回到解放前。😩

问:云端 CAD 真的能取代桌面端吗?

答:看场景。对标准化程度高、团队分散的项目,云 CAD 优势明显。但对复杂的大型装配体、需要离线工作的工程师,桌面端仍是主力。我个人现在是混合用:核心设计在桌面端,评审和简单修改上云。千万别把鸡蛋放一个篮子里。另外注意数据安全,有些军工、敏感项目合同里明确禁止数据上云端。

问:参数化建模应该学到什么程度才算够?

答:很多人陷入过度参数化的怪圈——恨不得把每个圆角半径都写成公式。没必要。我定义够用的标准是:能快速响应80%常见的设计变更,且修改后5分钟内不报错。剩下的20%交给手动调整或直接编辑。毕竟,建模的目标是造出实物,不是搞数学艺术品。你做得再漂亮,车间师傅一句“这特征没法加工”,全白搭。

咳,啰嗦了这么多,最后再强调一句:CAD 就是个锤子,活好不好还得看握锤子的人。别迷信托福梁,也别全盘否定。参数化是利器,但得学会收着点用。💪
