计算机辅助工程(CAE):为什么你的仿真结果,骗了你十年?

干了快二十年仿真,我到现在还是会被自己算出来的数据吓一跳——不是那种‘哇,模拟得真准’的惊叹,而是‘这玩意儿居然还敢拿出来见人’的后怕。真的,有时候我看着那些花花绿绿的云图,脑子里就一个念头:这要是当年那台减速机真按这个结果去改结构,估计客户能提着扳手杀到会议室。

话糙理不糙。计算机辅助工程(CAE)这个行当,水太深了。外人觉得是高科技,点几下鼠标,什么应力啊、流场啊,算得明明白白。只有咱们自己清楚,仿真的本质,是在一堆假设上跳舞。边界条件差一点,材料本构选错一个参数,整个结果就能偏到西伯利亚去。偏偏现在很多企业把CAE当‘合规工具’,报告厚得像本词典,就是没人敢拍板——因为大家都知道那玩意儿不准。

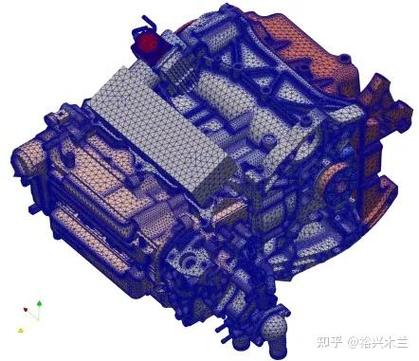

有限元分析的障眼法:网格画得越密,你就越心虚?

有限元分析的障眼法:网格画得越密,你就越心虚?
有限元分析的障眼法:网格画得越密,你就越心虚?

刚入行那会儿,我特别迷信网格细化。觉得只要我电脑不冒烟、求解器不报错,就往死里加密,结果必定收敛到真理。后来被现实抽醒。有一次算一个焊接结构的疲劳寿命,我用六面体把热影响区切得跟医院CT似的,折腾了一周,得出寿命是3800次。现场实测呢?6800次。差出一个数量级。老板拍桌子,我脸发烫。

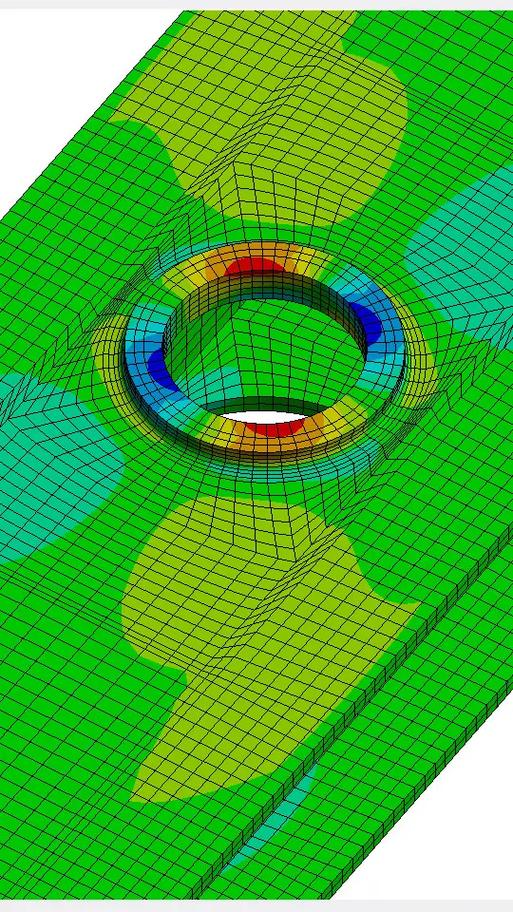

有限元网格无关性验证对比图
有限元网格无关性验证对比图

问题出在哪儿?不是网格不够密,而是我根本没理解‘应力奇异’。那个尖锐的缺口,理论上应力无穷大,你越加密,应力越高,求解器永远追着一个发散的数值跑。这时候你需要的不是网格,而是懂得在工程可接受误差内,去定义一个合理的名义应力提取位置。或者干脆改用断裂力学参数。可惜,那时候没人教我这些。软件把路铺得太顺了,让人误以为会点‘求解’按钮就算懂有限元分析(FEA)。

问:网格到底画到多细才够?有什么硬指标可以判断吗?
答:哈,这问题能聊一壶酒。硬指标有,比如看相邻单元应力梯度变化率、能量范数误差估计,但这些指标本身也依赖网格划分策略。更实操的法子——你换个网格类型再算一遍。比如四面体改用六面体,或者把关键区域网格尺寸减半,看关心的物理量变化是否小于5%。如果两次结果差得远,继续加密;如果基本稳定,适可而止。记住,网格无关性验证不是让你追求极限精度,而是找到那个‘再密下去也没多大意思’的临界点。千万别像我早年那样,拿网格当信仰。

多物理场耦合:软件告诉你‘我能行’,物理上却一塌糊涂

说到这儿,必须槽一下耦合分析。去年有个项目,要做变速箱的油液-齿轮-壳体热机耦合。供应商演示得天花乱坠,流固热三相耦合一键启动,进度条走起来像科幻电影。结果呢?算出来的油温比实测低了快20度。😡 问题根源简单到离谱:他们把润滑油当成牛顿流体,而且忽略了齿面摩擦生热随温度变化的非线性特性。软件里点几个勾就‘耦合’了,可真正的物理机制,软件哪儿猜得到?

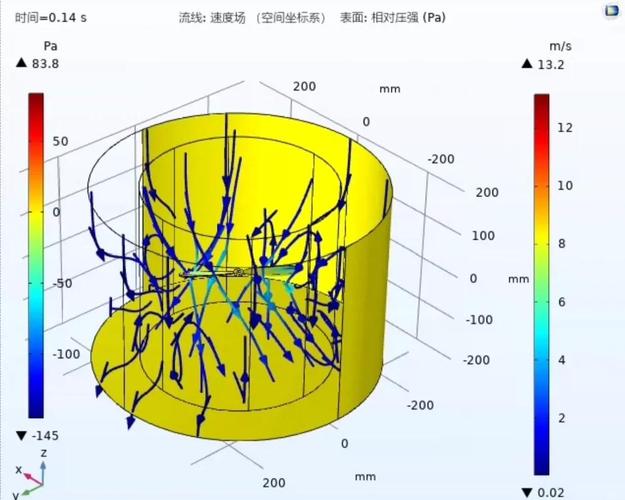

流固热多物理场耦合分析云图
流固热多物理场耦合分析云图

多物理场最怕的是接口数据的传递失真和时域不同步。比如做流固耦合(FSI),流体计算一步的时间步长可能0.001秒,固体却要0.1秒才收敛,强行交界面数据传递,能量都不守恒。你说这算出来的颤振频率,敢直接用?反正我是不敢。更可笑的是,有些软件宣传‘实时耦合’,其实底层用的是松耦合迭代,收敛性全凭运气。💡 我的经验是:能简化的耦合,先用实验标定一个代理模型。比如把复杂的电磁力简化为等效外力加载,前提是你得有个靠谱的测力环。别一上来就追求全耦合,那叫行为艺术,不叫工程。

问:做结构热-固耦合分析时,什么时候必须考虑接触热阻?忽略它的后果有多严重?
答:只要结构涉及异种材料连接,尤其是有螺栓预紧、压配合或者涂层间隙的地方,接触热阻绝对是个‘隐形杀手’。我吃过亏:设计一个半导体散热器,铝底板和铜基板之间没定义热阻,仿真显示结温比安全上限低10度,挺安全。实际一测,结温超标,芯片直接降频保护。因为那层看似紧密的接触面,在微观下是点接触,热量被‘憋’住了。后来引入0.5平方厘米-开尔文/瓦的等效接触热导率,仿真才和实验对上。忽略它,轻则热管理失效,重则结构烧毁。尤其高功率密度场景,先找文献或打试件实测界面传热系数,这个功夫省不得。

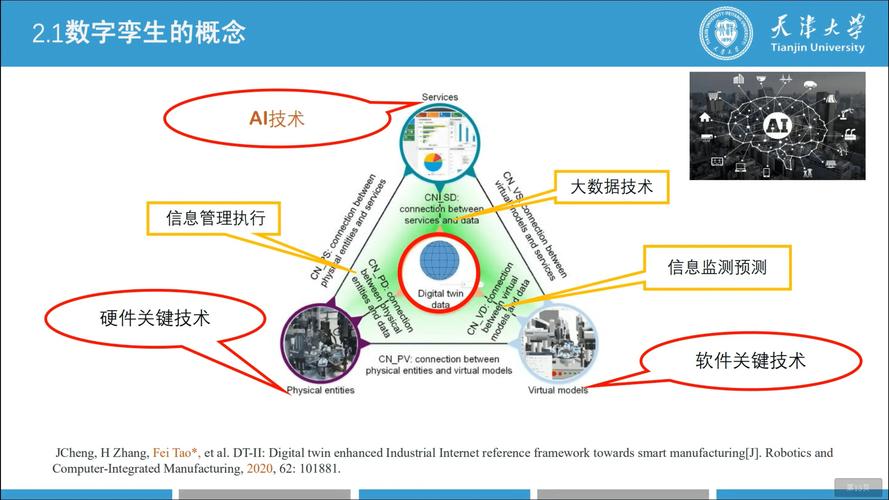

数字孪生?先让CAE模型活过明天再说

数字孪生?先让CAE模型活过明天再说
数字孪生?先让CAE模型活过明天再说

这两年,数字孪生火得不行。好像不给设备造个虚拟兄弟,你就落伍了。但说实话,我见过太多所谓‘数字孪生’项目,最后沦为大屏展示的动画片。原因?底层的CAE模型根本实时不起来。你用瞬态非线性有限元算一个应力,耗时三小时,人家物理世界的机器三分钟前就该故障停机了,你这‘孪生’有个鬼用。

真正的数字孪生,核心不是3D可视化,是降阶模型(ROM)和实测数据的同化能力。比如我们用模态叠加法把几十万自由度缩聚到几十个,再用卡尔曼滤波让模型跟着传感器数据自适应修正。这项技术现在已经能用在风力发电机叶片、桥梁健康监测上,但制造业设备更复杂,非线性强,难度陡增。不过话说回来,有了AI代理模型加持,最近两年进展很快。比如基于神经网络的流场预测,可以做到毫秒级响应,虽然精度略损,但至少‘活’起来了。✅ 选对工况、牺牲一点局部精度换全局时效,这才是数字孪生的务实之道。

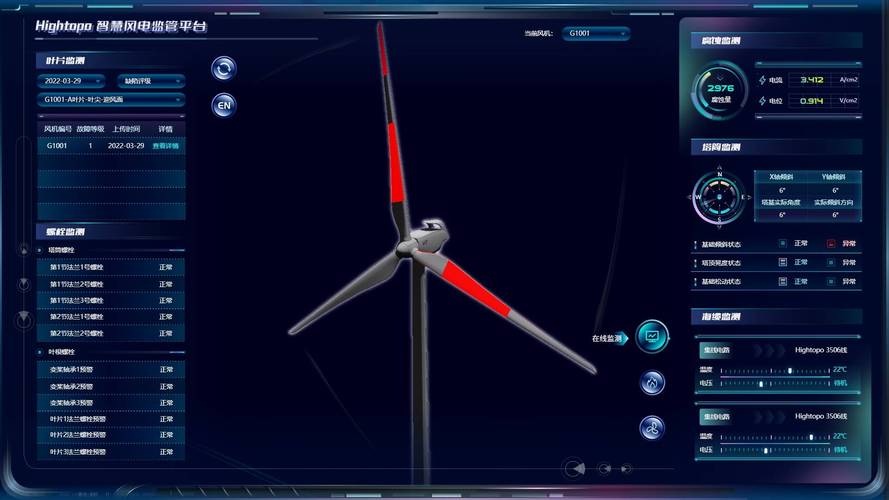

风力发电机叶片数字孪生监控大屏
风力发电机叶片数字孪生监控大屏

还有个坑得说:孪生模型的数据喂不饱。工厂里传感器布得再多,总有盲区。你拿残缺的数据去驱动高保真模型,就像让一个瞎子照着印象素描,能画出马还是画出猫?数据驱动的CAE,现阶段最大的瓶颈不是算法,是脏数据和缺失边界。我见过有人把生产节拍数据直接灌进拓扑优化算法,结果算出一个不存在的制造约束——因为算法不知道那台老掉牙的铣床根本干不了五轴曲面。

行文至此,你可能觉得我是个悲观主义者,把CAE说得漏洞百出。不,恰恰相反,我比谁都相信仿真的力量。正因为相信,才容不得那些被神化的‘傻瓜操作’毁了它。计算机辅助工程,这根拐杖要拄好,你得先练好自己的腿——材料力学、数值方法、测试验证,一个都不能躺平。下次再看到那个写着‘结果已收敛’的绿色勾,先别乐,去想想背后收敛的是方程,还是你那个靠不住的假设。
