热输入才是工艺的灵魂，别被参数表骗了
教科书上公式写得清清楚楚：热输入 = (电流 × 电压 × 60) / 焊接速度。数字游戏，谁不会？但车间里湿度一高，母材上那层薄锈，焊条烘干程度差一点点……公式立马变废纸。说实话，我吃过一次大亏：在给化工厂焊不锈钢管道时，按老工艺走，热输入给得足足的，结果隔天拍片，晶间腐蚀倾向严重。整条焊缝全部返修。捶胸顿足啊——原来那批不锈钢碳含量走上限，热输入必须往死里压！所以现在我看工艺评定报告，总习惯用红笔在旁边狂注：「实测为准」❗ 线能量密度（我们老师傅喜欢叫“火候密度”）比总热输入更致命。尤其薄板，热输入虽然不大，可熔池太小，热量散不掉，全憋在焊缝中心，过热区晶粒疯长，塑性垮掉。有回焊0.8mm的汽车排气歧管，脉冲MIG焊，频率调得贼高，看着挺漂亮——一扭就断。查了金相，晶粒粗得像沙砾。我发誓，再也不敢用高频脉冲在薄板上炫技。 问：怎么现场快速判断热输入是否合适？ 答：看熔池屁股。真的，别笑。焊接时观察拖尾形状——如果是椭圆、边缘光滑，说明热量适中；如果拖尾尖长、熔池像流水一样刮过去，妥妥热输入不足，熔合不良等着你。还有个野路子：用耳朵听。等离子弧焊时，穿透的小孔产生的声音高频尖锐，说明弧压偏高、能量过冲；声音闷沉、像水烧开前的咕噜声，你就偷着乐吧，熔透刚好。气孔、裂纹——为什么你永远躲不过？

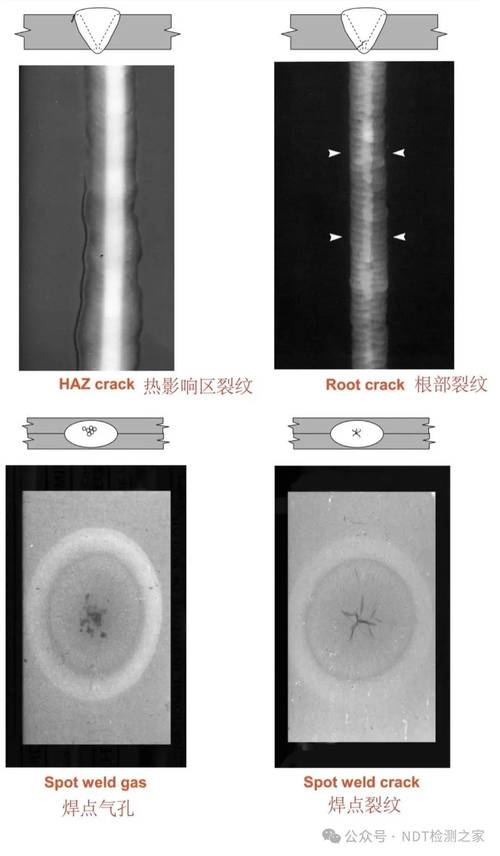

焊接完兴冲冲去做RT无损检测，心提到嗓子眼。结果出来——圆形缺陷超标。那感觉就像考试59分。 气孔这玩意儿，元凶就仨：氢、氮、工艺紊乱。湿度大的黄梅天，焊条从保温筒里拿出来超过半小时？完蛋。氢致气孔说来就来。有一次夏天赶工，焊工偷懒，焊条直接搁地上，捡起来就焊。我说你至少用烘箱烘到350℃保温两小时吧？苦笑摇头。晚上拍片，焊缝里像洒了芝麻。折腾一宿返修。从那以后，我在车间挂了个定时器，焊条出保温筒超过20分钟没用的，强制报废，天王老子来了也不行。
智能制造下的焊接新坑：数据多了，直觉废了
最近几年搞机器人焊接系统，我原以为解脱了——参数全自动，还有什么好操心的？结果机器人给我上了一课。它完全不懂熔池。 给机器人编板厚1mm的镀锌板搭接焊，视觉系统识别了间隙，自适应调节送丝速度和摆动，可是锌蒸汽干扰电弧，导致飞溅猛增，摄像头镜头一天糊好几次。最后一检查，焊缝内部存在密集的比气孔还讨厌的微裂纹。原因？镀锌层蒸发产生锌脆，而机器人的热输入算法没考虑到冶金反应层。这时候你恨不得自己手持焊枪上。所以现在我把机器人产线强制加了除锌工位和烟尘收集系统，参数里手动加了一个锌层补偿因子。工艺，终究还是人懂，机器只会执行。💡 激光焊接更疯狂。功率给到8千瓦，速度飙到10米每分钟，熔深像手术刀一样精准。但稍微有点零件装配间隙超差，立马出未熔合。激光就像个脾气暴躁的顶级厨师——原料稍微不规整，直接翻脸。我们试过把激光和电弧复合起来，搞了一套HYBRID焊接站，想兼顾熔深和搭桥能力。结果调试了三个月，发现保护气体喷嘴角度偏差5度，等离子体就会漂移导致焊缝表面凹凸不平。最后总结：高科技焊接，玩的是公差控制链——从母材成分、表面状态、装配精度到环境扰动，缺一不可。少一根筋，你就等着半夜被电话叫醒吧。 现在每次有新人问我焊接工艺的精髓是什么，我就递给他一把焊枪，让他焊一道，然后亲手砸开看断面。书本给的是框架，手感、眼力、挫败感积累的经验，才是真正的工艺参数。✅免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：焊接工艺：那些年我们追过的完美熔池，其实全是坑 https://www.dachanpin.com/a/tg/64443.html
