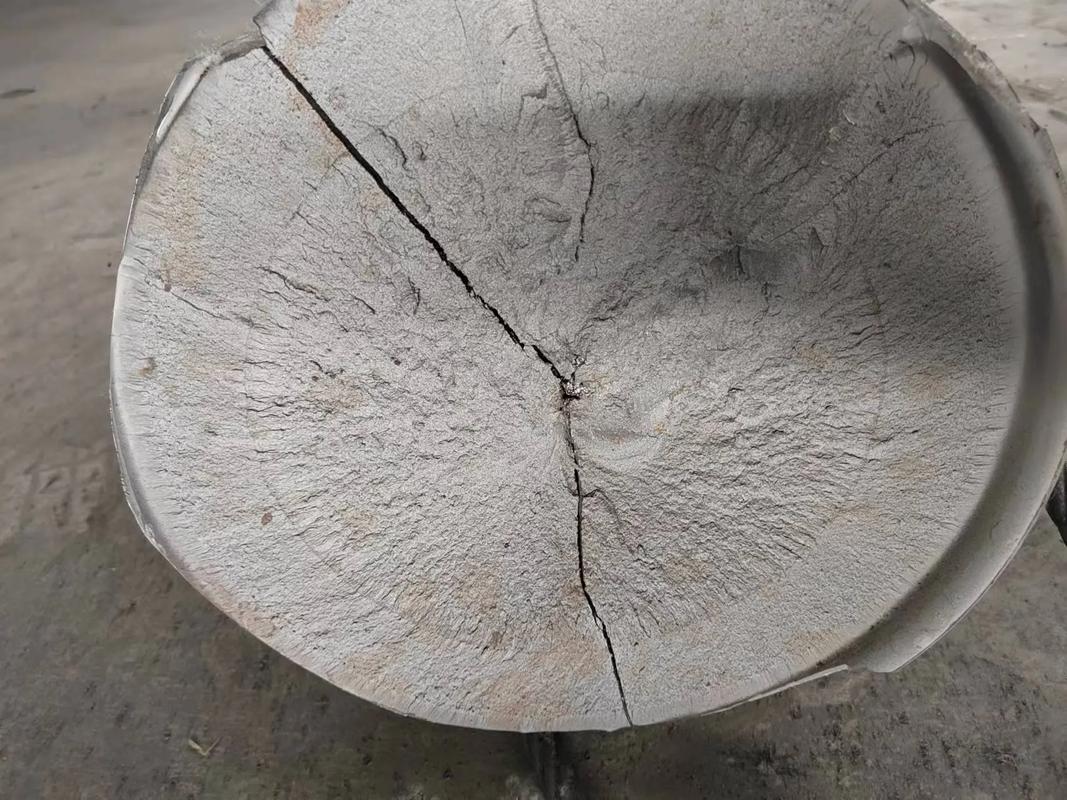

上个月车间出了件事——一根主轴,淬火时“嘶”地一响,冷却油里翻腾了几秒。操作工老张咧嘴说,听这声儿,硬度绝对差不了。隔天一上磨床,裂纹斜着穿过整个端面。老张愣了,我也愣了。明明工艺参数没变,那批活儿却废了七成。这事儿让我琢磨了好久,热处理这东西,水太深。
说实话,干了二十年机械,我最怕的不是数控系统崩了,不是刀具打滑,而是热处理。为啥?因为它是个看不见、摸不着的活。你永远没法实时监测马氏体到底转变得好不好,只能等到开炉一刻,像拆盲盒。拆出来是惊喜还是惊吓,全凭经验和一点点运气。(笑)但工业制品不允许靠运气——所以我们得把“运气”这只变量,压到最低。
淬火那几秒,到底发生了什么?
很多人以为淬火就是烧红了往水里一丢。哎,要是真这么简单就好了。其实,那几秒钟里,奥氏体以极快的速度过冷,晶格切变形成马氏体——这过程伴随着巨大的组织应力。应力大到一定程度,别说裂纹,工件直接炸开都不稀奇。尤其像420不锈钢、Cr12MoV这类高碳高合金钢,淬透性好却脆性大,稍微控温不准,就是场灾难。

我记得有次处理一批大型轧辊,直径半米以上。入水后蒸汽膜形成又破裂,那声响像放炮。后来我们改用PAG水溶性介质,浓度控制在8%,还把水温提前加热到30℃。你猜怎么着?硬度均匀了,变形量小了一半。❗介质选择,比炉温还重要。很多人死盯着热电偶读数,却忽略了冷却曲线的形状——这是新手最容易踩的坑。
不过话说回来,感应淬火就另当别论了。它只加热表面,心部还是软的,应力分布完全不同。去年给一家风电设备厂做齿轮轴,齿面要求HRC58-62,心部却必须保持韧度。我们用中频感应淬火,扫描速度调到2.5mm/s,喷液压力0.8MPa。做完后抽检,硬化层深度刚好2.8mm,过渡区没有一丝异常。✅这种工艺窗口,得靠无数次试错才能摸准。试错成本高啊,所以现在不少厂开始用模拟软件先跑一遍,比如JMatPro或DANTE。不是替它们打广告,但确实省了不少废品。
真空炉:真的零氧化?别天真了
这两年真空热处理被吹得神乎其神。销售拍胸脯保证“完全无氧化无脱碳”。实际上呢?如果炉子漏气率超标,或者工件入炉前没洗干净,残留的切削液蒸发后,分压瞬间就能让表面变色。我见过一批模具钢,真空淬火后拿出来,表面一层淡蓝色氧化膜——后来查出来是清洗用的碳氢溶剂没挥发彻底。💡所以,别迷信设备,前处理做不干净,再贵的真空炉也白搭。

还有一点挺反直觉:真空下加热,升温速度反而慢,因为缺少对流传热。大尺寸工件有时得充入少量高纯氮气作为对流介质。这些细节,手册上未必写全。有次我调一台进口真空炉,按说明书设置分压值,结果工件心部没透烧。后来把氮气流量翻倍,才勉强达标。所以说啊,热处理工艺不能照搬,得根据装炉量、工件尺寸、甚至天气湿度微调。经验,就是在这种“非标”中积累的。
问:为什么有的零件淬火后硬度合格,但一上磨床就裂?
答:多半是残余应力在作祟。淬火冷却时,表面先冷、心部后冷,表面受压、心部受拉。如果回火不充分,应力没释放干净,后续磨削产生的热应力和机械力一叠加,裂纹就蹦出来了。尤其像高速钢这类材料,回火必须三道甚至四道,每次冷到室温再进炉。偷懒少回一次,后患无穷。
问:渗碳淬火后,硬化层深度怎么测才准?
答:金相法最直接,切样看过渡层,但破坏性大。非破坏的可以用超声波测表面波速,或者涡流法,但需要标定曲线。我最推荐维氏硬度梯度法:从表面往里每隔0.1mm打一点,直到硬度降到HV550处,那个距离就是有效硬化层深度。⚠️注意,取样位置要避开尖角和截面突变,否则数据没意义。
2024年了,热处理车间在变

这两年走访了不少工厂,最大的感触是——数字化热处理不再是概念。传感器直接埋进炉壁,实时采集碳势、氧探头毫伏值、油温、搅拌速度……数据汇到MES系统,自动调整工艺曲线。有家汽车零部件厂,给每条淬火槽装了声发射传感器,能早期捕捉裂纹形成时的应力波。报警准确率达到90%以上。我亲眼看到它拦住一批即将开裂的差速器壳体,避免了几十万的损失。说实话,那一刻挺震撼的。
不过,再先进的系统也取代不了人的判断。去年冬天,同一套系统突然频繁报警,工程师查了半天,最后发现是冷却塔的循环水管结冰了,导致淬火液流量不稳。这种奇葩问题,AI暂时还猜不到。所以,好热处理工程师,永远是“数据+直觉”的双核处理器。直觉从哪里来?从每一次失败的噼啪声里来。
聊了这么多,其实就想说一句:热处理是个良心活。你可以按标准做完,产品看上去挺光鲜;但内部组织可能在几年后“翻旧账”,导致疲劳断裂。那时谁都找不着你,但你心里清楚。搞工业,敬畏那炉火,敬畏那几十秒的相变,才对得起自己画的图纸。
免责声明:文章内容来自互联网,本站仅作为分享,不对其真实性负责,如有侵权等情况,请与本站联系删除。
转载请注明出处:热处理:别让淬火那一声“嘶”骗了你 https://www.dachanpin.com/a/tg/64454.html
