电镀缺陷排查指南：从起泡到麻点，这些坑你踩过吗？

说实话，电镀这行门槛不高，天花板却碰死人。刚入行那会儿，我真以为电镀就是把零件往槽子里一扔，通电，搞定。结果呢？第一批活儿出来，起泡的、发雾的、麻点像星星一样多……满头包。

后来才知道，电镀这玩意儿，三分靠工艺，七分靠前处理——师傅叼着烟说的这句话，我记了二十年。今天不扯虚的，就聊那些年我们一起踩过的坑，尤其是起泡和麻点，还有现在环保逼出来的无氰工艺。

起泡：前处理的“幽灵”

电镀起泡，绝对是高频问题。而且最烦人的是，它往往不是刚镀完就出现，而是放几天、甚至客户装机后才鼓起来——你骂娘都来不及。

根源在哪？脱脂不彻底、酸洗过度或者清洗水脏了。简单说，基材表面那层肉眼看不见的油膜、氧化皮没搞干净，镀层就像贴了劣质壁纸，迟早要翘。有一次我死活查不出原因，把除油液的浓度、温度都调了，还是起泡。最后偶然发现是压缩空气管路里有油水分离器失效了，吹干的环节反而喷了一脸油雾……气得想砸了空压机！

所以，排查起泡，别光盯着镀槽。前处理的每个细节：除油剂的选型（溶剂型还是水基？超声波辅助到位没？）、酸洗时间的精确控制（尤其高碳钢，氢脆风险也在这埋下种子）、还有清洗水，要勤换，别舍不得那点水费。有时候问题就出在漂洗槽的pH值悄悄变了。

问：镀层边角起泡，中间没事，怎么办？
答：嘿，刚碰到过。大概率是边角部位电流密度过高，镀层应力大，再加上前处理时边角残留的油污没洗净。先降低电流密度试试，不行就检查挂具接触是否均匀，或者在边角处加辅助阳极调整电力线分布。但最可能还是前处理，用棉签蘸溶剂擦擦边角再镀，如果不起泡了，那就铁定是清洗问题。别偷懒，用热碱液加强擦洗吧。

麻点：看不见的杀手

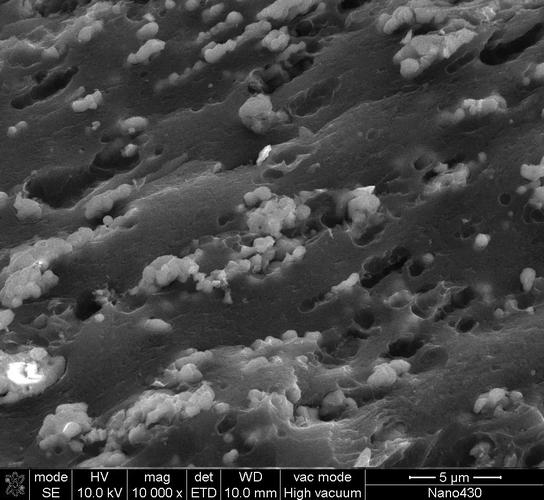

麻点比起泡更隐蔽，密密麻麻的小坑，客户会说“表面粗糙度不合格”，你拿放大镜看，像月球表面。起初我总怀疑是镀液里有固体颗粒——过滤不够。确实，那是主因，但还有别的坑。

比如氢气泡吸附。镀镍时，如果湿润剂不足或失效，氢气小泡泡赖在工件表面不走，那里就镀不上，形成针孔。再比如基材本身有微小的夹杂物、气孔，一镀就暴露。最奇葩的一次，我们镀锌压铸件，麻点成片，调查了三天才发现压铸厂换了脱模剂，一种含硅油的新型号，清洗根本去不掉，镀层当然长不好。后来逼着供应商换回去，问题秒解决。你说冤不冤？

所以，麻点排查要分三步走：第一，检查过滤系统——不仅仅是滤芯精度，还要看循环量是否足够，有没有死角。第二，镀液维护——定期做赫尔槽试验，看分散能力，补加湿润剂、光亮剂要精准。第三，来料检验——别当甩手掌柜，尤其是外协毛坯，用高倍放大镜看一眼表面，有时候能省掉后面无数补救。

问：镀液刚换过滤芯，还是出现麻点，为什么？
答：滤芯不是万能的。如果麻点由氢气造成，过滤没用。加湿润剂并检查搅拌是否充分。另外，有可能过滤系统本身泄露，旁路没密封好，脏溶液不过滤直接进槽。还有，阳极泥渣也可能短路，阳极袋破了没？这些细节，周末加班一个个查吧。

环保高压下，无氰电镀的痛与乐

现在搞电镀，不谈环保就是耍流氓。氰化物剧毒，各地都在禁。我前年帮一家老厂改造无氰镀锌，那叫一个折腾。

无氰配方，比如碱性锌酸盐镀锌，优点明显——废水处理简单，无毒。但难点也多：分散能力不如氰化镀，深凹处容易漏镀；电流效率波动大，对杂质敏感；而且镀层发脆，烘烤去氢要特别小心。刚开始一批零件折弯就掉皮，赔了几万块，老板脸都绿了。

后来我们调整了添加剂体系，加了专门的走位剂和细化剂，又严格管控锌离子浓度和温度，才稳定下来。最受益的是废水站，以前含氰废水要氯碱处理，提心吊胆，每月处理费2万多，现在直接进中和池，降到8千，省下一大笔。所以，虽然转型痛苦，但长远看，值。

还有无氰镀铜、镀银，电子行业用得多，但结合力是个坎，常常需要预镀镍或预镀闪铜打底。记得做热震测试，别等成品到了终端才发现脱皮，那损失就大了。⚠️

问：中小企业想从氰化镀转为无氰，成本会增加多少？
答：初期投入会高些，主要是买新添加剂和可能改造槽体。但运行成本通常更低，因为省了氰化物处理费，而且少了安全监管风险。以一条碱锌线为例，添加剂成本可能比氰化高10-20%，废水处理成本能降50%以上，综合算下来，一两年就能回本。关键是生产稳定性的磨合期，得有人盯，不然废品率会拉高成本。
