又是一批料报废——染色不均，局部泛白发灰。客户电话里直接炸了。说实话，这种场景我见过太多次了。很多人觉得阳极氧化嘛，不就是接个电、泡个槽？真这么简单，车间里那些老手就不会满头大汗地调参数了。
这行干了十几年，我算明白一件事：阳极氧化，一半是科学，一半是玄学。不信？你往下看。
铝氧化，到底是怎么一回事？
先别急着上家伙。原理不复杂：铝件做正极，泡在电解液里，通直流电，表面就「长」出一层氧化膜。但——重点来了——这层膜不是涂上去的，是铝基体自身转化成的。所以结合力极强，你用刀刮都刮不掉。不像喷漆，磕一下就掉皮。

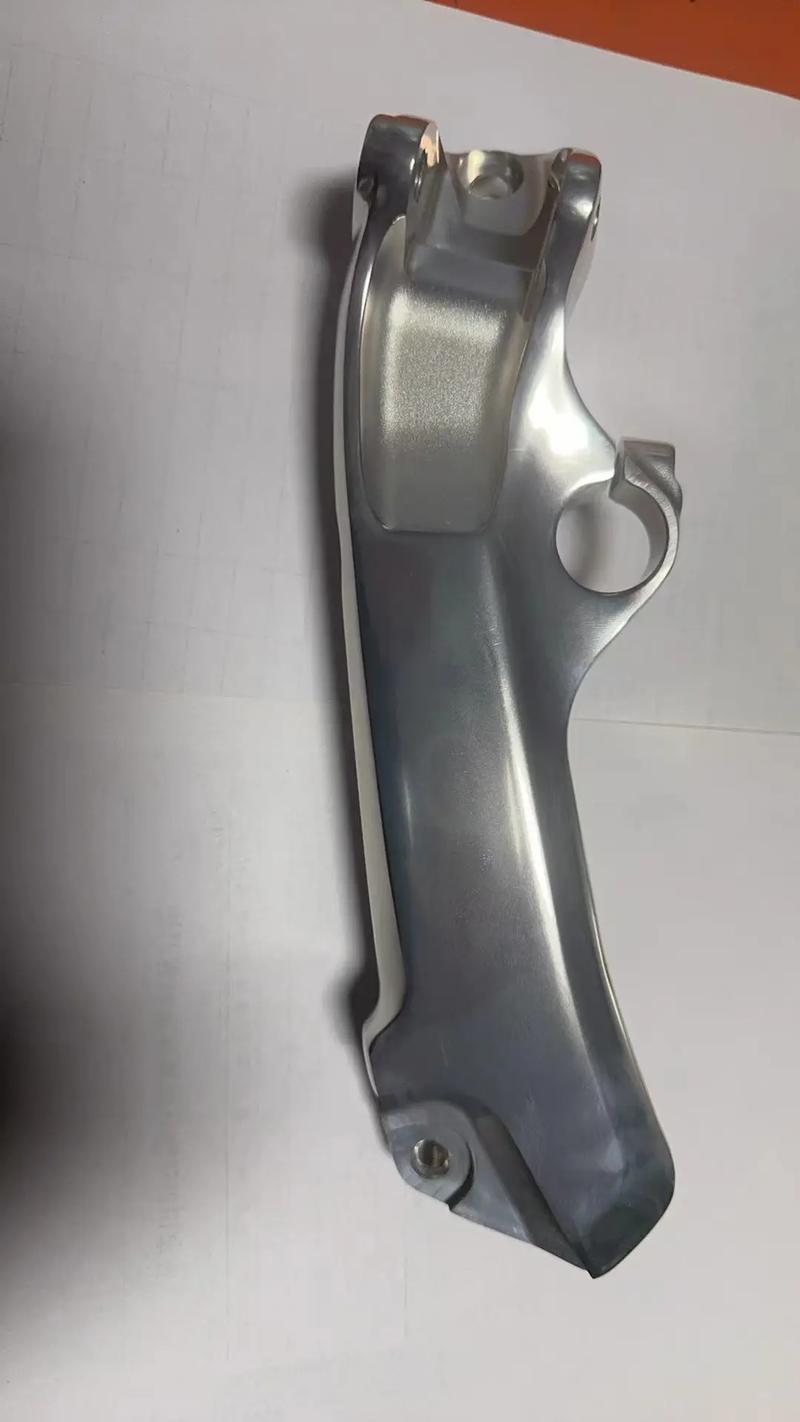

最常见的工艺是硫酸阳极氧化，成本低，膜层透明多孔，适合染色。其他还有草酸、铬酸法，不过现在环保查得严，铬酸用得少了。哦对，还有一种叫硬质阳极氧化——温度放低，电压调高，弄出来的膜硬得离谱，能到HV400以上，耐磨耐盐雾，很多军工件就认这个。
不过话说回来，理论就这么回事，但实操坑太多了。不信？咱们聊聊那些年翻过的车。
新手村三大噩梦，你中过几个？
我记得自己刚入行时，带我的师傅只说了一句：「先把挂具做好，别想着一步登天。」当时不懂，后来栽了跟头才明白——挂具接触不好，电流分布一乱，膜厚能差到5微米和20微米。这还算啥？还有更离谱的。
问：为什么染黑色总是发红，或者一擦就掉？
答：八成是膜厚不够！黑色染料需要孔洞够深才能吸附牢。一般要求膜厚至少10微米，但很多厂为了赶工时，8微米就拿出来染了，颜色发乌发红，指甲一划就露白。还有可能是封闭没弄好——中温封闭液老化、PH值跑偏了。❗赶紧测一下膜厚和封闭质量。
问：铝合金压铸件阳极氧化后表面起泡，是什么鬼？
答：那是气孔惹的祸！压铸件本身困气，一通电，气体往外冲，把还没固化的氧化膜顶出泡。解决方案？前处理增加一道热等静压，或者直接改用液态模锻件。不过成本嘛……客户不一定接受。💡有个土办法：先用低压小电流成膜，再调正常参数，会缓解很多。

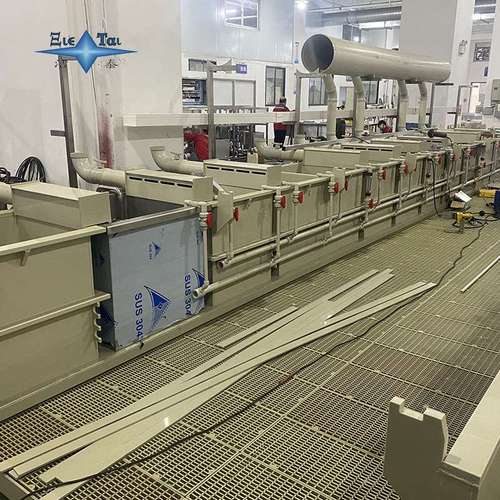

说到前处理，除油脱脂不做干净，氧化膜根本长不匀。我见过最荒唐的操作：脱脂槽液半年没换，表面飘一层油花，工人照样把铝件往里扔——结果全批挂印子，老板脸都绿了。
2024年了，阳极氧化还能怎么玩？
别以为阳极氧化是老旧技术。这几年变化可大。比如脉冲阳极氧化——用方波脉冲代替直流，膜层致密性提高不止一个档次，耐腐蚀性能直接翻倍。我们去年给一家新能源车企试制散热板，用脉冲硬质氧化，盐雾过1000小时不带锈，对方技术总监眼睛都亮了。
再一个就是环保压力逼出来的革新。传统含铬封闭剂要淘汰了，现在主流是无镍常温封闭，或者氟锆酸盐体系。效果不差，还省加热成本。还有微弧氧化——电压抬到三四百伏，溶液中打出等离子体，直接在铝表面烧结出陶瓷层，耐温、耐磨、绝缘，无人机发动机外壳上用得越来越多。
更骚的操作是染色工艺的进化。以前染个渐变色得靠经验反复提拉，现在用数字化伺服系统+多色染料分段控制，产品表面能做出仿木纹、迷彩印花效果。消费电子外壳上见到的大理石纹理，就是这么来的。说真的，我第一次见到成品时，以为是贴膜！
不过，新技术虽好，也不是银弹。脉冲电源调试起来比直流麻烦十倍，波形、占空比、频率搭配不对，膜层发灰开裂常有的事。所以，别听设备商吹得天花乱坠，自己不上手试半年，别想拿稳定批量。对吧？
有些同行问我，未来阳极氧化会不会被淘汰？我觉得——至少十年内不会。它太基础了，太有性价比了。但行业一定会洗牌：那些还是手控仪表、槽液半年不分析的小作坊，迟早关门。现在客户要求越来越高，你得会看SEM断面，懂EDS分析，才能证明膜层合格。哎，内卷啊。
最后分享个教训。上个月，有个不起眼的订单，材质标着「6063」，预处理完进槽，电压一升，电流异常抖动。赶紧捞出来看，表面已经腐蚀出坑。一检测——材质其实是含锌的7系铝。供应商混料，差点让我们赔掉裤子。❗一句话：来料检测不能省，哪怕客户说材质不变。
阳极氧化这活儿，说累也累，说有意思也有意思。每当做出那种镜面般的亮黑、或者细腻的砂面效果，还是有点成就感的。只是……千万别让不懂的人瞎指挥，你懂的。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：阳极氧化：你以为挂上去就行？十年老师傅的踩坑实录 https://www.dachanpin.com/a/tg/64987.html
