粉末涂层为什么成了工业涂装界的网红？——一个老工程师的实话

说实话，干了二十年涂装，亲眼看着粉末涂层从一个小众工艺变成现在的大热门。有时候想想挺感慨的——当年我们还在为油漆的VOC排放头疼，粉末涂层直接零溶剂，这玩意儿简直就是个革命。

但你别以为它完美无缺。是不是？比如边角覆盖，还有颜色换色慢…这些都是老问题。不过话说回来，近几年技术进步快得吓人。低温固化粉末、超耐候树脂，让它的应用边界一扩再扩。

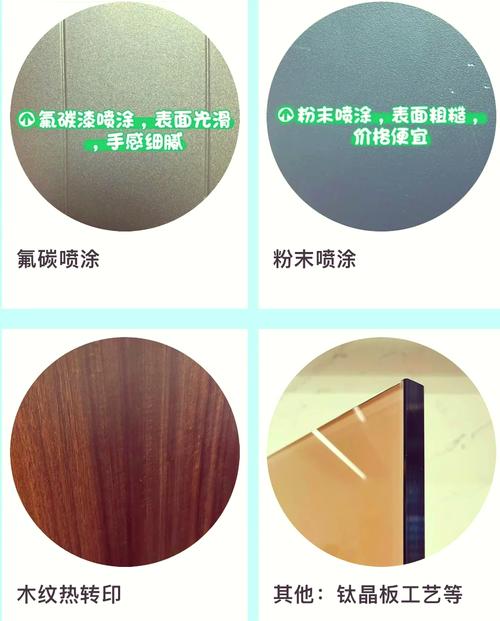

选粉末还是油漆？这真不是个简单问题

很多采购拿着图纸上来就问：“我这钣金件，用粉末还是油漆？”我通常会反问：你准备投多少钱？产线能不能停半天？——因为粉末喷涂换色清洗是真的费时间。油漆5分钟搞定的事，粉末可能要半小时以上。但粉一次厚涂，省了底漆，综合成本下来往往还低一些。尤其是大批量单一颜色，粉末优势极大。

还有个误区：以为粉末涂层不耐划。早些年确实，环氧粉末硬但脆，聚酯柔但软。现在可不一样了，聚氨酯粉末硬度能到3H-4H，比不少油漆强。❗但我要提醒，粉末涂层最怕尖锐冲击，掉漆是一整块，不像油漆那样只是个小坑。

这些坑，我替你们踩过了

去年一个客户，做户外机柜，非要用普通户内环氧粉末。我说不行，他不听，结果半年后粉化得一塌糊涂。💡记住：户外必选超耐候聚酯，TGIC或HAA固化，最好通过QUALICOAT认证。别省那点粉末钱，后期维护成本高十倍。

还有预处理！喷粉前不磷化等于白做。见过太多厂子，买了昂贵喷涂流水线，前处理却随便冲一下。结果附着力差，盐雾测试根本过不了。✅我的建议：至少铁系磷化，重防腐场合直接用锌系磷化或硅烷处理。预处理投入别抠，它是涂层的命根子。

粉末涂层的最新玩法：低温固化与MDF

近两三年，低温固化粉末火得不行。传统粉末要180-200℃烘烤，现在120-140℃就能固化。这意味着什么？可以喷MDF板材啊！家具行业兴奋得不行，因为免漆工艺，环保又高效。我年初参观一个家具厂，直接用粉末喷中纤板，出来的效果简直惊艳，表面纹路清晰，硬度也够。

还有个好玩的应用——热转印粉末涂层。先喷一层粉末，胶化后铺上转印纸，进烘箱，出来就是木纹、大理石纹。我敢说，未来三五年，粉末涂层会吃掉很大一部分油漆和贴皮市场。

问：粉末涂层能用在户外吗？耐候性怎么样？
答：当然能，但关键看选什么树脂。聚酯粉末、超耐候聚酯、氟碳粉末都是户外选手。普通聚酯保光保色性一般，超耐候聚酯能坚持10年以上。要是海边，最好氟碳。前提是喷涂和固化工艺到位，膜厚得够，通常60-90微米。我做过的项目里，按QUALICOAT Class 2做的，五年了跟新的差不多。

问：小批量打样做粉末涂层划不划算？
答：说实话，几件十几件的话，粉末喷涂很尴尬。开机费贵，换色慢。我一般建议客户，小批量可以试试手动静电喷枪＋小型烤箱，环保一些；或者干脆用液体漆。但也不是没办法，有些喷涂厂提供快速换色系统，虽然单价高，但比传统粉末换色快很多。你要是一年有个几百件，就值得折腾。不然，还是液体漆吧。

粉末涂层的未来，我看好。环保高压下，它的地位只会越来越稳。只要解决快速换色和低温固化成本的问题，油漆真的没活路了。你说呢？
