CC-Link协议突然断连?别急着换线,先看这几点

上周三晚上十点,产线突然停了。PLC 报警代码一闪一闪,操作工一脸懵。我赶到现场,第一反应是——网线又被谁踢松了?结果插拔了几次,指示灯依旧忽明忽暗。说实话那瞬间真想骂人。但冷静下来一查,居然不是物理层的问题。是CC-Link主站配置参数自己漂了。这事说出来你可能不信,但干了十几年工控,这种诡异的故障还真不是第一次见。

CC-Link主站模块故障诊断界面
CC-Link主站模块故障诊断界面

所以,别一看见红灯就怪线缆。CC-Link 这套协议跑了二十多年,尤其在亚洲制造业圈里,简直就是神一般的存在——稳定性极高,抗干扰强,还省钱。不过话说回来,越是成熟的东西,越容易在细节上被人忽略。今天这篇,没有教科书式的废话,我就结合最近几次现场调试,聊几个你可能也踩过的坑。

1. 不就是个轮询吗?但站点掉线让整个产线傻掉

CC-Link 的通信机制很简单,主站轮询从站,一问一答,循环往复。但问题出在:万一某个从站“死”了,主站得等它超时。默认超时设置要是太长——咔,整个网络就卡在那儿。我见过最夸张的一次,一个远程 I/O 站因为进水腐蚀,偶尔失联,导致整条包装线每三分钟停顿三十秒。老板脸都绿了。后来我们把那个站的超时重试次数从 3 次改成 1 次,并把扫描周期调短,产线才喘过气来。

这里有个反常识的点:很多工程师迷信CC-Link IE的高带宽,觉得升级就万事大吉。但如果你底层拓扑没理清,比如说终端电阻乱装、屏蔽层单端接地没做好,IE 网反而更脆弱。别问我怎么知道的。😅

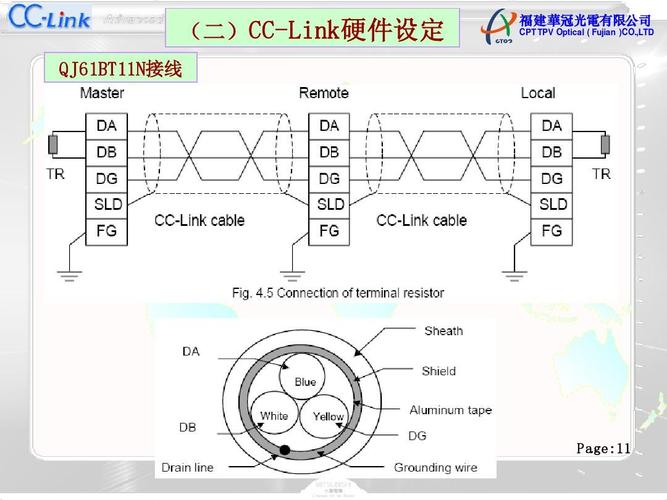

正确安装CC-Link终端电阻的接线图
正确安装CC-Link终端电阻的接线图

2. 问:CC-Link 和 CC-Link IE 到底选哪个?新项目是不是必须用 IE?

答:不一定!真的不一定。CC-Link(咱们常说的“黑壳子”一代)跑串行 RS-485,速率最高 10 Mbps,对老设备兼容性极好,成本低到你笑出声。而 CC-Link IE 是基于以太网的,有 Field 和 Control 两种,带宽轻松上 1 Gbps,能同步运动控制数据。但——IE 要求全交换机组网,如果节点数少,而且没有大量伺服轴,用 IE 就是杀鸡用牛刀。我去年给一个注塑车间改造,12 台机器全是自带 CC-Link 接口的老三菱,果断沿用传统 CC-Link,把站号重新规划一遍,响应时间反而比隔壁车间新上的 IE 网络还稳。为啥?因为隔壁车间图便宜用了非管理型交换机,广播风暴一来,IE 直接雪崩。所以选型看实际需求,别被供应商带节奏。

3. 问:CC-Link 电缆可以随意延长吗?我自制的 9 针 D-Sub 线为什么频繁出错?

答:千万别!这是新手最爱犯的错。CC-Link 专用电缆是阻抗匹配的双绞屏蔽线,特性阻抗 110Ω,而且标准里对分支线长度有严格限制——主干最长 1200 米(速率低时),分支线绝对不能超过 0.6 米!你自己压的线,先不说线材阻抗对不对,光是那个焊接点就容易引入反射噪声。更坑的是,有人把普通 RS-232 线插上去,看着插头一样,其实针脚定义完全不同。烧掉几个模块之后才哭着来找我。切记:必须用厂家认证的电缆,三菱原厂的或者合格的第三方品牌,终端电阻必须接在总线两端,阻值 110Ω,不能多不能少。我一般会随身带一包终端电阻,关键时刻真能救命。💡

4. 忽略站号分配,等于给自己埋雷

CC-Link 的站号分配逻辑很直白:从 0 开始,主站占 0,其余从站按连接顺序排。但总有人偷懒,东一个西一个乱设拨码,直到有一天想把一个新从站插进中间——哦嚯,全乱了。更头疼的是远程设备站和智能设备站的混合,它们占用的逻辑站数还不一样。比如一个普通 I/O 站占 1 个站,可一个变频器站可能占 2 个、4 个甚至 8 个。前阵子帮一个食品厂扩容,增加两个伺服驱动器,结果因为站号重叠,整段网络时通时断。最后逼得我用软件把站映射重新拉了一张表,才发现他们之前把 64 个站都占满了——原来有个模拟量模块偷偷占着 4 个站却没用。所以啊,项目一开始,必须敲定完整的站点规划表,书面签字那种。别口头一说就完。

5. 2024年了,CC-Link 还没过时?反而更妖了

别觉得 CC-Link 老旧。它其实一直在进化。比如CC-Link IE TSN,把时间敏感网络技术融进去,2023 年起在三菱电机的新一代 PLC 上已经实装。这意味着什么?IT 和 OT 真正开始“一网通吃”,车间摄像头的图像、机器人运动控制指令、MES 系统的数据流,全可以在同一条线上跑,还互不干扰。上个月去看一个汽车零部件厂,他们的焊接岛就用了 CC-Link IE TSN,把视觉检测传感器直接挂在同一网络里,省了一堆专用电缆。那画面,强迫症表示极度舒适。✅

当然,技术再牛,落地还得靠人。我经常对年轻工程师讲:协议只是骨架,网络规划和施工细节才是血肉。就像盖房子,图纸画得再漂亮,水泥标号不对照样塌。所以,别光追新名词,老老实实把终端电阻拧紧,把屏蔽层接好,比什么都强。

行了,今天啰嗦这么多,其实就一个意思:CC-Link 没那么神秘,但真要玩转,还是得从坑里爬出来才行。下次再遇到断连,先喝口水,想想我今天说的这些吧。
