Profibus还是Profinet?搞懂工业通信的“老炮”与“新贵”

最近帮一个做产线改造的项目选型,又跟Profinet和Profibus杠上了。说实话,这俩名字摆一块,很多新手会懵。老电工可能张口闭口“破飞爸死”,新来的工程师则言必称“破飞奈特”——实际上,就是同一个爹生的两代产品。但选哪个?怎么用?坑在哪?今天不聊虚的,全是干货。

工业现场Profibus与Profinet设备混合安装实景
工业现场Profibus与Profinet设备混合安装实景

通信机制:从“轮流发言”到“实时冲锋”

通信机制:从“轮流发言”到“实时冲锋”
通信机制:从“轮流发言”到“实时冲锋”

Profibus,尤其DP,底层是靠RS-485,走令牌环。一个主站拿着令牌,轮询一圈从站。这机制稳吗?稳如老狗。但问题也在这——万一有个从站卡死,令牌传不下去,整个网络就瘫了。排查起来能让你怀疑人生。我经历过一次,30个ET200M,其中一个接口模块发疯,愣是让整条线停了2小时,查到最后就换个模块。这感觉,就像拆盲盒,你永远不知道下一个故障点藏在哪。

Profinet则直接上以太网。不是那种“以太网壳子、内部还是轮询”的假实时,它做了实时通道IRT/RT。关键数据可以直接绕开TCP/IP协议栈,确定性极高。就好比给VIP开了条专用车道,不受红绿灯限制。西门子现在主推的等时同步模式,抖动能做到小于1微秒,坦白讲,运动控制上Profibus真的没法比。

线缆与安装:紫色粗缆 vs 普通网线?没那么简单

先说Profibus,标志性的紫色双绞线,粗、硬、贵。接插件必须用金属壳的D-sub,拧紧螺丝,屏蔽层要360度接地。很多现场干扰大,就是因为屏蔽没做好——💡记住:Profibus的屏蔽层两端都得接地,而且要牢靠! 见过多少通讯闪断,最后发现是插头松了或者接地铜排氧化。工程师的泪啊。

Profinet呢?常用RJ45,网线一插,看上去简单。但千万别用办公室那种5毛钱的水晶头!工业环境振动、油污,普通网线三个月就接触不良。得用带金属壳的工业以太网接头,比如西门子的FastConnect,或者直接上M12连接器。✅ 建议:只要你的线缆在拖链里,直接选拖链专用网线,不然断芯断到你崩溃。

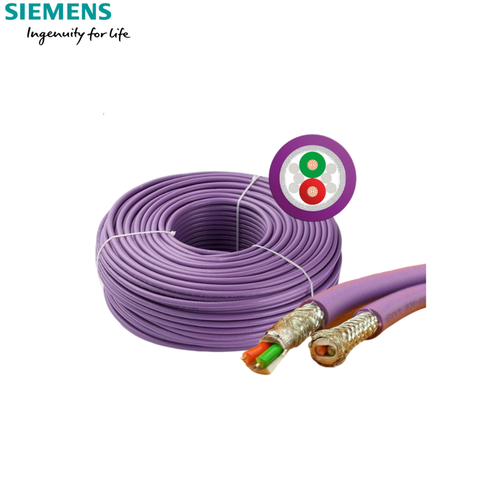

Profibus紫色电缆与Profinet工业网线对比图
Profibus紫色电缆与Profinet工业网线对比图

诊断:从摸黑找故障到一眼看透

Profibus时代,诊断基本靠经验。BT200手持设备插上去,看波形,分析反射。老师傅牛就牛在这,瞅眼波形就知道“这站掉线了”、“那截电缆进水了”。可新人呢?两眼一抹黑。出问题时,电话打到厂家,第一句话总是:“您先测一下终端电阻”。说实话,😩 烦不烦啊!

Profinet把诊断拉到了新高度。随便一个交换机,都能提供拓扑发现、端口镜像、LLDP网络管理。在线看设备状态,哪里丢包、哪里掉线,一目了然。甚至用西门子PRONETA这类工具,没有CPU也能诊断。💡 强烈建议:做Profinet项目,一定要把拓扑诊断功能开起来,省下的时间绝对值回设备差价。

当然,Profinet也不是完美无缺。网络负载一高,交换机选型不当,延迟抖动一样让人头大。而且,它太依赖网络结构知识了,很多搞PLC的工程师,对VLAN、IGMP Snooping这些一知半解,出了问题反而更难查。

实战中那些掏心窝子的问答

实战中那些掏心窝子的问答
实战中那些掏心窝子的问答

问:“工厂里还有上百个Profibus从站,要不要全部升级成Profinet?”
答:如果不是非升不可,别折腾。Profibus很成熟,备件多,支持也广。很多变频器、分布式I/O,勤勤恳恳干了二十年没坏,你为啥换它?除非产线扩产,运动控制要求高了,或者旧设备故障率明显上升、备件都买不到了,再考虑迁移。可以用网关逐步过渡,混用也稳定。

问:“Profinet真的能完全替代Profibus吗?那种时间特别短的任务,能搞定吗?”
答:能,而且更好。等时同步模式(IRT)就是为这个设计的。我们在一个伺服压机上实测,20多个轴同步,周期1ms以内,抖动小于1μs,Profibus根本做不到。但前提是网络架构要设计好,交换机得支持IRT,拓扑得是线型或环形。不然实时性保证不了。

问:“有没有什么坑,是选型时最容易忽略的?”
答:有!接地和等电位。Profinet虽然走网线,但屏蔽依然重要。很多现场通讯时好时坏,就是因为设备间存在电位差,屏蔽层有环流。一定要做等电位连接。还有,网线长度别超过100米,别图便宜用低端交换机——这钱真不能省。❗ 血的教训。

未来?共存是王道

未来?共存是王道
未来?共存是王道

我不认为Profibus会很快消失。工业的东西,稳定性比先进性重要得多。你看现在还有不少HART仪表在用。但新项目,尤其带运动控制、视觉、大数据采集的,毫无疑问选Profinet。而且Profinet往后看,OPC UA over TSN会让它更容易融入IT系统,这是Profibus做不到的。

说到底,别被概念忽悠。能用、够用、好用,才是硬道理。至于那些资料里花里胡哨的对比表,记住:💡 跑得溜才是真本事。
