逆向工程:从实体到数字的奇妙还原——一位老工程师的真心话

干了二十年机械制造,逆向工程这事儿,说实话,我一开始是抗拒的。总觉得这是走捷径,是抄袭。直到有一次,厂里接到一个棘手的活儿:客户拿来一个上世纪八十年代的进口设备零件,磨损得不成样子,图纸早没了,原厂也倒闭了。咋办?硬着头皮上呗。结果呢?三维扫描、点云处理、曲面重构……一通操作下来,不仅完美复刻,还顺手优化了两处设计缺陷。客户竖大拇指的时候,我心里那点偏见才算彻底放下。

现在你问我逆向工程是什么?我不拽定义。它就是把物理世界的东西,用最快的速度、最准的精度,拽进电脑里变成三维模型。然后,你就能改、能分析、能批量生产。听起来简单?里头的坑多着呢。

扫描容易,扫“对”了难

第一个坑就是数据采集。去年我们买了台蓝光扫描仪,精度标称0.02毫米。好家伙,第一天扫一个变速箱壳体,亮面金属反光,扫出来的点云跟麻子脸似的,全是噪点。后来学乖了——先喷显像剂,再贴标记点,还得控制环境温度。知道最崩溃的是什么吗?花了一上午扫完,发现有个关键特征被夹具挡住了……重扫!那一刻真想摔鼠标。

蓝光三维扫描仪扫描汽车变速箱壳体
蓝光三维扫描仪扫描汽车变速箱壳体

所以啊,新手最容易栽在这里。以为设备越贵越好,其实经验才是王道。选扫描仪得看材质、尺寸、精度要求。手持激光的灵活,结构光的速度快,拍照式的细节好。没有万能方案。现在甚至可以用CT扫描内部结构——我们试过一次,扫描一个液压阀块,内腔复杂得跟迷宫似的,CT切片重建模型,看得人头皮发麻,也真的爽。

从点云到模型,不是点一下自动生成

很多人被软件宣传忽悠了。什么“一键逆向”,骗鬼呢!除非是简单几何体,否则点云处理至少占七成功力。降噪、采样、对齐、封装……每一步都是手工活。特别是曲面重构,那才是真正考验功底的地方。自动拟合出来的面片,经常歪歪扭扭,跟狗啃的一样。得手动调控制点,一根线一根线地铺,还得保证相邻曲面G2连续。这感觉,像在电脑里捏橡皮泥,又像在搞雕塑。

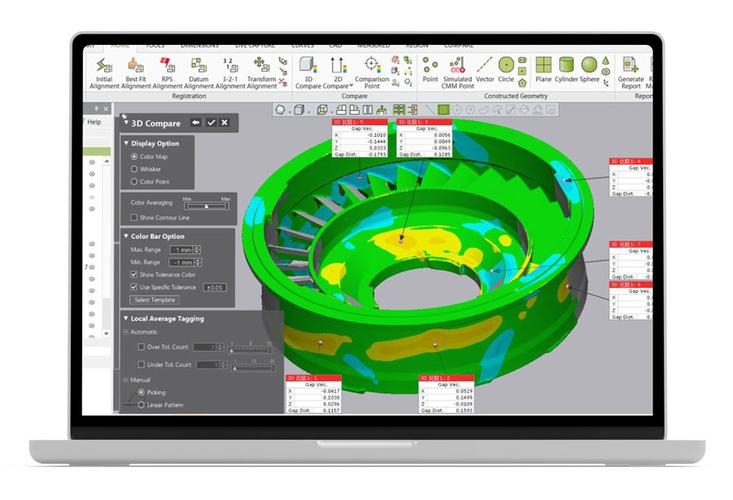

Geomagic Design X软件曲面重构操作界面
Geomagic Design X软件曲面重构操作界面

问:逆向出来的模型精度到底能有多高?

答:看情况。一般工业级扫描仪精度在0.01-0.05毫米之间,加上处理误差,最终模型保持正负0.1毫米不难。但想做到0.02毫米?你得用超高精度设备,环境恒温、减震,扫描几十遍取平均值,后期再手动修正。成本会指数级上升。所以别盲目追求高精度,够用就好。一个农机齿轮,犯得着跟航天零件一样较劲吗?

问:逆向工程会不会涉及法律问题?

答:这正是我想说的——版权红线绝对不能碰!我们做逆向,多数是两种情况:一是产品已经过了专利保护期,或者原厂倒闭、图纸遗失;二是纯粹用于维修备件、教育研究。绝对禁止直接拿还在专利保护期的产品去抄袭盈利。这行有规矩,我们内部有个不成文的准则:只复原功能,不照搬外观;只解决有无,不侵犯专利。别把自己弄成被告,那就丢人了。

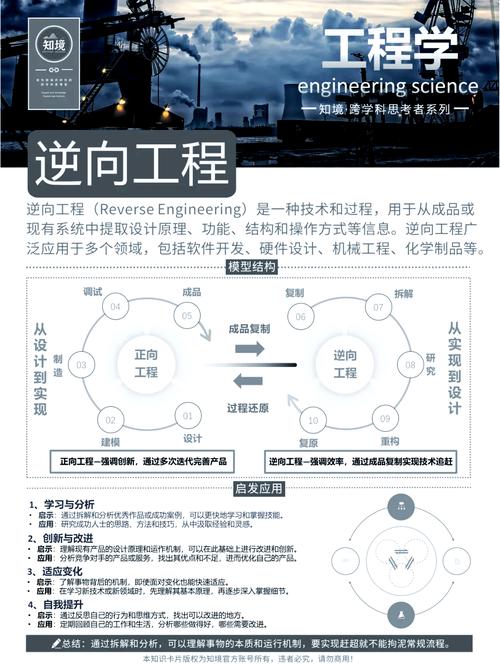

为啥说现在逆向工程变得更聪明了?

为啥说现在逆向工程变得更聪明了?
为啥说现在逆向工程变得更聪明了?

这两年有个趋势:逆向工程跟增材制造(3D打印)的结合,简直绝配!扫完模型,调整下参数,直接打印出来测试。以前做个样件等两周,现在两天搞定。我们车间就摆着两台FDM打印机,工程师自己建模自己打,迭代速度快得飞起。但别高兴太早——打印件的强度、精度还是比不上传统加工,得心里有数。

还有人工智能的介入。现在有些软件能自动识别特征:孔、槽、凸台……自动拟合,省了很多重复劳动。虽然还不完美,但确实在进步。我记得五年前,逆向一个汽轮机叶片,光特征提取就磨叽了三天;上周用新版软件,半天出粗稿,再花一天精调,效率翻倍。这种技术进步,让我这种老家伙也忍不住点赞。

不过,工具箱再高级,人的判断力永远无可替代。比如上个月,我们逆向一个老式缝纫机的核心凸轮,扫描数据看起来完美,可打印出来就是运动和原版有微妙差异。后来发现是凸轮曲线有两条几乎重合的轮廓线,软件选错了。这种细微之处,只有靠经验和对机构运动的理解才能发现。

说实话,做这行久了,对“逆向”二字反而生出些敬意。它不是简单的复制,而是一种深度的技术对话——你在解析前任工程师的设计思路,甚至能透过零件触摸到那个时代的技术局限。有时候会发现一些现在看来笨拙却可靠的设计,忍不住会心一笑。这种跨越时空的交流,是正向设计永远给不了的。

最后啰嗦一句:别神话逆向工程,也别轻视它。它就是个工具,关键看用的人。2024年的工业界,数字孪生、智能制造喊得震天响,但最底层的实物数据采集和建模,依然是基石。想在这行扎得稳,练好手上功夫,保持对技术的敬畏,比什么都强。
