表面处理实战笔记：这些细节决定了你的零件寿命

干这行快二十年，还是经常被一些低级失误气得拍桌子。上周一个老客户的镀锌件又出问题——三个月，仅仅三个月！螺丝根部就冒红锈，像嘲笑我们整个品控流程。说实话，表面处理这个环节，很多人当它是面子工程，可偏偏面子下面就是命门。

我见过图纸上标注得漂漂亮亮，结果实物一塌糊涂的惨案，也经历过因为镀层剥落导致整机召回——那损失，不是多省几毛钱电镀费能补回来的。❗今天不聊虚的，就掰扯几个常被忽视的硬核细节。

预处理是灵魂？没做好的都是耍流氓

有个年轻工程师曾问我：“酸洗液浓度差那么一点，真有那么大影响？” 我当时直接回他：“你洗澡不用沐浴露试试？” 😂 别笑，除油不彻底，后续镀层结合力直接打对折。特别是机加工件，那些看不见的切削液残留，像一层隐形膜。我们厂吃过亏后，现在规定：进入镀槽前必须经过两道热水洗加一道超声波除油，少一步都不行。

磷化也是如此。很多人以为磷化就是泡一下，出来挂着灰就好。其实游离酸与总酸的比例失调，磷化膜粗糙多孔，涂装后反而成鼓泡源头。✅ 我们的经验：每班次滴定三次，别偷懒，尤其夏天高温，槽液蒸发快，参数飘得厉害。

电镀那点事，附着力不好别怪镀层

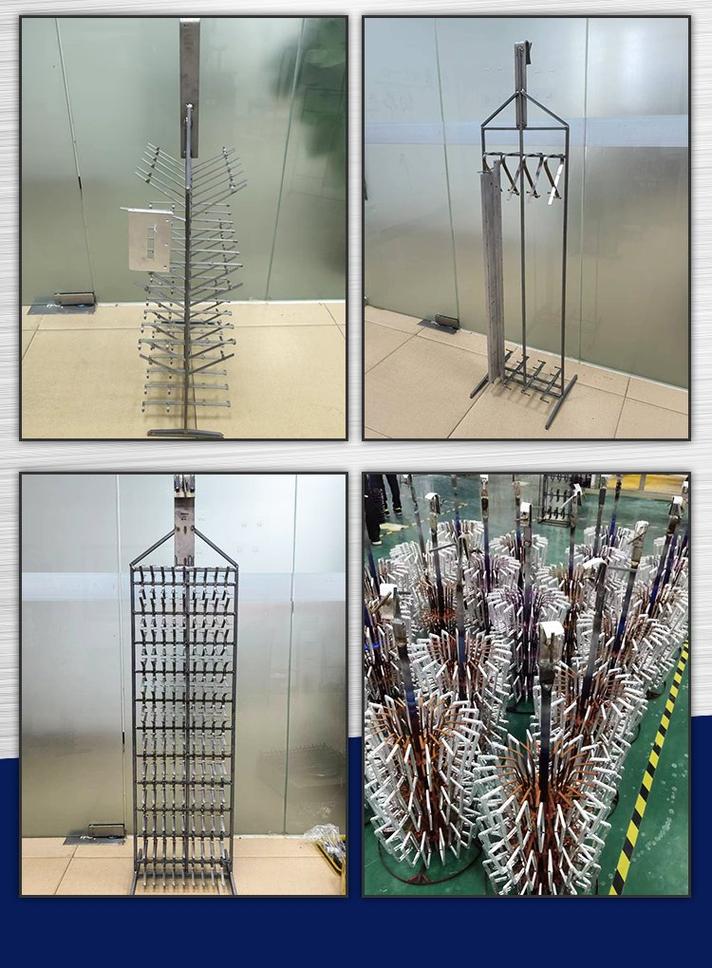

电镀锌、镀镍、镀铬……说起来简单，不就是把零件扔槽里通个电？真要这么简单，电镀师傅工资不会那么高。💡 挂具设计就是一门玄学——电流密度分布不均匀，镀层厚度能差好几倍。有次做细长轴镀硬铬，一头厚得超标，另一头还没镀上，就是辅助阳极没做好。最后用仿形阳极解决问题，成本涨了30%，但良率从60%飙升到98%——你说这笔账怎么算？

另外，镀后除氢是绝对不能省！很多热处理件、高强度钢，不烘烤去氢，脆断只是时间问题。我们规定：硬度＞35HRC的零件，镀后必须在四小时内进烘箱，200℃保温至少4小时。有些厂图省事，拿红外灯照照了事，那纯粹是糊弄鬼。

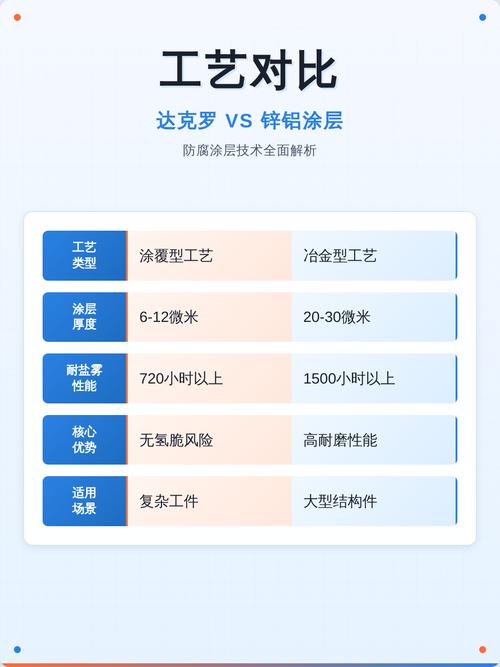

环保逼出来的新技术——达克罗和锌铝涂层

近几年环保督查越来越严，传统电镀的废水处理头疼得很。达克罗（Dacromet）和锌铝涂层（如久美特）开始大量上马。不过说实话，达克罗也不是万能药。它的涂料含铬，虽然封闭性好，但导电性差，高精度装配面得小面积避开。而且涂层厚度控制要精确，太厚了容易在预紧力下开裂，太薄了耐盐雾又不行。

我特别想吐槽的是，有些图纸不管三七二十一就写“表面达克罗”，却不指明涂层等级。比如汽车底盘螺栓，一般要求720小时无红锈，但如果是暴露件，可能要更高等级带面涂。图纸含混，供货方自然按最低标准来，最后扯皮。❗血的教训啊。

常被问到的问题（也是我踩过的坑）

问：为什么我镀的锌层总是起泡，一抠就掉皮？
答：十有八九是前处理没搞干净，或者除油后二次污染。还有一种可能——镀液里有异物，或者光亮剂过量，导致镀层应力大。记住：好的前处理是成功的大半。另外，如果是铸铁件，疏松组织容易藏酸，中和不彻底，后续也会起泡。

问：阳极氧化和硬质氧化到底有什么区别？能互换吗？
答：不能！普通阳极氧化膜厚几微米到十几微米，主要为了装饰和防腐蚀。硬质氧化膜厚可达几十甚至上百微米，硬度能到HV400以上，耐磨性极佳。硬质氧化通常要用低温槽和特殊工艺，成本高很多。如果你只是要个哑光黑外观，普通氧化染色就够了，别花冤枉钱。

问：喷涂前吹沙和抛丸，哪种更好？
答：看基材和要求。吹沙（喷砂）表面更粗糙，锚纹深度可调，适合厚涂层附着。抛丸能强化表面，引入压应力，提升疲劳强度，但对薄壁件要小心变形。我们的经验：结构件重型涂装优先抛丸；铝合金薄板件必须用轻喷砂，否则分分钟变形报废。别问我怎么知道的……

写到这，忽然想起十年前一位老师傅的话：“表面处理是做给零件穿衣服，不光要好看，还得经得起风吹雨打。” 现在看，衣服还得环保，不然不给穿。技术的迭代逼着你不停学习，但那些最基础的道理，反而最容易被急功近利的现场给丢掉。下次再见到锈迹斑斑的“合格品”，我大概还是会忍不住骂人——没办法，职业病。
