逆向工程:从报废零件到高精度复刻的实战手记

逆向工程:从报废零件到高精度复刻的实战手记 前几天厂里来了个急活。一套进口减速机壳体开裂,原厂停产,备件要等半年——黄花菜都凉了。只能逆向。我干了十几年,这种“无米之炊”没少干,但每次还是心头发紧。你让我照葫芦画瓢,画得一模一样?难。

扫描:数据采集的坑

激光扫描仪架起来,先喷粉。为什么?零件表面有油渍,反光厉害,扫描出来全是噪点,跟鬼画符似的。喷了显像剂,哑光白,点云总算能看了。但别高兴太早。内腔、深孔、螺纹——都是死角。三坐标测头伸不进去,只能灌硅胶取模,再扫模具。出来数据拼接,误差累积能到0.3mm。你做普通备件还行,精密传动件?完蛋。
三维扫描反光金属零件喷显像剂处理
三维扫描反光金属零件喷显像剂处理
有一回,扫一个涡轮叶片,叶根处R角特小,扫描仪根本抓不准。我拿橡皮泥填缝,再扫,后期手工修点。修了整整两天,眼花缭乱。所以,扫描从来不是按个按钮就完事。它是手艺活,得琢磨光路、遮挡、材质。现在有了蓝光扫描仪,好得多,但遇到镜面,照样跪。

建模:从点云到实体,不只是一键生成

拿着点云进Geomagic,封装成三角面。面片质量惨不忍睹,洞、重叠、尖刺……修补工具来回刷。之后进入CAD,那才叫纠结。到底逆向成参数化模型,还是非参的“哑巴”实体?参数化意味着要识别特征,拉伸、旋转、倒角……软件自动识别经常搞笑——把倒角识别成圆锥面,你一改,全乱套。所以我宁愿手工重新建模。对着点云,从基准面开始,一步步拉伸切割。

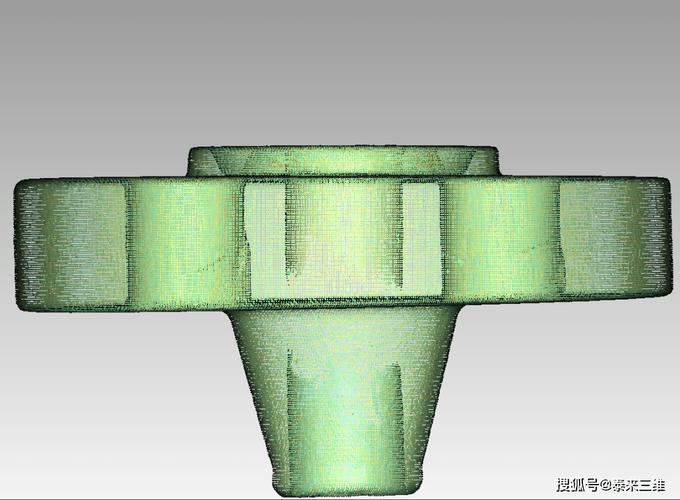

逆向工程点云数据到CAD实体建模对比
逆向工程点云数据到CAD实体建模对比
问:扫描出来的数据,精度真能到0.02mm? 答:醒醒吧,那是理想条件。实验室里标定块可以,实物上?有灰尘、变形、氧化层。一般手持激光扫描,稳定在0.05-0.1mm就算烧高香。三坐标单点测量精度高,但效率慢。真要精确孔位,还是得三坐标打点,再导入对齐。别迷信设备参数,要信实测。 问:逆向的模型能直接用于数控加工吗? 答:直接?不存在的。必须经过工艺建模,比如留余量、闭角处理、刀具补偿。你把扫描的原始曲面拿去做刀路,刀杆撞断算谁的?有经验的老工艺员会重新构建驱动曲面,甚至故意简化,因为真实曲面走刀反而振颤。逆向,是复刻功能,不是复刻每一个坑洼。

材料与工艺:复刻的灵魂

材料与工艺:复刻的灵魂
材料与工艺:复刻的灵魂
形状对了,材料不对,一用就断。原厂是球墨铸铁,你怎么知道?拿光谱打一下成分,再看金相。基体组织,珠光体+铁素体,球化率三级……然后配炉料,试浇,调质。这里头学问大了,碳硅当量、浇注温度,没几年炉前经验,根本控制不住。生产几块,从里面挑最好的。热处理曲线照着原厂走?不一定。老外可能用了你买不到的淬火介质,你只能猜,然后做截面硬度梯度检测,对比。有时候,造出来的比原装还耐用——因为我们都爱留一手,多加点镍?嘘。 问:逆向工程会不会侵犯知识产权? 答:这问题扎心。纯修复、研究,一般不追责。但如果你批量卖,还打上原厂LOGO,那就是作死。法律上有个“合理使用”的模糊地带。不过我们干的多是停产备件,客户跪求,厂家都死透了,谁来告?专利期也过了。但心里要有根弦,别明着抢别人饭碗。有些图纸,我们甚至故意改掉非关键尺寸,打上自己的标识,规避风险。 问:小批量复制,怎么干最省钱? 答:3D打印砂型,消失模铸造。省了模具费。精度差点,但够用。或者直接机加工:五轴雕刻铝块,复杂形状也能啃出来。单件就这招。要是有几十件,还是老老实实开模具,重力铸造或压铸,均摊下来便宜。我常跟客户说,你算单件成本,我算总包,别只看报价单上的数字。 搞了二十年逆向,最想吐槽的一点:很多人以为它是“抄”,没技术含量。真特么无知。测绘、材料、工艺、仿真——哪一样不得硬功夫?原厂设计可能有缺陷,我们还给优化了。看着报废线重获新生,那种爽感,你体会不到。好了,不说了,新活儿又来了。一个1930年的蒸汽机零件,木头模子都找不着……继续折腾。
