先给你泼盆冷水——快速成型这玩意儿，水比你想的深。前几天一个做智能硬件的朋友找我吐槽，说外包的SLA件到手就碎了，树脂脆得跟薯片一样。我一看，好家伙，用的最便宜的光敏树脂，连后固化都没做好。这能怪谁？
说实话，搞机械、做产品这么多年，我在快速成型上栽过的跟头，少说也有一箩筐。从二十年前在学校实验室第一次摸到那台笨重的FDM，到现在车间里几台工业级设备日夜转，中间经历过太多“我以为”到“原来如此”。
别一上来就搞错了：快速成型≠3D打印
很多刚入行的小年轻张嘴就是“搞个3D打印”，好像快速成型就这一种路子。错。这就好比说交通工具就是小轿车，把卡车、高铁、飞机全给忽略了。快速成型是个大箩筐，3D打印只是其中一种工艺。还有啥？CNC手板、硅胶复模、快速模具——这些在特定场景下，比3D打印好用一百倍。关键看你图啥：是验证外观？还是测试结构？或者直接要小批量出货？

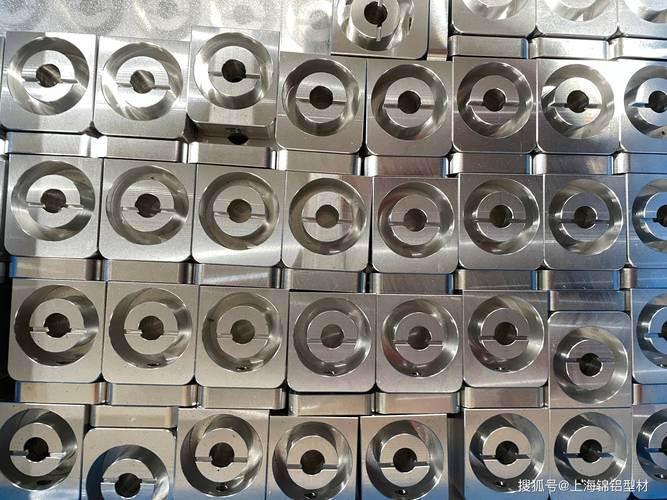

举个例子。去年有个项目，客户要十套PA+GF的零件做装机测试，强度要求高。我要是给他用尼龙烧结，成本上天不说，表面那层粉末感根本没法装轴承。后来怎么搞的？CNC直接雕。7075铝合金，三轴干出来，第四天就上测试台了。
问：那到底什么时候该用3D打印，什么时候该用CNC？
答：没有一刀切的答案，但有个粗暴的准则——能CNC的尽量CNC，尤其金属件。为啥？因为打印件和最终量产件（比如压铸、注塑）的机械性能差异巨大，特别是疲劳强度。3D打印的金属件，哪怕再好的SLM，各向异性也摆在那里。用它来验证装配关系、管道布局，没问题；但要拿去做振动试验、承力结构，你心里得打个问号。反过来，如果零件几何复杂到五轴都干不出来，内部有随形流道，那别犹豫，上3D打印。
那个坑遍地的“后处理”
快速成型，最容易被外行忽略的环节。不是机器吐出来就完事了。
就说FDM。打完的件，层纹那么明显，拿来当成品？开玩笑。我们车间有个小伙子，手痒自己去打磨PLA，结果磨了半天，表面起毛，一喷漆全溶了——他用了普通自喷漆里的溶剂。后来学聪明了，先上腻子，再水磨，最后用双组份漆，效果接近注塑件。但工时呢？一件巴掌大的外壳，光后处理花掉一整天。
光敏树脂更别提了。SLA刚下来的时候，表面湿漉漉的，还得酒精清洗、支撑去除、二次固化。有次赶工期，我疏忽了固化时间，结果装配时一拧螺丝，全裂了。那个懊恼！后来长记性了：透明件至少UV固化半小时，带颜色的还得延长，不然内部应力迟早让你哭。
还有个冷门但有用的——蒸汽抛光。ABS件用丙酮熏，表面能变得像镜面。但这东西有毒，必须上防爆通风柜。小作坊千万别自己瞎搞，我亲眼见过有人拿个电饭煲蒸ABS，差点把房子点了❗
成本账，不是只看打印单价
快速成型报价单上那点材料费，跟总成本比，简直九牛一毛。你得算时间、算后处理、算报废风险。
比如你做一个直径200mm的叶轮。用尼龙烧结，材料费才几十块，可打完发现动平衡不行，反复改设计、重打，五次下来，算上工程师时薪，成本早就超过用五轴CNC雕了。如果一开始就花两千块做精密CNC，一次到位，反而省钱。
问：小批量试产，有没有比3D打印更靠谱、又不用开钢模的办法？
答：硅胶复模啊，我的最爱💡。先拿CNC或SLA做个母模，再翻硅胶模，一套硅胶可以复20到30件，材料跟量产一样——可以是聚氨酯，硬度从Shore A 30到D 85都能调。前阵子我们给医疗客户做手柄，先SLA母模两天，然后一周内复了25套，手感、强度完全达到医用级。关键成本：整套下来不到开钢模的二十分之一。当然，前提是数量少、尺寸不大、精度要求不是微米级。超过200件就别想了，老老实实开简易模。
还有一个被严重低估的：快速成型工装夹具。产线上用的定位块、检具，急用的时候，打印个尼龙或PC的，比找外协做金属件快十倍。上周我就救了次急——自动装配线有个传感器支架坏了，进口件采购要三个月。我拿碳纤增强尼龙打了个，尺寸稍作修改装上，愣是撑了两个月直到正式件到货。
最后扯点玄的：快速成型，选的不是工艺，是供应商。同样的SLS，不同厂家打出来的PA12，密度能差10%。有人掺回收粉，有人加热不均匀。所以别光比单价。去看厂子，闻味道——车间里有股酸酸的热塑料味，说明通风或者材料不过关；看他们后处理台，乱不乱，都藏着真相。
血泪教训太多，这篇权当避坑指南。说到底，快速成型是个好东西，但前提是你得懂它脾气。脑子一热就下单，大概率收获一堆废塑料。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：快速成型：踩过无数坑后，我总结了这些选型真话 https://www.dachanpin.com/a/tg/65330.html
