冲压工艺：别只盯着冲床，模具才是你的命门

崩刃了。又崩刃了。上周刚换的凸模，才打了两万件就碎成渣——真让人头大。干冲压这行二十年，类似场景见太多了：很多人一有问题就调冲床，或者骂材料不行，却死活不肯低头看看那套被忽视的模具。说实话，冲压工艺的灵魂，九成在模具上，剩下那一成才分给设备、材料、润滑之类。不服？咱们往下聊。

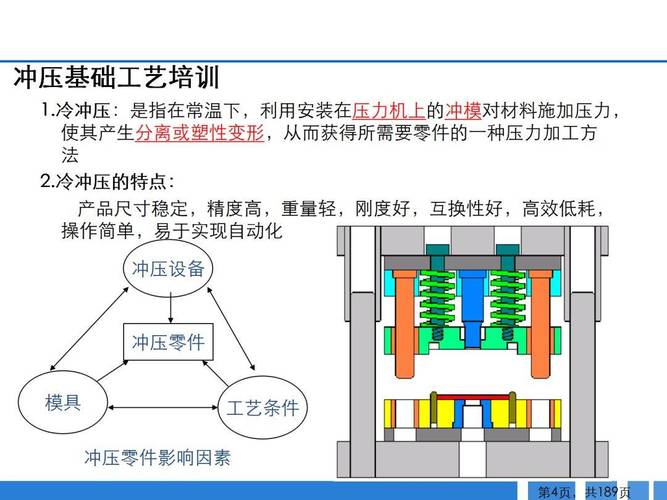

冲压这活儿看着简单：板料塞进去，咔嚓一下，成型件掉出来。但真正的高手，会告诉你那一声“咔嚓”里藏着多少血泪。精度差一丝，毛刺多一片，模具报废可能就提前几十万次——而这一切，往往从模具设计阶段就已经注定了。❗

模具材料的选择悖论：贵的，真不一定对

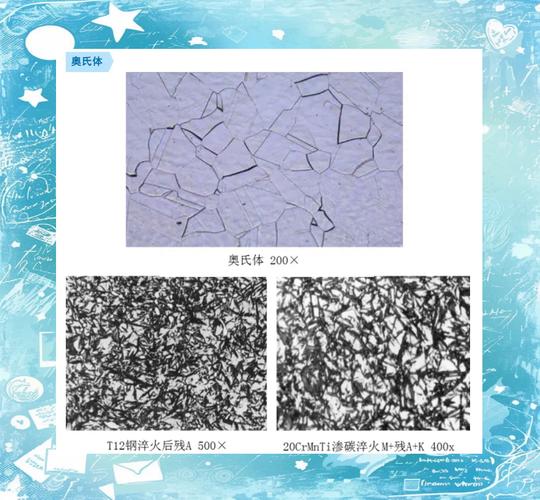

我见过最典型的错误：不管冲什么材、冲多厚，模具钢统统上SKD11，甚至盲目追求粉末高速钢。钱花了不少，效果反而更差。SKD11韧性一般，冲厚板或高强度钢（尤其是现在汽车上用的DP800、DP1180），冲击稍大就是崩刃。这时候不如换DC53——虽然是日立改良过的，但胜在韧性更高，热处理变形也更小。可如果你冲的是硅钢片、薄铜片？那高速钢的耐磨性优势才能发挥。当然，钱多烧得慌可以试试硬质合金模，寿命翻几倍，但修一次模具哭都来不及——电火花加工费时、磨削必须用金刚石砂轮，而且极脆，稍微偏载就碎给你看。💡

还有个被严重低估的技术——涂层。TiN涂层过时了，现在AlCrN、TiAlN多得很，摩擦系数低，耐热性好。但涂层厚度必须死抠：太薄不耐磨，太厚了膜基结合力下降，容易剥落。见过一家厂，冲汽车门内板，原来没有涂层，模具40万次就要修；上了AlCrN涂层后，120万次还光洁如新。不过，涂层基材表面必须镜面加工，Ra低于0.1微米，否则白搭。✅

精度不是调出来的，是设计出来的——模具间隙与回弹补偿

很多老师傅喜欢在现场“砸间隙”，觉得设计留的间隙不准，全靠钳工手艺。这思路早该淘汰了。冲裁间隙到底取多少？单边间隙通常为板厚的3%~8%，但具体数值必须根据材料强度、断面质量要求来调整。高强度钢取上限，软态铜铝取下限。间隙过大——塌角大，毛刺严重；间隙过小——模具磨损剧增，刃口易崩。还有个魔鬼细节：间隙不均匀。导柱导套精度不够，或者冲床滑块垂直度差，模具在工作时偏载，刃口一边磨得亮，另一边全是崩口。这时候光修凸模没用，得查冲床精度、查导向元件间隙，甚至查模具装配时是否用等高垫铁调平了。😕

回弹更是个隐形的杀手。弯曲件角度偏一两度，高强钢直接弹回去三四度，靠手工校形？累死你。现在好的模具厂都在用DYNAFORM或者AutoForm做回弹仿真，提前在模具上做角度补偿。有个项目，DP980钢做的B柱加强板，回弹量大得离谱，最后把凸模圆角半径故意做小，凹模圆角加大，再加一道精整工序才搞定。这也就是所谓的“过弯补偿”——听起来简单，实际操作没有仿真软件辅助，试模试到天荒地老。

润滑？你可能一直在做无效工作

说到润滑——太多人仅仅在板料上胡乱喷点防锈油，或者刷一层拉延油就算完事。实话实说，浪费！现代冲压润滑追求的是“精准微量润滑”。用传统的滴油或者刷油，油膜厚度不均匀，局部油太多反而导致“油坑”缺陷，油太少则瞬间升温，导致粘模。拉延筋处温度能飙到300℃以上，普通润滑油直接气化。所以得上极压添加剂，甚至用润滑脂涂在模具局部高风险区，其他地方用油气混合微雾喷射。每冲一次，仅需0.5~1克的精确油量，这才叫省钱。我在一条冲压线上做了改造，采用MQL微量润滑系统后，油耗降低了惊人的80%，废品率也下来了——以前老有拉裂，现在抽检几乎100%合格。💡

不过话说回来，模具表面粗糙度本身也影响润滑。一个抛得镜子般的凹模，润滑油挂不住，反而更易磨损。所以有时反而要故意用EDM加工一些微细腔穴，形成“储油坑”——这叫表面织构技术，已经不算新了，但国内用得好的厂，掰着手指头数得过来。✅

问：为什么模具材料硬度够了，还是容易磨损？
答：硬度只是抗压入的一个指标，磨损机理复杂多了。如果被冲材料硬度不高但黏性强（比如铝、不锈钢），会产生粘着磨损，这时更需要低摩擦系数表面和合适的涂层。还有个隐性杀手——磨粒磨损：模具刃口附近会堆积微小硬质颗粒（来自材料本身或脱落的涂层颗粒），造成微观切削。所以定时清洁模具、保持润滑液清洁非常重要。硬度高的材料往往脆性也高，受冲击容易崩刃，所以得权衡韧性和硬度，不是越高越好。

问：多工位级进模设计时，最容易被忽略的细节是什么？
答：导正销的布局和送料步距精度。很多人关注凸凹模间隙，却忽视料带定位：一旦导正销与导正孔配合不良，或者位置离主冲裁工位太远，累积误差可以让你的送料精度超过±0.05mm，导致冲切外形偏位。还有就是抬料销、浮升销的高度一致性——稍微不平，料带就起拱，压料不实，不光噪音大，还严重缩短模具寿命。我见过一套复杂的级进模，就因为浮升销低了0.2毫米，每班都产生几十个废品，检查了两个钟头才找到元凶。所以设计时，导正定位系统必须独立考虑，甚至在仿真里做料带运动模拟。

写到这，你可能觉得冲压工艺太琐碎、太依赖经验了。没错，它就是这样——但近两年的数字化趋势很有意思：物联网传感器直接装在模具内，实时监测冲裁力、温度、振动，数据传到云端，用机器学习预测模具寿命。有个朋友厂里做连接器端子，上了这套系统后，模具寿命从平均300万次逼近500万次，因为他们再也不会在模具已经微损时还盲目提速。未来已来，只是分布得不太均匀罢了。❗
