表面处理：那些年我们踩过的坑与最新避坑指南

电镀车间的那些雷区

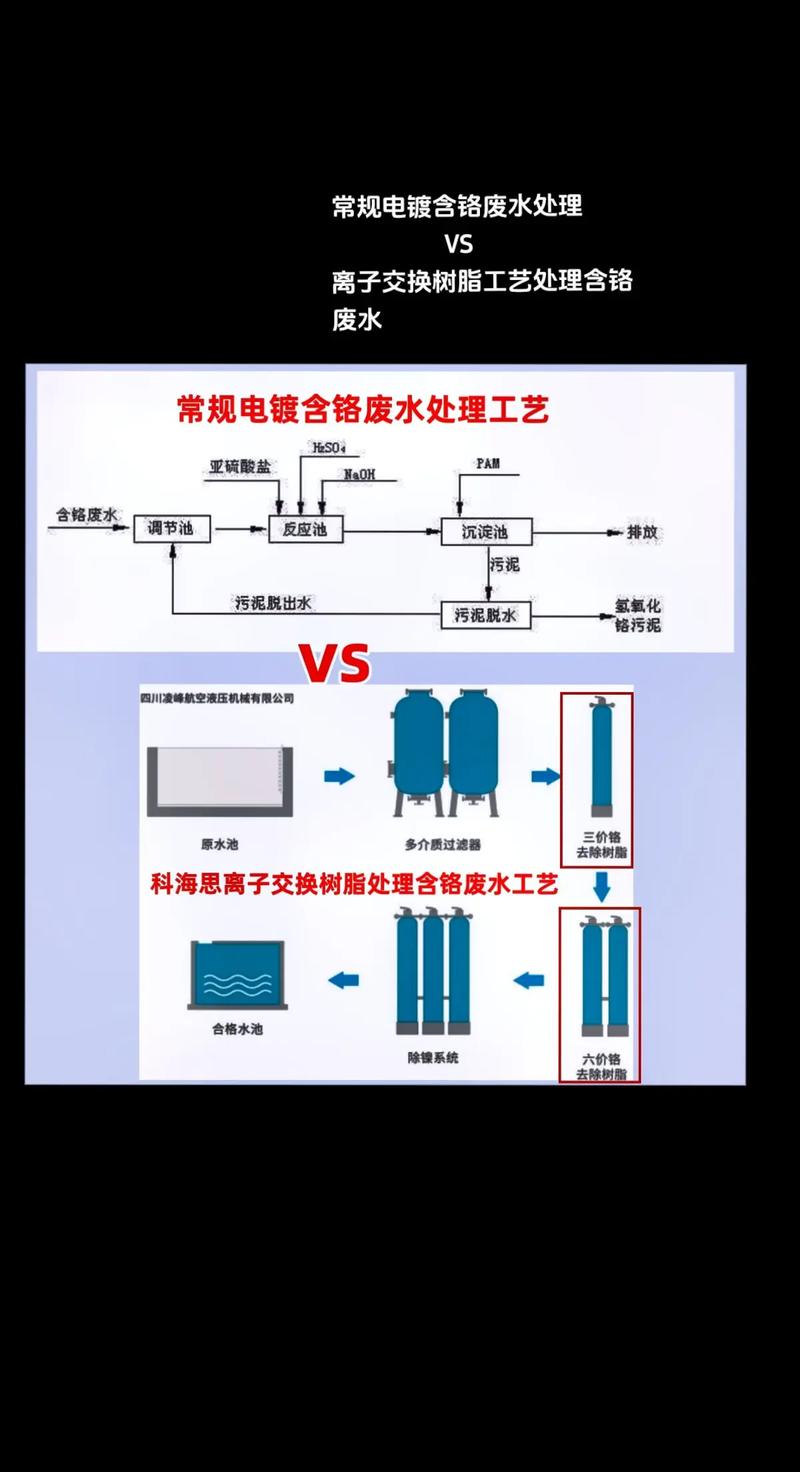

前几天去一个供应商那里验厂，看到他们电镀线还在用六价铬，我当时就——唉！怎么说呢，也不是不能理解，成本压力嘛。但环保这关怎么过？表面处理这一行，环保法规是一年比一年紧，尤其是针对重金属废水。六价铬钝化，说实话，很多老厂都在偷偷用，明面上早该切到三价铬了。可问题来了，三价铬的耐盐雾性能就是比不上六价铬，对吧？这就逼着大家在工艺上动脑筋。记得去年有个做汽车紧固件的客户，硬是咬着牙改了无铬钝化，结果头三个月退货率飙升，涂层一刮就花。后来怎么解决的？他们往钝化液里加了纳米封孔剂，成本上去了，但总算保住了质量。这个例子告诉我们什么？表面处理不是简单的化学浸泡，它是一个系统工程。前处理不到位，后头全是白搭。

问：为什么有些电镀件要求盐雾测试120小时以上？答：主要看应用场景。汽车底盘件、海洋工程紧固件，盐雾要求动不动就是240小时甚至720小时。要达到这个指标，仅仅靠镀层厚度是不够的，必须配合优质钝化剂和封闭剂。有时候还得搞电泳或者达克罗，多层防护才是根本。

喷涂真的过时了吗？

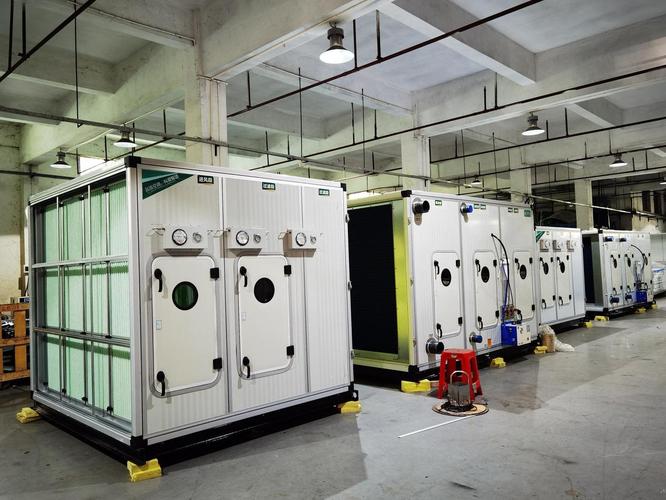

一提到工业涂装，很多人脑子里就冒出“电泳搞定一切”的想法。可现实呢？大型结构件、工程机械、船舶分段，你电泳一个给我看看？根本塞不进槽子。所以喷涂依然是中流砥柱。但这里头水太深了。粉末喷涂、静电喷涂、无气喷涂……选型不对，亏到流泪。去年有个风机塔筒的项目，一开始图便宜用了普通醇酸漆，结果海风一吹，半年就起皮。后来重做，改用环氧富锌底漆+聚氨酯面漆，贵是贵了，但至少保5年。这就是表面处理的残酷真相——前期省的钱，后期加倍吐出来。❗ 还有个容易被忽视的点：喷涂环境。我见过太多小作坊，就在露天喷漆，一阵风刮来，漆膜全是颗粒，附着力能好才怪。所以恒温恒湿喷漆房不是摆设，那是质量的底线。现在好一点的工厂都在上自动喷涂线和废气处理系统，RTO或者沸石转轮，环保也能达标。✅

问：静电喷涂和普通空气喷涂怎么选？答：看工件形状。复杂件、带深孔凹槽的，静电喷涂的“法拉第效应”容易导致死角不上漆，这时候空气喷涂或者混气喷涂可能更好用。平板件、大批量，那静电喷涂的涂料利用率高达90%以上，绝对香！

阳极氧化：别被颜色骗了

铝合金阳极氧化，行业里又叫铝氧化，算是个相对环保的表面处理方式。但外行看颜色，内行看封孔。我曾经吃过一次大亏。给一个高端电子产品外壳做黑色阳极，颜色做得乌黑锃亮，客户很满意。结果装机两个月，手摸过的地方居然褪色了！一查，染料是用了，封孔没到位。冷封孔剂成分、温度、时间，稍微差一点，耐候性和耐磨性就大打折扣。💡 现在流行硬质阳极，耐磨性确实好，但厚度上去后脆性也大，一弯就裂。所以不是所有铝件都适合硬质阳极。挤压型材和压铸铝的氧化效果也完全不同，后者因为含硅，容易发灰、膜层不均。这些坑，教科书里可不会写得这么直白。问：阳极氧化和化学氧化（导电氧化）主要区别在哪？答：最直观的，阳极氧化膜厚通常在5-25微米，不导电、绝缘性好、耐磨；化学氧化膜只有0.5-4微米，薄，能导电，适合有接地要求的电子件。另外，化学氧化颜色大多是彩虹色的淡金或者无色的，装饰性不如阳极。问：做阳极氧化，颜色一致性为什么那么难控制？答：材质批次、氧化槽液老化、温度波动、染色时间……变量太多。大厂都有严格的槽液分析制度，甚至用自动补加系统。小厂嘛，基本靠老师傅手感，出来一批一个样。所以关键外观件，必须签好色差封样件，否则扯皮免不了。

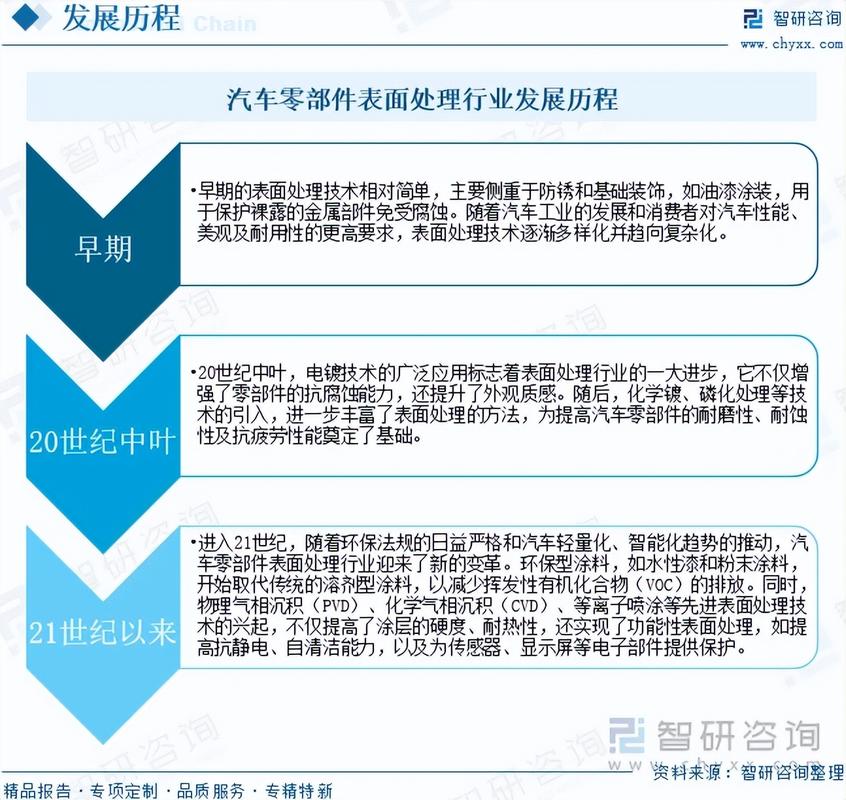

表面处理行业的现在与未来

说到最新实践，数字化管理是个大趋势。我参观过一家浙江的表面处理园区，所有镀液参数、电流密度、温度实时上传云平台，扫码就能追溯每批零件的加工记录。这在以前是不敢想的。而且废水处理中水回用率能做到90%以上，水处理成本反而比偷排划算——因为被抓的代价太高了。还有一个值得关注的方向是物理气相沉积（PVD），真空镀膜。它几乎零排放，外观可以做得很炫，硬度也高。现在从卫浴五金到高端手表，PVD涂层越来越普及。不过它的局限是均匀性和颜色范围，而且成本还是比传统电镀高不少。但环保压力下，表面处理行业必定会向清洁生产转型。不管是涂装还是电镀，那种刺鼻味道充斥的车间会慢慢消失——要么升级，要么关门。这话听着残酷，但其实是好事。对认真做品质的工厂来说，才终于不用被低价劣质品搅局了。好了，扯了这么多，其实就想说：表面处理是制造业的“面子”和“里子”，选对工艺、选对供应商，比什么都重要。别只看报价单上的数字，多去现场看看，多问几个为什么。有时候，一个不起眼的氧化斑，就能毁掉整个产品线的声誉。

免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：表面处理：那些年我们踩过的坑与最新避坑指南 https://www.dachanpin.com/a/tg/65339.html
