说真的，第一次看等离子切割的人，很难不被那种摧枯拉朽的气势镇住——电弧嘶吼，熔渣飞溅，钢板像黄油一样被划开。可你要是真自己上手干，就知道这玩意儿有多“挑”——参数调不好，割缝能气死你。今天就聊点车间里实实在在的痛点，顺便回答几个老有人问的问题。
你别被那些手册里的“高温电离气体”给绕晕。说白了，就是让电弧把压缩空气（或者氮气、氧气）硬生生撕成等离子态，温度飙到两万多度——比太阳表面还热。然后这股高温高速气流再一鼓作气喷出去，金属瞬间熔化、吹走，切口就出来了。

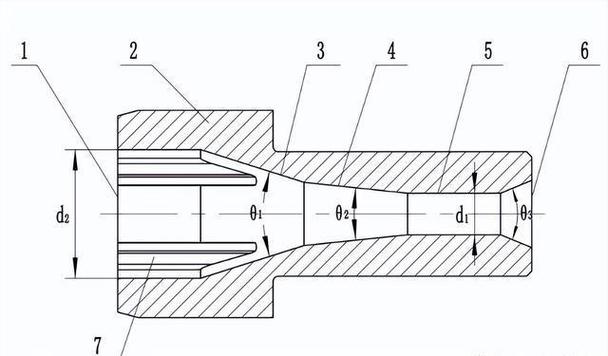

可哪有那么简单！电极、喷嘴、涡流环的配合稍不对劲，电弧就不稳。我就见过有兄弟贪便宜，买了劣质电极，结果切出来的钢板边缘跟狗啃的似的——斜度离谱，挂渣抠都抠不掉。
问：“等离子切割能切多厚的板？我看宣传册上吹得天花乱坠。”
答：宣传册上的数字，你得掂量着看。国产普通手持等离子，切12mm碳钢还凑合，再厚就明显吃力——割缝偏斜、底部熔瘤增多。你要是上大功率机用等离子（比如200A以上），穿孔厚度能干到50mm，边缘切割甚至80mm，但切割速度会慢下来，热影响区也大。不锈钢就更难伺候了，同样的电流，厚度得打个七折。别信什么“完美切割厚度”，那是实验室数据。车间里空气湿度、气体流量一波动，性能就变样。
很多操作工图省事，直接把割炬怼在工件表面起弧——飞溅的金属液噗噗往回喷，喷嘴一下就堵了。正确做法是：起弧时抬高一点，等电弧穿透工件再降下来；或者使用“边缘起弧”，从板边开始切，减少对喷嘴的冲击。
还有个容易被忽略的：
。走得太慢，电弧柱会拉长，热量过度集中，喷嘴过热烧蚀；走得太快，又切不透，电弧反抽，同样毁喷嘴。得盯着弧光的颜色——淡蓝色、稳定往下流淌时，速度大多合适；要是发黄、发红，还往上翻，八成是慢了或者快了。
问：“水下等离子切割有必要吗？车间里都是干式切割，也没见多大问题。”
答：看你对烟尘和变形的容忍度。干切那烟雾，半天下来人都被熏得头晕，而且切割薄板时热变形真的烦，板子翘得跟薯片一样。水下切割直接把工作台沉在水里，噪音粉尘都被闷住，冷却效果让热影响区减小，变形量能降一大截。但代价是什么？切割速度会下降15%~25%，因为水带走了一部分热量；而且弧压控制更复杂，容易熄弧。如果你车间接的是厚板活儿，追求效率，干切更划算；要是割薄不锈钢、铝板，或者对环保要求严，咬咬牙上水下吧——长远看健康值回票价。
别拿激光比，谁比谁伤心。但等离子也有它的主场。一台调校好的数控等离子，切割12mm碳钢时，垂直度能控制在1-3°，表面粗糙度Ra 25-50μm，对于大部分结构件、农机配件、工程机械零件来说，已经绰绰有余。你要是非得拿它切艺术字镂空，那肯定没激光细腻。
但注意！坡口切割时，“喷嘴到工件距离”（弧压高度）的稳定度是关键。海宝、凯尔贝这些高端电源带有自动弧压调高，能实时补偿板面不平，国产低配机很多靠弧压分压板，精度就差点意思。更坑的是，有些厂家的调高器对割缝背面的挂渣敏感，抬枪时会撞到割渣，直接偏移……大半夜修机器修到骂人，经历过才懂。
问：“等离子切割不锈钢和铝，有什么特殊讲究？”
答：用空气等离子切不锈钢，切口容易发黑、氧化，而且挂渣很粘，不好敲（因为不锈钢导热差，熔渣冷却快）。如果你对切割面颜色有要求，就得换混合气体——例如Ar-H2或N2，不过成本上去了。切铝更头疼，铝反射性强，对喷嘴的辐射热高；而且铝的熔点低，切缝容易被熔化金属再次堵住，所以电流和速度的配合要更精准。我一般建议切铝时气体流量加大，走速比同等厚度碳钢快20%-30%，减少热堆积。此外，铝粉易爆，除尘一定得上心。

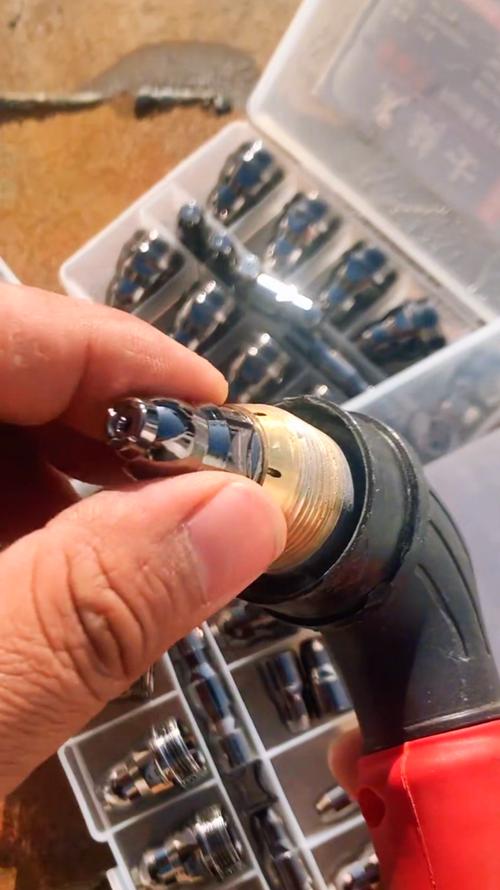

别盲目迷信进口电源，现在一些国产电源把引弧技术做得相当稳，像维弧控制、高频起弧的干扰问题改善了不少。不过耗材嘛……还是得认准有口碑的品牌，电极的铪丝镶嵌工艺、喷嘴的同心度，差一丝寿命差十倍。
还有，切割时空气压缩机别图便宜。含油含水的气源是等离子切割最大的隐形杀手，它会氧化电极、缩短寿命、导致割缝气孔。干燥器和精密过滤器必须上——这钱省不得。
说到底，等离子切割这手艺，五分靠设备，五分靠调试。多记录参数，多观察电弧状态，比听培训课管用。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：等离子切割：你不可不知的7个实战细节，别等割坏了再后悔 https://www.dachanpin.com/a/tg/65353.html
