Modbus协议:为什么这个40岁的老古董还在统治工业现场?

现场踩坑:一次Modbus RTU通讯故障

那是个周五下午,客户电话过来,语气火急火燎:PLC读不到变频器的频率了。现场用的是西门子S7-1200走Modbus RTU,挂了一台ABB的ACS880。之前好好的,突然就断联。我第一反应——线松了?终端电阻没拨?结果赶过去一看,好家伙,DCS柜里新增了一个仪表,施工队直接从旁边的端子上并了两根线,没加偏置电阻,还把整个485网络的屏蔽层给剪断了!Modbus RTU就是这么朴实无华且脆弱——物理层稍有差池,数据帧就乱套。说实话,我当时真想骂人,但这就是工业现场,对吧?永远有你想不到的骚操作。
杂乱工业控制柜内Modbus RS-485通信线缆接线照片
杂乱工业控制柜内Modbus RS-485通信线缆接线照片
你可能会问,都什么年代了,为啥还用Modbus RTU? PROFINET、EtherCAT不香吗?哎,香是香,贵啊。一条支持PROFINET的仪表动辄好几千,而带485口的表头三百块搞定。而且Modbus协议最大的优势——简单到令人发指。几行代码就能写个主站轮询,任何单片机都跑得起来。不过话说回来,简单也带来了麻烦:没有内置的安全机制,站号冲突、数据错位时有发生。有一次我把两个从站的站号弄反了,愣是把液位值当成了压力值,差点没把储罐抽空…吓出一身冷汗。 问:Modbus RTU和Modbus TCP到底有什么区别?我该选哪个? 答:区别大了去了。RTU走串口(RS-232/485),物理层就是差分电压信号,报文是紧凑的二进制,有CRC校验;而TCP走以太网,把RTU报文前面加了6个字节的MBAP头,去掉CRC,靠TCP/IP保证传输。选型很简单:如果你的设备分散在几百米范围内,布线方便且对成本敏感,选RTU;如果已有以太网架构,追求高速和远程诊断,用TCP。但千万别混搭——我见过一个项目,用串口服务器把RTU转成TCP,结果延迟飘得离谱,因为串口服务器缓冲了数据,Modbus主站超时机制根本匹配不上。最后只能全部推倒重来,惨痛教训。

功能码里的陷阱:别被“标准”骗了

Modbus协议定义了一堆功能码,比如01读线圈、02读离散输入、03读保持寄存器、04读输入寄存器。看似清晰,实际各家设备实现的天马行空程度远超你想象。就拿04码来说,标准规定读模拟量输入,但有的PLC厂家非要把它映射到保持寄存器区,你读04直接返异常码02。还有功能码16(写多个寄存器),有些低端仪表只支持一次写一个寄存器,你发个连续写操作,它直接宕机重启。我就碰到过,某国产温控表,文档上写着支持03和06码,结果06(写单个寄存器)的参数地址是从40001开始的,而03读寄存器又是从0开始,偏移量不一致,逼得我在程序里加了个地址偏移表。这尼玛… 所以调试Modbus设备,示波器或协议分析仪是必备,别信文档,眼见为实。

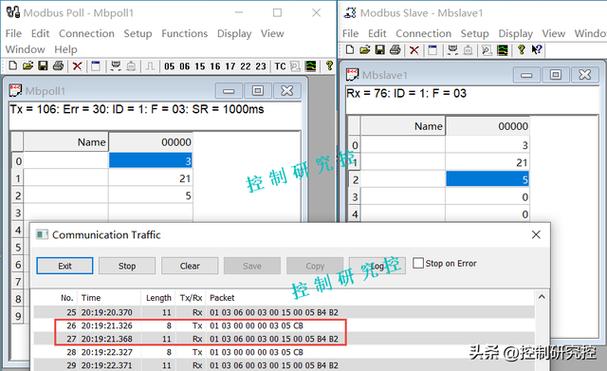

Modbus协议调试软件界面截图显示功能码03响应报文
Modbus协议调试软件界面截图显示功能码03响应报文
问:Modbus协议的数据格式有几种?如何避免字节顺序错误? 答:这是个高频坑点。Modbus报文本身是16位整数的数组,但实际物理量可能是32位浮点数、32位整数甚至字符串。于是就有了各种消歧的格式:最常见的是AB CD(两个寄存器的高字节在前)和CD AB(低字节在前),还有更奇葩的BA DC、DC BA。八字口诀:看文档、抓包、试、确认。有一次我被一套光伏逆变器的数据格式折磨了两天,按ABB格式解析累加电量总是不对,最后发现它用了字节完全相反的顺序——高位在后,而且双字内部字节顺序也是反的。我只能说,不要假设,反复验证,或者直接用浮点数解析工具逆推。

Modbus TCP与工业4.0:老树发新芽

这几年工业物联网大热,Modbus协议不但没死,反而借着边缘计算又火了。原因很简单:存量设备海量。那些运行了十几年的PLC、变频器、智能仪表,不可能全扔掉换OPC UA。于是网关类产品遍地开花:Modbus TCP转MQTT、转HTTP REST API。我最近就用了一个树莓派+Node-RED搭了一个小型上云系统,把车间里老掉牙的Modbus RTU设备数据推到云端。没想到稳定性还不错,跑了三个月没断过。当然,安全问题必须重视——Modbus天生没有认证加密,直接暴露到公网就是找死。所以要么用VPN,要么做反向代理,千万别裸奔。 还有个趋势:无轮询式通信。传统Modbus主站轮询周期长,数据非实时。现在有些网关支持“数据变化主动推送”,虽然底层还是轮询,但上层模拟出事件驱动。对SCADA系统来说,体验提升一大截。我强烈建议,如果你还在用几百毫秒轮询一次的HMI,不妨试试这个方案,屏幕刷新率会明显改善,虽说会增加一点网络负载,但以太网的带宽完全扛得住。

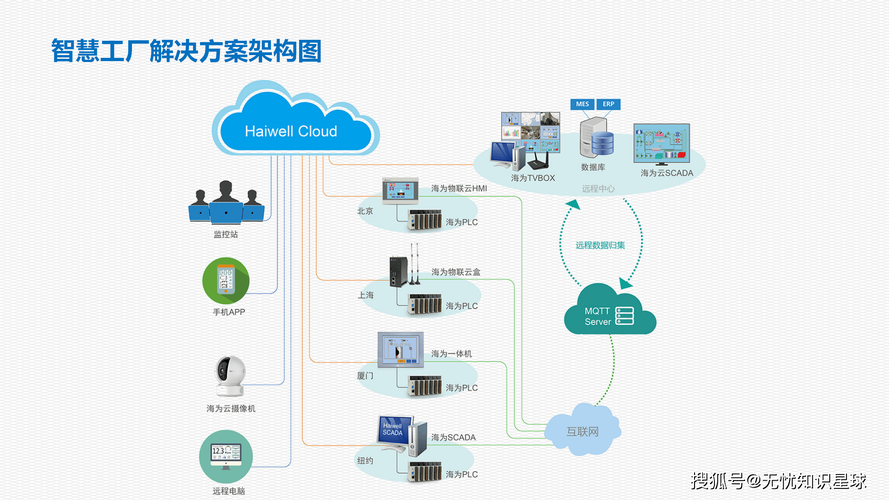

工业物联网网关连接多台Modbus设备示意图
工业物联网网关连接多台Modbus设备示意图
问:未来Modbus会被淘汰吗?有没有替代方案? 答:短期内不会。尽管OPC UA、EtherNet/IP等取代论喊了十几年,Modbus的部署基数太大,而且简单可靠。但未来会更多以混合架构存在:现场层Modbus,上层用OPC UA或MQTT统一建模。我个人觉得,除非有一天,所有传感器都自带以太网和HTTP服务,且成本低于10美金,否则Modbus会一直挺着。不过话说回来,从业者还是得学点新东西,别守着Modbus过一辈子,至少了解一下JSON和REST,否则某天设备厂商提供Web配置界面,你可能都找不到北。 最后吐槽一句:Modbus组织官方连个像样的中文文档都没有,全靠第三方资料和口口相传的经验,对新手太不友好了。不过也正是因为这些坑,才让我这种老家伙还有点用武之地,对吧?得了,下次再聊现场排障心得,回见。
