冲压工艺：模具用多久才合理？一个老工程师的实话

模具寿命真的越长越好？

我见过不少厂，把模具寿命当成KPI硬指标。说实话，模具寿命不是越长越好。你一味追求高寿命，钨钢、涂层往上堆，成本翻几倍，但冲压件的订单可能明年就改了。有个客户做家电面板，模具用了三百万次还在用，冲出来的孔边全是毛刺，后端打磨的工人怨声载道。为啥？精度没了。

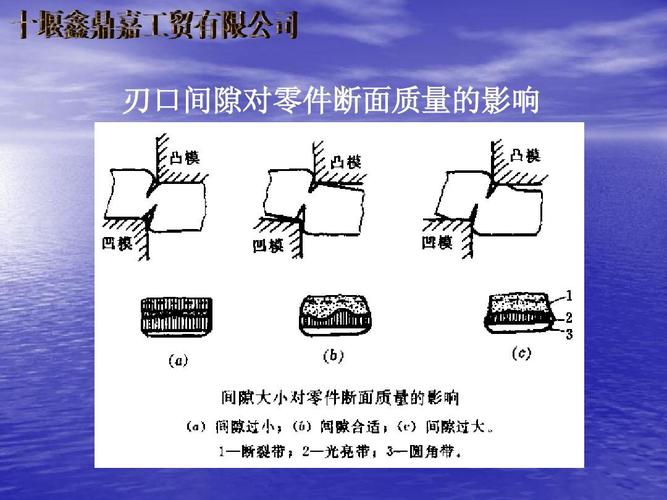

冲压这行，精度就是命。模具的间隙稍微变大，断面质量就崩。尤其是冲裁，间隙大了，塌角、毛刺全来了。可你要是间隙太小，模具磨损又剧增。这里面有个平衡点——动态平衡。必须根据材料、板厚、冲速去调。

材料不稳定的锅，冲压背了

材料批次波动，简直防不胜防。同一牌号的冷轧板，不同钢厂出来的，屈服强度能差20%。你模具间隙是按标准调的，结果新材料一上，拉裂了！或者回弹量完全不一样，形面偏差超差。这时候怎么办？修模？往往来不及。

我们现在的做法：进料先做小批量试冲。对，就是费点料，但总比批量报废强。试冲后测关键尺寸，反调模具参数。有时压边力加一点，或者润滑液浓度变一下，问题就没了。但得有人盯着，靠自动化的检测——说实话，很多厂的在线检测就是摆设，灵敏度不够。

问：不锈钢冲压为什么总粘模？
答：不锈钢导热差，塑变热大，加上亲和力强，容易跟模具表面产生粘结。解决思路：一是模具材料用含钴高速钢或硬质合金，表面做TiCN涂层；二是润滑必须到位，用高粘度的极压润滑油，或者干脆用固体润滑剂。还有一招，冲速适当降下来，减少热积累。我们试过一种含纳米颗粒的润滑剂，效果拔群，但价格也吓人。

自动化冲压线的坑

现在都上自动化线，机械手上下料。但有些厂以为自动化就是机器换人，买来就能用。哪有那么简单！

我见过最离谱的：一条新线，模具闭合高度没调好，滑块到底死点位置偏差0.1毫米，连续冲了一周，模具的导柱断了。维修花了三天，直接停产。自动化对模具的定位精度要求高了几个数量级。红外线对中、压力监控、吨位曲线记录，这些一个都不能少。吨位曲线尤其重要，它是模具状态的体检报告。哪天曲线突然多了一个小尖峰，十有八九是废料跳进模腔了。

还有，自动化线最怕模具异物。一个螺丝掉进去，几万块的模具就废了。所以现在都在模具区装高清摄像头，配合AI识别。但AI也会犯傻——有次把油污反光当成金属碎片，整线停机，查了半天，气死人。

问：多工位级进模怎么防跳屑？
答：跳屑是精密冲压的顽疾。原因很多：冲裁间隙偏大、凹模直刃口过长、冲头带磁性、润滑油太多等。解决办法要综合治理：凹模刃口做微小内锥度，冲头采用防跳屑设计（如开气孔、切槽），增大冲头对材料的压紧力，模内增加吹气或吸料装置。我偏好用压缩空气吹，简单可靠，但要控制气路和时序。
