锻造工艺的实战笔记：从模具开裂到锻件折叠，我们学到了什么？

上个月，车间那套新模具又TM开裂了。第三套。

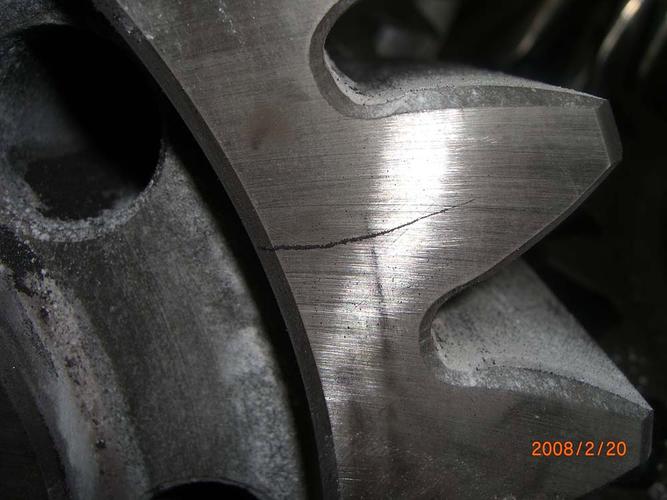

明明用的是进口H13，热处理工艺也按规范走的——真空淬火+三次回火，硬度48-50HRC。结果打了不到两千件，型腔底部径向裂纹。老板的脸比淬火油还黑。说实话，那一刻我真想把手里的工艺卡撕了。

但冷静下来翻记录，才发现问题出在一个极小的细节：预热时间。夜班兄弟为了赶产量，模具装上去直接干，热电偶显示不到200℃就开锤了。热应力不崩才怪。这事儿让我重新审视锻造工艺里那些看似基础、实则要命的环节——很多时候不是技术不够高端，而是执行层面总打折扣。对吧？

模具寿命的「黑洞」：为什么别人能用一万次，你三千就废

锻造成本里最凶的怪兽，不是材料，不是人工，是模具。一副精密锻造模具动辄几十万，寿命差一倍，利润率就是天壤之别。可翻开所有标准教材，只会告诉你“合理设计、正确热处理、充分润滑”之类的空话。呸。

真正要抠的是这几个点：

💡 模具钢选材的陷阱——别迷信进口牌号。H13固然经典，但做铜合金锻件时，热强性根本不够看。试过国内某钢厂的HD13改良钢，寿命从3000提升到6000，成本只上浮20%。可惜供应商批次稳定性像过山车，有时候实测成分铬含量偏低，硬度直接掉梯度。

❗ 热处理的小阴沟——光看硬度报告没用。我见过回火不足导致的早期热疲劳裂纹，金相图里未溶碳化物分布不均，能在型腔拐角处形成应力集中。现在每批模具都要求附带冲击韧性数据，U型缺口试样，<15J直接退货。

💡 润滑的迷思——水性石墨润滑剂喷涂后，到底要不要等它干透？实际经验是：湿膜润滑在高温下瞬间气化，会产生气垫效应，反而导致锻件充不满。但完全干透又容易堆积石墨，堵塞排气槽。最优解？喷完后用压缩空气斜吹五秒，形成半干膜。这个“土办法”让模具粘模次数降了七成。

问：模具预热温度到底多高才合适？我看手册上推荐范围很宽。

答：手册写200-400℃，但这是针对理想工况。我的经验是：小模具（<500kg）用250-300℃，直接在模架上用电热棒加热，保温至少两小时；大型模座必须跟模具一起预热，而且要用红外测温枪扫描十个点以上，温差超过15℃就继续烘。还一个坑——冬季，模具从仓库拉出来可能只有零下几度，必须先在车间放置半天自然升温，否则直接加热会造成内外温差过大，裂纹概率飙升。

锻件折叠：那个永远躲不开的“鬼”

折叠是精密锻造里最恶心的缺陷。不探伤根本发现不了，一旦漏出去装机，就是安全事故。去年给某个商用车供转向节，三个件装机后开裂，追溯原因就是预锻飞边槽设计不合理，导致金属回流包裹，形成深层折叠——磁粉探伤都只能看到表面痕迹，真正的缝隙在皮下0.5mm。

解决思路？第一，别省预锻模。很多人为了省成本，直接把终锻模当预锻用，靠减薄飞边桥部来“二次归属”。这是大忌。预锻模的关键在于体积分配，要让金属顺顺当当地流进型腔，而不是强行挤压。第二，飞边槽桥部高度不能拍脑袋。我吃过一次亏，桥部高度从2.5mm改成3.0mm，原本以为能减飞边，结果折叠率从0.3%飙到2.1%。后来模拟发现，桥部过高导致型腔内压力不足，边部金属冷却过快，提前封死通路，迫使后面进来的金属流往回卷。

问：锻造过程中怎么快速判断润滑是否到位？

答：老法师都靠“听音辨位”。正常锻造的闷响是“嘭——嘶”，如果突然变成尖锐的“嘎吱——”，金属跟模具肯定在干摩擦。但现在的命都捏在传感器手里——我习惯在模座装声发射传感器，把波形接进控制系统，当高频成分超过阈值就自动补喷润滑剂。不过最直观的还是看取出件的光泽：局部发蓝发黑，必是过热和缺润滑；均匀灰黑色说明模具表面有稳定石墨膜。还有个小技巧，脱模抽芯力如果比正常值大15%，赶紧停线检查，别硬撑到下一件。

「寸劲」难控：压力、速度与温度的微妙平衡

精密锻造不像人们想象的，只是“咣当”一锤子买卖。真正决定尺寸精度和组织性能的，是那零点几秒内的加载曲线。尤其钛合金、高温合金这些难变形材料，对温度和应变速率极度敏感。有一回锻造TC4叶片，挤压速度从250mm/s降到200mm/s，仅此一项，等温锻后的室温强度就差了40MPa——因为较慢的速度让动态再结晶更充分，β晶粒细化明显。

所以我们现在用伺服压力机，能预设八段速率的复杂路径。比如初始快下，接触后降至30%速度充填，最后补压阶段再提升到60%。设定这些参数需要反复仿真迭代，但上线调试时，总会有“惊喜”：仿真软件预测的成形载荷1200吨，实际超了1400吨，结果发现是测温红外热像仪镜片有灰尘，导致温度读数偏低15℃，系统自动补偿压了更大力——一个传感器清洁的疏忽，差点让模具过载。

✅ 精密锻造的温度区间正越收越窄。现在的趋势是采用闭环温控：模具内埋热电偶，坯料用高频感应加热，红外实时监测，温度波动控制在±10℃以内。但代价就是，设备投入翻倍，小厂根本玩不起。不过话说回来，不这么玩，何时才能干掉0.1mm的加工余量？

写到这儿想起个事——某次展会见到德国某公司的电动螺旋压机，打击能量控制精度能达到0.5%，国内不少仿制机还在用皮带传动，能量重复精度飘到5%以上。这不是技术障碍，是成本选择。可做高端锻件时，能量稳定性直接关联尺寸一致性，那点设备差价，几次质量索赔就回来了。

看不见的血：材料利用率的「小数点战争」

锻造厂的利润表，最后几行永远是材料成本。现在特殊合金一吨几十万，飞边切掉的都是真金白银。我们有过痛彻心扉的教训：某型号连杆，原工艺下料重量3.8kg，飞边占18%。后来设计闭式预锻模，把飞边比从0.18压到0.08，但模具寿命降了30%，综合一算反而每件成本增了2块钱——因为模具折旧太高。

真正要追求的是全流程最优：用数值模拟优化下料形状，圆棒改异形环，避开大量铣削加工；或者采用小飞边锻造，配合激光切割机代替切边模，省下模具费。甚至，我们在尝试无飞边闭塞锻造，但对模具分型面精度要求苛刻到0.02mm，稍有磨损就产生纵向毛刺，后处理成本反噬。不过做成了，材料利用率能到95%以上，那个单件利润看着就舒服。

再说说锻后热处理的节约空间。现在流行锻后余热淬火，省去重新加热的能耗，但关键要控制好终锻温度，否则晶粒粗大、混晶，力学性能全废。我们引入了在线红外光谱测温，结合PLC控制，一旦终锻温度低于临界点，自动报警并隔离该批次，虽然损失一点产能，但避免了质量风险。

其实锻造工艺越往深处走，越觉得它是材料学、力学、控制工程的综合格斗场。没有一招制敌的绝技，只有无数个细节堆出来的可靠性。那些开口闭口“工业4.0”、“智能制造”的人，可能从来没闻过锻件上脱模剂烤出的焦糊味，没听过模具崩口时清脆的爆裂声。但正是这些现场经验，才让工艺参数变得有血有肉。

最近在试做一种双相不锈钢泵体，耐腐蚀要求极高。锻造窗口只有30℃。试模五次，次次有皮下微裂纹。第六次，换了种预锻角度，加大圆角过渡，成了。原因？之前未考虑该材料在高温区的剪切敏感性，金属流线被撕断。解决办法就这么简单，但找到它花了二十万模具费和三个月时间。

每次走进车间，看到那台老式快锻机还在哐当哐当干活，就忍不住想：锻造工艺这个行当，说到底是手艺和科学的杂交。别迷信书本，也別全靠经验。多下现场，多摸数据，该爆粗口时就爆一句——这才是工程师的模样。
