时间敏感网络(TSN):工业通信的“确定性”革命?别高兴太早

上个月去一家汽车零部件厂,产线又停了。不是机器人坏了,不是PLC故障——就因为他妈的一个网络抖动,控制指令延迟了0.5毫秒。0.5毫秒!在办公室刷网页你根本感觉不到,但在高速冲压产线,那就是干废一堆模具。生产主管对着交换机日志发愣:明明千兆以太网,怎么会这样?其实答案人人都知道:普通以太网根本不承诺实时性。所以这十年工业圈一直在喊“确定性网络”。时间敏感网络(TSN)就是那个被捧上神坛的救世主。但真有那么神?

TSN到底是个啥?能吃吗?

先说清楚。TSN不是一种协议,是一堆IEEE 802.1标准的集合。它要做的事很朴素:让以太网具备确定性。什么叫确定性?就是数据包必须准时到——误差在微秒甚至纳秒级。这对普通办公网是玄学,对工业控制却是基本要求。传统的办法?不上以太网,用现场总线,比如PROFIBUS、CANopen,后来又搞了PROFINET IRT、EtherCAT,这些专有协议其实就是在标准以太网上打补丁,或者干脆改底层。TSN的野心是:不用割裂网络,一条标准以太网跑所有流量——从控制指令、视频流,到办公数据。你细品,这简直是要革了实时工业以太网的命。

时间敏感网络协议栈在自动化产线中的应用示意图
时间敏感网络协议栈在自动化产线中的应用示意图

不过话说回来,TSN概念最早在2005年就萌芽了…那时候叫AVB,给车载音视频搞的。后来2012年IEEE把任务组改名TSN,才开始往工业、汽车上靠。真正热起来是2016年以后的事。现在标准还在不停更新,2024年还有新草案出来。所以很多人觉得这玩意儿还没定型,对吧?但其实芯片厂早就严阵以待了——TI、NXP、博通,都出了支持TSN的交换机和PHY。只是,生态呢?

为什么快十年了还没遍地开花?

为什么快十年了还没遍地开花?
为什么快十年了还没遍地开花?

三个字:太复杂。首先时间同步就劝退一堆工程师。TSN用IEEE 802.1AS,搞的是精确时钟同步,主时钟冗余切换,同步精度要控到亚微秒。你想想,从一个端节点到另一个端节点,几十台交换机转发,每一跳都要补偿时钟偏移和链路延迟。做过网络的人都知道,普通NTP同步能差几十毫秒大家还乐呵呵,来到TSN,直接要抓头发。然后流量调度,门控列表(Qbv),帧抢占(Qbu)……配置起来不是人干的活。站在产线前用笔记本电脑敲几百行XML——那是真酸爽。

最要命的是互操作性。 别看每个厂商都说自己“符合标准”,摆一起就是不通。AVnu Alliance搞的认证到现在也没完全普及。我问过一家做数控系统的朋友,他们买了三家不同品牌的TSN交换机,想搭个demo,结果光调试时间同步就花了两周。最后还是叫了原厂工程师过来调参。这谁敢上产线?

问:那现在市面上宣称支持TSN的设备,到底靠不靠谱?

答:看你怎么用。如果只是拿来做视频流传输,AVB那套就能搞定,很多交换机其实只支持到AVB就敢打TSN标。真正要用于实时运动控制,得支持802.1Qbv、Qbu、AS-REV等全套,这种交换机一只手数得过来。而且价格嘛——一台24口TSN交换机轻松过两万,同样端口数的管理型交换机才两三千。心疼不?

不上TSN会死吗?

当然不会。现阶段很多场景用现有的实时以太网就能满足。EtherCAT循环时间可以干到100微秒以下,PROFINET IRT也能做到250微秒,对绝大多数离散制造够了。问题是——如果你的产线同时还要跑视觉检测、大流量数据采集、与MES/ERP对接,你不得不铺两套网:一套实时控制网,一套信息网。维护成本高,故障排查难,对吧?TSN的价值就在于统一网络。而且你别忘了,OPC基金会搞的OPC UA FX(现场层通信)就是基于TSN的。未来如果基于OPC UA的控制器普及,TSN就成了底层管道。

但说实话,我有点悲观。现在多数工厂的网络水平还停留在“通了就行”,IT和OT部门掐架是常态。你让OT工程师去配门控调度?他只会觉得你在为难他。西门子搞了TIA Portal集成TSN配置,稍微友好点,但门槛还是高。

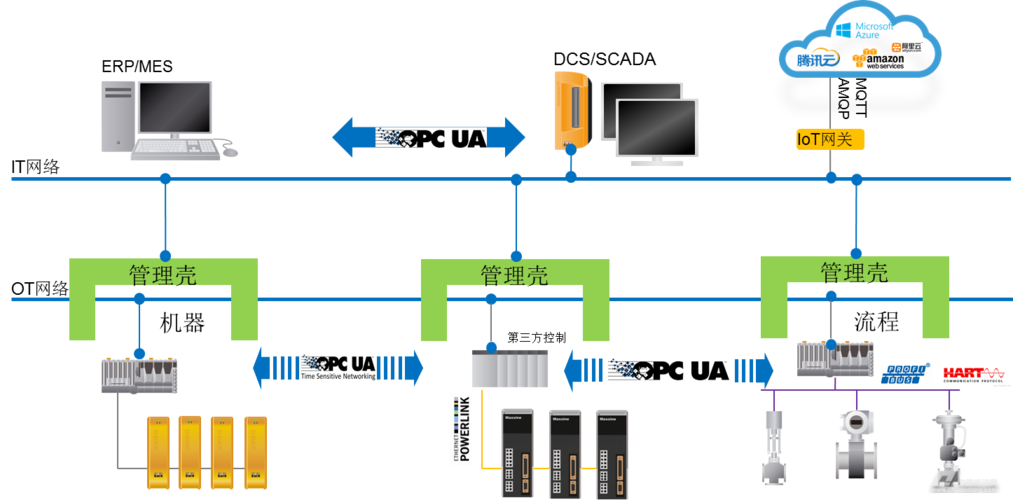

工业领域TSN与OPC UA融合架构图
工业领域TSN与OPC UA融合架构图

问:我们厂正在规划新产线,搞不搞TSN?

答:分情况。如果你们已经有成熟的PROFINET/EtherCAT体系,且没有迫切的融合需求,没必要跟风。但如果你是从零开始,而且设备选型已经倾向OPC UA,那可以大胆上TSN——注意找有经验的系统集成商,别自己瞎搞。另外留意5G-TSN的融合,因为以后AGV、移动机械臂可能要走无线确定性通信,这块2024年已经有一些试验床了。不过别指望一步到位,先小范围试点。

最后:理想很丰满

最后:理想很丰满
最后:理想很丰满

TSN描绘了一个美好的世界:所有信号在统一的以太网上和谐共处,控制器、传感器、摄像头、甚至AGV都通过标准网络互联。确定性、低延迟、高带宽全都要。但现实是,很多标准细节还在修修补补,芯片互操作性问题频出,配置软件不成熟,懂行的工程师少得可怜。我见过最离谱的案例:一台号称支持TSN的交换机,时钟同步精度居然随着负载变化而漂移…那还叫时间敏感?

所以啊,别被厂商的PPT洗脑。TSN确实是趋势,但远没到“即插即用”阶段。工业通信的确定性革命? 再等等吧,至少让子弹飞一会儿。
