工业机器人关节减速机:选RV还是谐波?一个老工程师的真心话

那颗要命的‘关节’

做了十五年机器人集成,最怕什么?不是控制器崩溃,不是伺服报警——而是减速机异响。 那种‘咔嗒、咔嗒’的声音,像死神的倒计时。上周去客户现场,一台负载20kg的焊接机器人,手腕第五轴抖得厉害。拆开一看,谐波减速机钢轮磨损严重,柔轮已经微微变形。你猜怎么着?用了不到8000小时。所以说,选错减速机,真的是在给自己埋雷。

工业机器人谐波减速机磨损钢轮实物
工业机器人谐波减速机磨损钢轮实物

减速机这东西,说白了就是机器人关节的灵魂。它决定了精度保持性、刚度和寿命。很多人看参数表,比扭矩、比背隙,2弧分,1弧分,甚至宣称零背隙——听着诱人,但实际工况是另一回事。振动、冲击、温度、润滑状态,哪一样都可能让理论数据黯然失色。

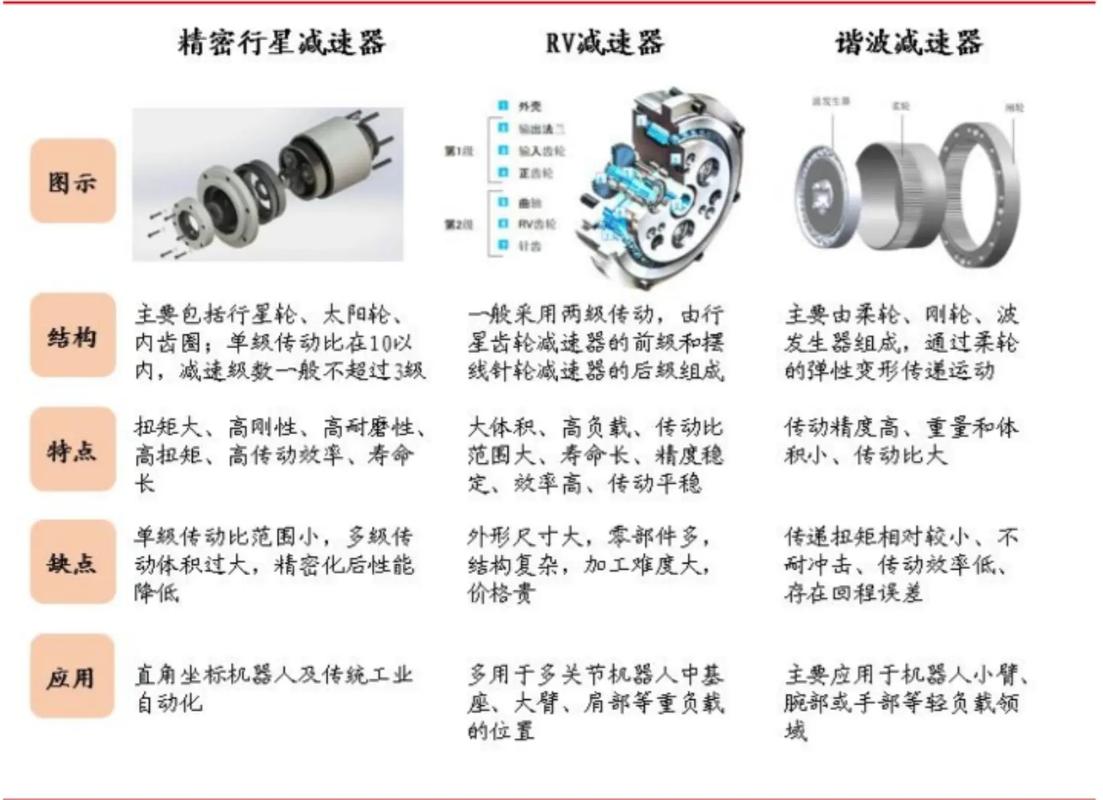

RV与谐波:到底怎么选?

RV与谐波:到底怎么选?
RV与谐波:到底怎么选?

市场上真正统治工业机器人关节的,就两种:RV减速机和谐波减速机。行星减速机偶尔凑热闹,但用在重载高精度场合,差一口气。为什么?

RV:大力士的倔强

摆线针轮结构,两级减速,曲柄轴加行星轮。这玩意儿刚性高,抗冲击能力强。纳博特斯克占了全球大半市场,不是没道理。RV的命门在于工艺复杂,成本高。摆线轮、针齿壳,加工精度要求变态级别。国产也有突破,像是双环传动、中大力德,但一致性和寿命,还得市场验证。说实话,如果你做搬运、码垛、点焊,末端负载超过20kg,甚至50kg以上,RV几乎是不二之选。尤其第一轴到第三轴,倾覆力矩大,谐波根本招架不住。

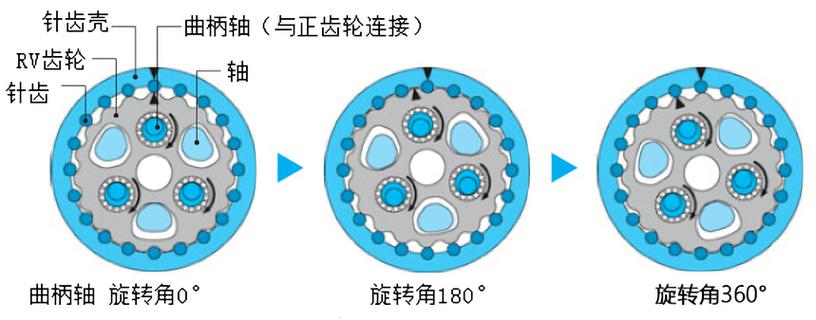

工业机器人RV减速机内部摆线轮与曲柄轴结构
工业机器人RV减速机内部摆线轮与曲柄轴结构

但RV也不是完美无缺。体积大、重量重,小负载机器人上反而累赘。而且,它对安装精度要求苛刻,稍有偏差,曲柄轴承寿命急剧缩短。我见过一个案例:基座安装面平面度差了0.03mm,三个月后噪声明显增大。

谐波:精灵的软肋

谐波减速机靠柔轮变形传动,零件少,体积小,重量轻,精度容易做高。绿的谐波把价格打下来,让协作机器人普及成为可能。但软肋也很明显:刚性差,承受冲击能力弱,柔轮容易疲劳断裂。突然加减速、过载、碰撞,都可能让柔轮报废。所以,小负载(6kg以下)、高速、高加减速的场合,比如弧焊、分拣、装配,谐波更合适。尤其是手腕末端,对重量敏感,谐波是首选。

不过,见过太多人把谐波当万能药。某客户做去毛刺,工艺力不大,但高频振动,结果柔轮三个月就出现裂纹。问:那我该用啥?答:改用行星减速机,虽然背隙稍大,但能扛住振动,或者用RV——可那成本、体积又不允许。所以,选型从来不是简单的扭矩计算,而是对整个应用工况的深度理解。

问:协作机器人为什么几乎都选谐波?

答:协作机器人强调轻量化、柔顺控制、以及人机协作安全。谐波减速机中空结构易于走线,重量轻,惯量小,适合直接驱动。而且协作负载通常在3~10kg,谐波的承载能力足够。但更重要的是,绿的谐波等国产厂商把成本降到协作机器人能大规模推广的程度。如果都用RV,那价格至少翻倍,哪还有现在的市场爆发?当然,也有特例,比如UR早期用过特制的行星,但主流还是谐波。

问:现在国产精密减速机能替代进口吗?

答:能,但在高可靠性场合仍有差距。像埃斯顿、埃夫特等国产机器人本体,已经在批量使用国产RV和谐波,跑了一年多,良率不错。但某些高端应用,比如汽车白车身生产线,停线五分钟损失几十万,谁敢冒险?所以进口纳博、哈默纳科的地位短时间难撼动。不过话说回来,国内厂商学习速度惊人,预计五年内,中低端市场基本会被国产填满。

润滑:被严重低估的关键

减速机失效,70%和润滑有关。油脂不是随便加的。每款减速机都有指定牌号,比如RV常用Mobil SHC 634或者日本协同油脂。换油周期要严格遵守,首次换油一般500小时,之后2000小时或半年。见过太多工厂,要么不加,要么混加,结果齿轮点蚀、磨损、异响。而且,自动润滑系统是趋势,尤其对长周期运行的机器人,能显著延长寿命。

一个新兴趋势:微型谐波与机电一体化

服务机器人、医疗机器人、外骨骼,催生了微型谐波减速机。直径20mm以下,力矩却很可观。日本Harmonic Drive的微型系列,精度惊人,但贵得离谱。国内绿的、来福也在跟进。更前沿的是将电机、编码器、减速机集成为一体,比如Kollmorgen的直驱旋转关节,省去柔性连接,刚性提升一个量级。这种‘关节模组’可能是未来方向。

说到底,减速机选型没有标准答案。每种技术都有它的脾气。别盲目信参数,也别迷信进口。多跑跑现场,拆一拆失效的样机,听听老师傅的骂声,比看十篇白皮书都有用。
