计算机辅助设计(CAD)三十年:那些图纸教我的事

1995年,我第一次摸到CAD——AutoCAD R12,跑在奔腾133上,内存16MB。画一条线,屏幕要闪两下。手放在鼠标上,心里直打鼓。那时候,这玩意儿金贵啊,整个科室就一台,搁在带空调的小房间里。想用?提前填申请表,组长签字,再用软盘小心翼翼拷文件。软盘!现在还有人记得那东西吗?

三十年过去,弹指一挥间。如今打开电脑,三维模型随意旋转剖切,云端协同,手机都能审图。甚至不用自己建模——拓扑优化算法直接给你生出一个外星骨骼般的支架,比人设计的还轻、还结实。我常常觉得恍惚,就像从刀耕火种一脚油门冲进了太空时代。可仔细咂摸,计算机辅助设计(CAD)这个行当,骨子里还是那回事:用工具把脑子里的形状搬到屏幕上,再搬到车间里。只不过,工具变了,脑子也得跟着换。

老式CRT显示器运行AutoCAD R12界面截图
老式CRT显示器运行AutoCAD R12界面截图

从二维到三维:那不是替代,是革命

从二维到三维:那不是替代,是革命
从二维到三维:那不是替代,是革命

说实话,刚推三维的时候,老师傅们抵触得厉害。骂什么“花里胡哨”、“不如三视图直观”。我那时候也半信半疑,直到接了个复杂的铸件项目,需要用砂芯做出异形内腔。二维图?表达一个截面就得画半天,尺寸链标得密密麻麻,审图时一群人围着找错,最后制造出来还是偏差。后来逼着自己学SolidWorks 98,建好模型,直接生成爆炸图,剖切视图自动更新。那一刻,我听到脑中有个声音“咔哒”一下,通了。不是工具升级,是整个思路被颠覆了。

三维参数化建模,厉害在哪?简单说,你定义的不是死的线条,而是几何关系、约束和尺寸逻辑。改个孔位,所有关联特征自动调整。更狠的——现在叫MBD(基于模型的定义),直接在三维模型上标注PMI(产品制造信息),甩开图纸,车间工人拿平板对着数模干活。这不只是少画几张图的问题,而是打通了设计-工艺-制造的任督二脉。波音787就这么干的,咱们很多模具厂也在跟。别不信,去看看东莞那些精密模企,早些年就用UG做全三维设计了。

但问题来了:老一辈设计师的空间思维是二维训练的,转三维很痛苦。所以我总跟年轻人说,趁早跳进三维的坑,别等年纪大了再挣扎。参数化思维,要从第一天就刻进肌肉记忆。

云CAD与AI:设计师会失业吗?

最近两年,AI生成设计(Generative Design)像洪水猛兽。输入载荷、固定点、材料、保留区域,算法几秒钟吐出一堆有机形态,轻量化还满足强度。Fusion 360、SolidWorks 2024、Catia都有这功能。我试过用PTC的Creo跑一个支架——它给出的方案我打死都想不出来,像鸟骨头。第一次见,我后背发凉。这玩意要是普及了,我还干什么?

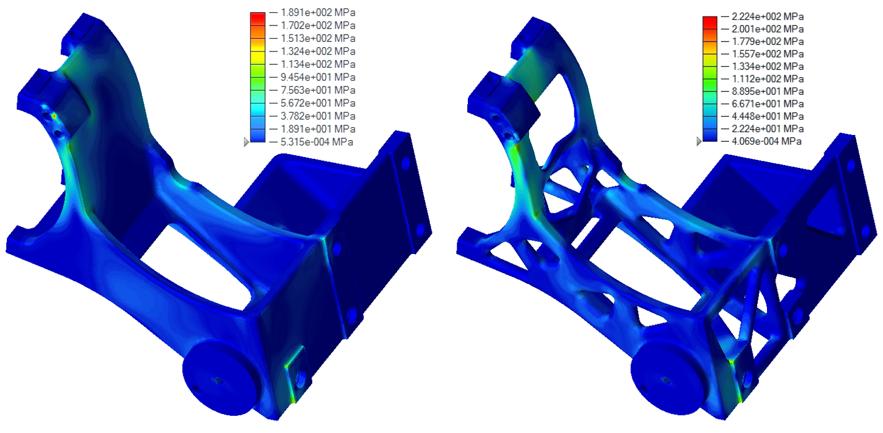

生成式设计拓扑优化发动机支架结果对比图
生成式设计拓扑优化发动机支架结果对比图

冷静下来想,这其实是好事。过去我们大量时间花在建模、出图、改图上,真正的创造占比反而低。AI替掉的是重复劳动,释放的是人的精力。我一个做航空件优化的朋友,现在把初始概念交给算法,自己专注在工艺可行性、材料选择这些核心判断上。效率翻倍,而且方案更优。所以,计算机辅助设计(CAD)不会消失,只会进化成更智能的形态。但设计师得升级——你得懂怎么定义约束条件,怎么评估算法结果,怎么把不可能的数字模型变成可制造的东西。这可比单纯画图难多了。

云CAD呢?直接浏览器建模,Onshape、三维云CAD搞了好几年。小企业特别喜欢,省掉买工作站的钱,还能异地协同。但说实话,咱们做工业的,对数据安全有种本能的恐惧。模型放别人服务器上,半夜会不会被偷走?

于是就有了下面这种典型的纠结:

问:小厂上云CAD安全吗?数据会不会泄密?
答:这问题我年年被问。首先,物理隔离最安全,但效率损失太大。现在的云平台(比如Autodesk Vault、国产的中望云)都有加密传输和细粒度权限控制,比小公司自己管服务器靠谱得多——你自己配台Windows Server,不打补丁,被勒索病毒搞一下,所有数据全丢,哭都来不及。其次,军工等敏感行业有私有云或混合云方案,数据留在本地,算力云上跑。总之一句话:别因为虚无的恐惧放弃实打实的效率,但一定要做足功课选对供应商,别贪便宜用免费个人版搞商业设计——那纯粹是给自己埋雷。

云还有个巨大好处,就是兼容协同。我去年参与一个压铸机项目,供应商在宁波,客户在德国,设计团队在北京,全靠云平台实时评审模型,修改记录全程留痕。要搁十年前,光邮件传文件就能把人搞疯。

选工具:别掉进软件的坑

选工具:别掉进软件的坑
选工具:别掉进软件的坑

聊CAD绕不开选型。市面上一大堆:SolidWorks、CATIA、UG NX、Creo、AutoCAD、中望、浩辰……新手总焦虑哪个最好。其实这是个伪命题。就像问“什么车最好”,得看你要干什么。

  • 做非标自动化:SolidWorks是事实标准,上手快,插件丰富,但大装配(超过5000个零件)就卡成PPT。可以考虑Solid Edge或中望3D,便宜,性能不错。
  • 做汽车、航空:CATIA和NX稳坐头把交椅,曲面能力、系统工程集成没得比,但学习曲线陡峭,价格也吓人。
  • 搞模具设计:UG(现在叫Siemens NX)和Cimatron用得广,数控加工模块强。
  • 二维出图还是王道:有些企业尤其管道路、电气、建筑结构,AutoCAD仍不可替代,但国产浩辰CAD、中望CAD逐渐替代,政府项目还要求国产化。

再说个扎心的事实:很多人抱怨软件不好用,其实是自己没学透。你连快捷键都不愿意记,参数化建模只用“拉伸切除”,那给你什么神器都白搭。软件是笔,手不行,换支笔就能画出好画?

另一个常见问题:

问:现在学CAD,到底是学SolidWorks还是CATIA好?
答:看你想进什么行业。如果是去珠三角那些非标设备公司,SolidWorks一招鲜吃遍天。如果瞄准上海大众、沈飞这类巨头,CATIA是敲门砖。我个人建议:先精通一个主流三维软件(比如SolidWorks或Creo),同时学点CATIA的基础。因为底层逻辑相通,你掌握了参数化、装配、工程图规范,换软件最多两周适应。另外,多学点CAD无关但制造有关的东西:加工工艺、材料、公差分析。纯画图员的路越走越窄。真正的工程师,脑袋里的知识是跨界的。

最后提一嘴国产CAD。前些年确实差距大,但最近中望、浩辰追得很猛。我用过中望3D 2025,大装配流畅度、钣金模块甚至比某些洋品牌强,而且支持二次开发。政策东风下,国产替代是个大趋势,但千万别为了“替代”而替代——关键是数据要兼容,要能平滑迁移。我们厂去年把二维CAD全部换成了浩辰,除了早期有些快捷键不一致手生,很快就顺了。

一点私人体悟

一点私人体悟
一点私人体悟

做这行久了,越来越觉得CAD只是个壳。核心是背后的工程经验和思维方式。数字模型建得再漂亮,车间里做不出来,等于零。所以我现在审设计,先不看数模,直接问设计师:这零件打算用什么机床加工?刀具伸不进怎么办?装夹基准在哪?问倒一片。

记得有回一个年轻工程师拿来一个复杂箱体,三维模型渲染得跟照片似的,漂亮。我瞄了一眼:内直角没清根,刀具根本过不去。他愣住,说“软件里能画出来啊”。对,软件里你能画出一个没有壁厚的完美曲面,但现实世界有公差、有应力、有刀具半径。这就是为什么我总强调:计算机辅助设计(CAD)的“辅助”两个字,千万别忘。它辅助的是你的工程判断,不是替代你的大脑。

这些年,见证过图纸从蓝图到二维PDF,从三维模型到VR虚拟评审,甚至可以戴上头显绕着数字样机走一圈。下一步呢?也许AI会彻底接管细节设计,工程师变成“需求翻译器”。我不知道。但唯一确认的是:手熟、眼尖、脑子活,永远饿不死。工具在变,不变的是那颗想把东西造出来的心。
