计算机辅助工程(CAE)——那些年我踩过的坑和一点心得

干了二十年机械,CAE这四个字母,现在听起来还是五味杂陈。说实话,我见过太多年轻工程师把仿真当成点鼠标的游戏,结果出了事才傻眼。今天不聊高大上的理论,就掏心窝子说说。
工程师检查CAE仿真结果
工程师检查CAE仿真结果
我记得2017年那会儿,公司接了个活,给某车企做转向节轻量化。那时候有限元分析刚刚在公司内部推广,大家都觉得这东西神了。结果呢?做完拓扑优化,觉得没问题,直接开模。样件上试验台,跑了不到十万次,裂了。裂得那叫一个彻底。问题出在哪?边界条件设错了。螺栓预紧力没考虑,接触面当成了绑定。就这么个低级错误,一百万模具费打了水漂。从那天起我就知道,CAE这玩意儿,用好了是神器,用不好就是烧钱机器。

那次差点出事的仿真,给我上了一课

那次差点出事的仿真,给我上了一课
那次差点出事的仿真,给我上了一课
软件算出来的应力云图红彤彤一片,看起来特唬人。但如果你连网格无关性验证都不做,那个结果跟算命没啥区别。有次做变速箱壳体,用四面体网格自动划分,算出来安全系数4.5,心里美滋滋。还是老工程师留了个心眼,让我切一半用六面体再算算。好家伙,局部应力直接高出30%!幸亏没直接发报告。从那以后,谁跟我说“一键生成网格”我就想怼人。复杂的几何,必须人工干预,该切分切分,该局部细化就细化。 问:CAE仿真结果到底能信多少? 答:这个问题问得好。我一般跟新人说,仿真给的是趋势,不是绝对值。你看那个应力集中位置,对不对?温度场分布合不合理?这些定性的东西更有价值。至于算出来的具体数值,不打一个安全系数你敢用?通常结构件至少2到3倍的安全裕度。如果你能拿到准确的材料试验数据,边界条件也足够精确,那才有可能把量化误差控制在可接受范围。但实际工程中,很多输入都是拍脑袋的,比如摩擦系数、阻尼系数。所以我的经验是:永远先用简单的模型验证软件没报错,再逐步加复杂度。最后用实验校准一次仿真模型,这才是靠谱的路子。

别把CAE当万能药,它只是工具链的一环

别把CAE当万能药,它只是工具链的一环
别把CAE当万能药,它只是工具链的一环
现在数字孪生概念很火,好像把模型连上传感器就万事大吉。实际上,数据采集、模型降阶、实时计算,每个环节都可能出问题。我们试过把生产线上的一台注塑机做成数字孪生,结果模具温度场仿真时间需要半小时,根本做不到实时。后来改用了基于降阶模型的代理模型,才勉强跟上。所以说,CAE不是孤立的,得跟试验、跟现场数据配合。有时候,一个经验公式比几百万网格的流固耦合分析还要快,还要准。 问:中小企业没钱买高端CAE软件怎么办?开源软件能用吗? 答:能用,但得有人真正懂。OpenFOAM做流体,CalculiX做结构,都是很有潜力的开源方案。不过学习曲线非常陡。我建议小公司可以先租用云服务,按需付费,算力也够。或者找高校合作,一些计算量大的项目分包出去。千万别图省钱,找个刚毕业的学生瞎捣鼓,搞出来的结果牛头不对马嘴。更可怕的是,开源的求解器参数设置,缺省值可能并不适合你的问题。用开源更考验工程师的功底。

这几年的技术变化,快得让人追不上

说点轻松的。最近几年,无网格法、等几何分析这些新技术开始落地了。前处理的时间省了大半。以前花一整天画网格,现在点几下鼠标,真有点不真实的感觉。还有机器学习辅助优化,拓扑优化跑一次要几小时的日子快结束了。我们试过用神经网络训练一个替代模型,优化发动机支架,结果时间缩短了90%,重量还减了15%。当然,训练数据还是靠CAE生成的。这算不算自举?哈哈。

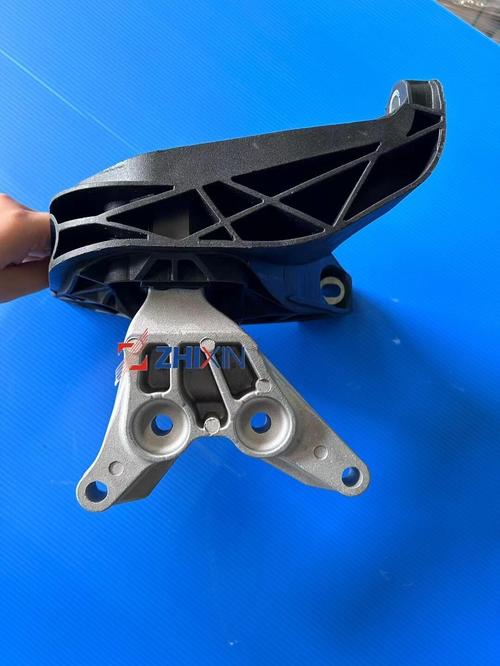

机器学习优化发动机支架结构的对比图
机器学习优化发动机支架结构的对比图
还有就是多物理场耦合。以前做热-机耦合还得在不同软件之间导来导去,现在Ansys Workbench和Comsol都集成得不错。但耦合的收敛性问题还是头疼。有一回做制动盘热机耦合,算到一半发散,查了半天发现是热膨胀系数随温度变化的数据没给完整。细节决定成败啊。 说实话,我经常怀念以前用铅笔和计算尺的日子,但也不得不承认,现在的CAE已经成了设计迭代的核心。没有它,产品研发周期得拉长一倍。只是,别被花哨的可视化欺骗了。那个漂亮的彩色云图,可能藏着一个完全错误的假设。 好了,牢骚发完了。总结?不存在的。工程就是这样,永远在解决问题和发现新问题之间循环。CAE就像一把快刀,用好了切菜,用不好割手。你问我该怎么办?多动手,多对照实验,多问几个为什么。就这样。 最后再补一个QA:问:有没有推荐的CAE学习路径?答:先学材料力学和有限元理论,别急着上软件。然后找个经典案例从头做到底,比如板孔应力集中。对比解析解,调网格,看收敛。再用实验标定。这个过程走一遍,比上十门网课都有用。理论底子不扎实,CAE就是个黑盒子。
