工装夹具设计翻车实录:那些年我踩过的坑

去年秋天,车间那声刺耳的撞击声我现在还记得——新到的五轴机床,配套的夹具直接崩了。工件甩出来砸在防护门上,幸好…没伤着人。那套夹具是我拍板定的,当时图快,用了批退火不到位的45钢。唉,想起来后背都发凉。

定位不是螺丝拧得越死越好

刚入行那会,我总把工装夹具当老虎钳用,觉得大力出奇迹。结果呢?工件变形,公差飘到姥姥家。有个壳体件,铝的,壁厚才两毫米,我用六个压板死死压住,加工完一松,它直接扭成了麻花!老师傅叼着烟,斜我一眼:“小伙子,六点定位原则听过没?过定位了,笨蛋。” 后来才懂,夹具设计的精髓是约束自由度恰到好处,不是跟工件比力气。尤其是薄壁件、异形件,辅助支撑和浮动夹紧才是正道。很多人犯懒,直接上强力磁台或真空吸盘——说实话那也得看场合,平面度渣渣的铸件,你吸得住?

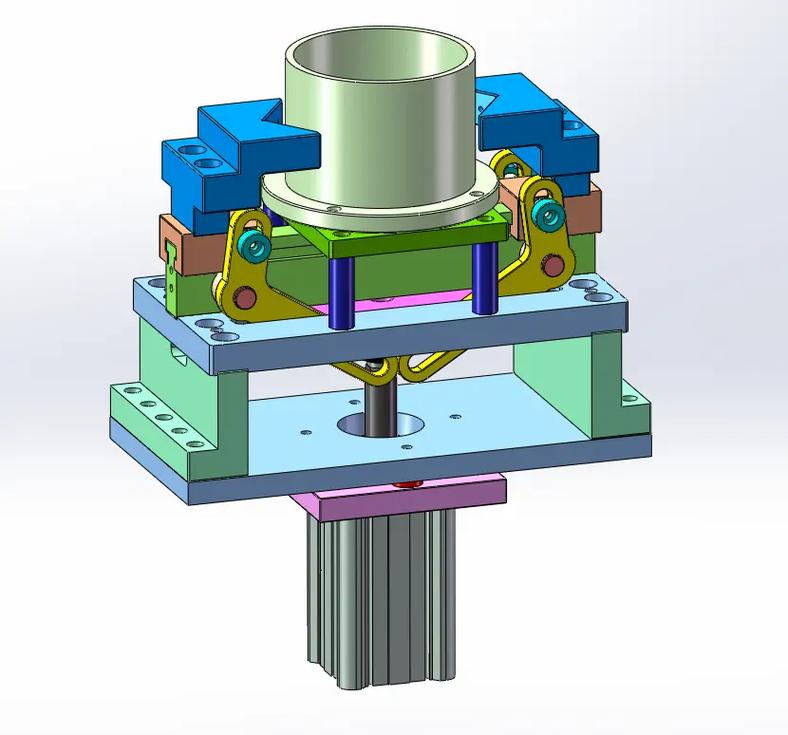

薄壁铝合金零件浮动夹紧工装夹具实例
薄壁铝合金零件浮动夹紧工装夹具实例


现在加工现场,流行气动、液压组合的自动化夹具,带压力传感器。好是好,但调试时把人整疯。上个月一套液压胀紧芯轴,压力调高了0.2兆帕,内孔椭圆了一整批。SQE差点跟我拍桌子。所以说,数字不是金科玉律,手感,经验,跟机床的磨合,缺一不可。尤其现在零件越来越复杂,复合材料、钛合金满天飞,老一套不行了。

快换?反而快不了

零担多品种切换,快换夹具炒得火热。什么零点定位、梅花销、气路快插——会议桌上听着美得很。实际呢?一套号称重复定位精度0.005的系统,用三个月就开始漂——切屑、冷却液渗进去,定位面划伤,你以为是铜板?舍得勤清理不?更坑的是,快换底板安装,基准面平行度没校好,换一次就要重新打表。这还叫“快”换?

问:车间想上自动线,夹具如何兼顾柔性与刚性?
答:👉 优先搞统一定位接口!别每个零件专门造一套底座。学卷烟机行业,用标准基板+可换夹爪模块。刚性靠大基础板保证,柔性靠快换模块实现。另外,液压解锁、机械自锁的结构更耐脏。传感器别太迷信,容易撞坏,除非你舍得加密封和防撞杠。还有,一定要留手动干预通道——全自动线崩起刀来,那场面,酸爽。

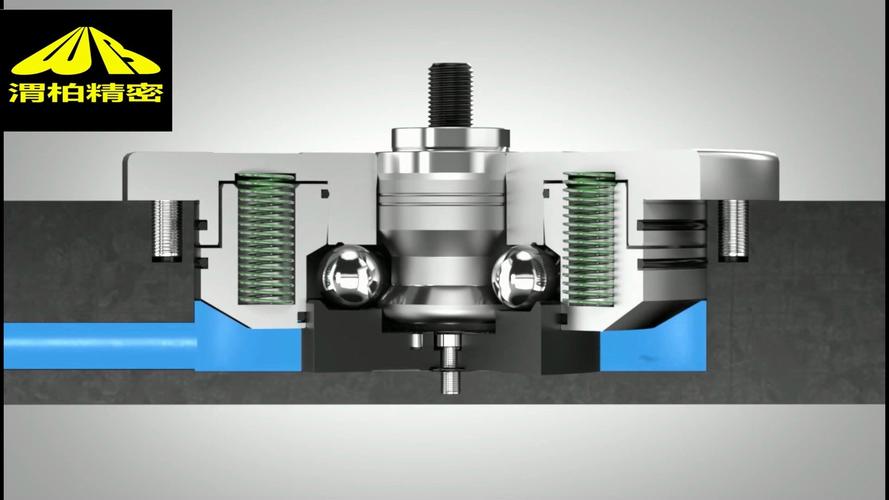

自动化产线零点定位快换夹具系统
自动化产线零点定位快换夹具系统


再一个坑:搞柔性夹具,总想万能,结果样样松。什么针式夹具、自适应卡爪——原理牛,但碎屑一卡,就僵了。我们试过一套,夹紧不规则锻坯,开始完美,半天后针板就被铁屑垫起,工件歪了还不知道。归根到底,要定期清理,要有吹气清屑设计,这些细节没人提,软件模拟里也没有。

材料与热处理:省小钱丢老脸

材料与热处理:省小钱丢老脸
材料与热处理:省小钱丢老脸
早年接过一批急单,夹具用普通A3钢,没调质。头两天挺好,第三天,定位销孔磨大,两孔位置度跑了。老板黑脸,返工成本比省的钱多两个零。从那以后,定位元件必须淬火磨削,至少HRC58,关键件用Cr12MoV或硬质合金。不过话说回来,现在有的厂过度迷信进口材质,SKD11、粉末冶金高速钢…价钱飞起。其实普通场合,渗碳淬火的20CrMnTi足够,非怼上天价M390干啥?工艺不对,黄金也白搭。

问:自制夹具,如何平衡成本与寿命?
答:💡 我的土办法:受力件区分对待。定位块、V形块——上合金钢淬火;压板——45钢调质就够,头部镶铜皮防伤工件;支撑缸——买标准件,别自己车,漏油烦死你。还有,焊接夹具焊渣多,用CrCu耐磨铜合金做定位销,比热作模具钢抗粘。这些经验书上看不到,全是眼泪换的。

突然想起一次,夹具设计时忘了避让刀具路径,铣头直接啃在压板上——那叫一个惊心动魄。这些教训逼着我后来用仿真软件跑一遍,但软件也信不过,必须实际空跑确认。有些东西,比如振动、残余应力,软件没法完全预测。

现在都喊智能制造,3D打印制造夹具也冒出来,随形冷却、轻量化。我试过几回,打印的尼龙夹爪抓塑料件还成,抓金属件?磨损快到哭。除非用金属打印,成本又上去。所以,这玩意目前更多适合小批量试制,量产还得靠传统机加工夹具。不过拓扑优化的夹具基座确实惊艳,减重60%,刚性不减,就是贵。这行业,永远在成本与性能间挣扎。
