开篇：浇口那点事，没你想的那么简单
拿到产品三维图，你第一眼瞅啥？分型线？滑块？顶针？得了吧——我干这行十五年，现在第一反应永远是找浇口位置。为什么？因为浇口选错了，后面模流分析、变形补偿、调机试模，全是无用功。去年一个汽车内饰件，我就因为客户坚持把浇口打在A面，折腾了七次试模，最后客户低头改了位置，一次搞定。那种无奈……唉，不说了。

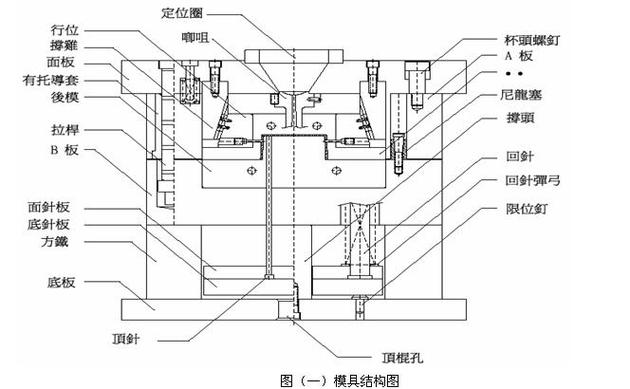

主流道：别小看那根锥度孔
主流道设计，很多人直接默认参数，直径、锥度、拉料杆，有啥好琢磨的？其实这里藏着大坑。主流道直径，根据注塑机喷嘴半径和经验公式，得算比喷嘴口大0.5-1mm，太小憋压，太大冷料多。锥度一般2°-6°，角度太小顶出困难，太大浪费材料。这还不算完，主流道衬套要耐磨、耐腐蚀，热处理硬度至少HRC48。那天去供应商审厂，看到他们用45钢淬火层才2毫米，我当场就火了——这种件能保证十万模？果然，跑了三万模拉毛了，下回他们再也不敢。
分流道：别只画个圆形截面就完事
分流道，原则是：平衡进料，压力损失小，散热尽量少。常用截面有圆形、梯形、U形。圆形最理想，但加工在两边模板各一半，合模偏差就可能错位。所以我经常用梯形，加工在一边模板上，角度5°-10°，方便顶出。记得有个透明笔筒，最初用圆形分流道，老有黑点，后来改用梯形，加大根部圆弧，黑点没了——冷料流动顺畅了。说实话，细节决定成败。
现在3D打印随形冷却水道是趋势，但分流道也能用3D打印做变截面流道，特别是复杂多型腔，可以精确控制填充时间，减少锁模力。我们试过一套模，原先分流道粗细一样，成型后一边缩水一边飞边，用模流优化成变截面，两端填充终点差控制到0.05秒内，问题解决。这钱花得值。
浇口：选型不对，调机师傅想哭
浇口类型多得眼花：直接浇口、侧浇口、潜伏浇口、点浇口、扇形浇口、薄膜浇口……直接浇口最简单，但容易留痕迹，只能用在要求不高的内表面。侧浇口通用，在分型面开设，但浇口凝料要人工切除，麻烦。潜伏浇口可以自动切断，用于多腔小零件，一模48腔瓶盖，每个腔潜伏浇口，开模自动拉断，效率高。但潜伏浇口角度要合理，一般30°-45°，太陡拉断困难，太斜浇口屑可能掉回模具。我们曾有一副模具，潜伏浇口老断不干净，残留一丝塑料在制品上，每天调机师傅抱怨，最后把浇口镶件加硬抛光，角度改小5°，奇迹般解决了。
至于点浇口，三板模常用，浇口痕迹小，但最头疼的是流道板脱落，点浇口直径通常0.8-1.2mm，磨损后变大，压力下降，得定期检查更换。我见识过一套模具，点浇口磨损后，本来充填不满下突然好了，以为是模具活了，其实是浇口变大了流量增加，产量是高了，但溢料飞边也来了。所以，别想偷懒。
QA问答：你关心的模具浇注系统痛点
问：浇口位置到底怎么选？有标准套路吗？
答：没有万能套路！基本原则：浇口要设在壁厚最厚处，有利于保压补缩；远离受力、外观要求高的区域；避免喷射、蛇形流；考虑排气，熔接痕尽量在非关键部位。模流分析是必须的，别凭空想象。比如做齿轮，中心直接浇口最合适，做长条壳子，侧浇口从一端进，但要小心翘曲。有次浇口打在齿轮中心，实际填充到一半熔体分裂，因为齿轮有嵌件，改到旁边三点潜伏浇口，纤维取向也好，强度反而高了。
问：浇口尺寸怎么定？大了小了各有什么后果？
答：浇口截面大小根据产品重量、壁厚、材料流动性来。太大会延长冷却时间，产生凹陷，太小则压力损失大、高剪切导致物料降解，产生银丝。一般经验：侧浇口厚度取壁厚的0.5-0.8倍，宽度取厚度的1.5-2倍。潜伏浇口小端直径0.8-1.5mm。实际调机时，看浇口凝料，如果太粗说明剪切不足，太细太脆可能是降解。随时调整浇口镶件，不要一条道走到黑。
最后叨叨几句
浇注系统设计不是画图工的事，是系统思考的体现。从主流道到浇口，每一步都要考虑原料特性、注塑机性能、模具结构、自动化生产需求。这些年被某些“差不多先生”坑惨了，该算的不算，该模拟的不模拟，拿去试模，废了一批料，又说材料不好。哎，老老实实，模流报告先出来，再开模具，不行吗？现在客户交期又紧，设计就得一次到位。我强烈建议，在新项目评审时，把浇注系统作为“A类项”来把关，模具质量一半看你的水路和浇口。
还那句话：浇注系统做好了，模具寿命长、调机快、次品少。这省下来的时间，不比啥强？
