阳极氧化工序避坑指南：参数、挂具与封闭的致命细节

说实话，干了这么多年铝表面处理，阳极氧化这活儿，说简单也简单，说难——能把人逼疯。有时候一天丢进去几槽料，出来的全是废品。不是颜色花了，就是膜层一蹭就掉，要么硬度上不去。😩 老师傅的经验书里不会写透，全靠你交学费。今天我就把那些掉坑后爬出来的淤青，摊开给你看。别嫌啰嗦，全是真金白银换的。

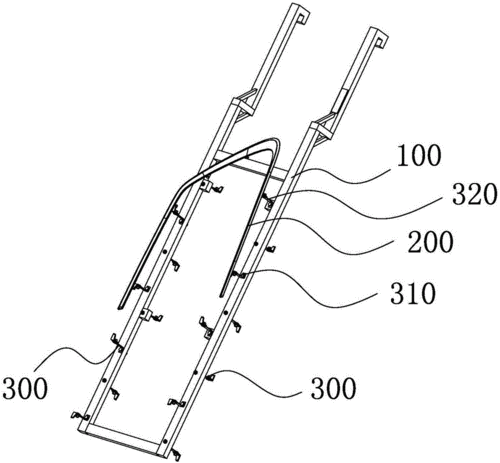

挂具设计：被忽略的电流枢纽

很多新手以为，阳极氧化嘛，硫酸槽、电流表、控温棒，参数对了就万事大吉。大错特错❗ 我见过最惨烈的翻车现场，整架料全毁，查遍记录仪，所有参数纹丝未动。最后发现，挂具换了一批，材质没问题，但弹片角度差了5度。5度啊，朋友们——接触电阻直接起飞，局部过热，氧化膜烧灼得像癞蛤蟆皮。

问：为什么挂点附近总烧焦？
答：别光盯着电流密度表，挂具的接触电阻才是隐形杀手。弹力不够，工件和挂钩之间形成微弧，热量聚集先把氧化膜烫糊，后续长出的膜自然坑坑洼洼。💡 小技巧：上架前用细砂纸蹭一下触点，除掉自然氧化层，比什么高级夹具都管用。还有，钛合金挂具虽贵，但你别省——普通铝挂钩用几次自己就成阳极，分走电流，让工件挨饿。

挂具的另一个坑，是遮蔽。很多人以为胶带一贴就齐活儿，结果槽液从缝隙渗进去，该封闭的地方全染色了。✅ 正经做法：用专用耐酸碱遮蔽胶，配合硅胶塞，千万别省那点边角料时间。

染色秘密：pH值差0.1，颜色就歪到姥姥家

阳极氧化后染色，最容易翻车的一步。你以为色粉配比精准就够了？天真。染槽的pH，哪怕漂移0.1，出来的颜色立马给你脸色看。尤其是黑色——做哑光黑，出来却带红棕底，客户拒收，整批返工，你说是槽液老了，其实是pH软了。

问：做哑光黑，出来却带红棕底，咋整？

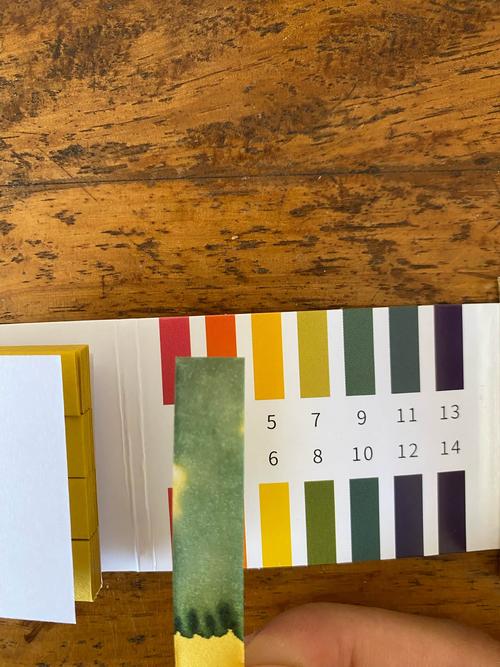

答：别急着换染料。先测pH——4.5～5.0是黄金区间。高了，染料水解，色光偏红；低了，上色快但封孔后发雾。还要查染液温度！超过60℃，有机染料开始分解，色相一日三变。❗ 我吃过亏：冬天加热棒坏了，染液20℃，硬生生泡了二十分钟，出来颜色浅得像褪色牛仔裤。后来学乖了，恒温55℃，pH自动补加醋酸，再没出过鬼。

对了，染色后的封闭，很多人敷衍。用水煮沸就完事？💥 你不控制pH和封闭剂？膜孔没封好，染料会慢慢渗出来，两月后颜色花得像泼墨画。务必用含镍或中温封闭剂，配合去离子水，煮够时间——轻则褪色，重则锈蚀。

硬质阳极氧化：低温？脉冲？经验派与数据派的较量

硬质阳极氧化，追求的是那层又硬又厚的膜。传统做法：硫酸槽泡着，温度打到0℃附近，电流密度往死了加。结果烧焦、边缘崩裂、脆得像玻璃。老师傅靠手感，摸一下槽液就知道行不行；新工程师抱着文献，张口闭口脉冲参数。到底听谁的？

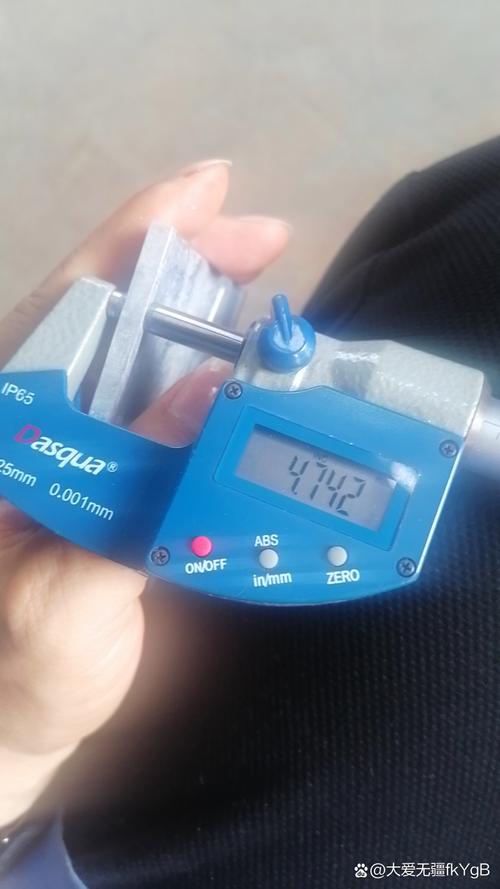

我现在的做法是——混合。没错，把经验参数化，用数据监控。低温确实好，但零下五度以下，膜层应力大，你工件设计又有尖角，必裂。✅ 实战：温度控制在-2～2℃，配合脉冲电源，电流密度平均2.5A/dm²，峰值可以冲到4A，膜厚均匀，硬度轻松过500HV。💡 别迷信单一添加剂，草酸、酒石酸混搭，能平滑膜孔，降低烧焦风险，这招是跟一个德国技师偷师的。

还有一件事，硬质氧化后千万别去碰氢氟酸清洗——膜一碰就烂，啥也不是。

说了这么多，其实就一句话：每个参数背后都是物理和化学的拉锯战。你漠视细节，它就给你颜色看。阳极氧化这行，没有一劳永逸的方案，只有时时绷紧的神经。
