价值流图(VSM)——画了十年,你可能一直在画废纸

又一家工厂的墙上,贴着一幅巨大的价值流图。箭头、三角形、数据框……真专业。然后我问车间主任:‘这张图多久更新一次?’ 他愣了三秒,说:‘一年?可能吧。’ 得,又一张废纸。

说实话,这种情况我见得太多了。价值流图(VSM)在精益圈几乎成了标配,但真正用对的,不超过三成。多数人画完就裱起来,当作文化墙的一部分——还不如直接挂幅山水画,起码养眼。

一、VSM 不是流程图,别糟践了

你是不是也这么干过:领了任务,叫上工艺部的小王,拿份工艺路线图,照着画——工序顺序、设备名称、搬运距离……就差把尺寸标上,完事往 PPT 里一贴。醒醒吧!那叫流程图,不叫价值流图。

价值流图的核心是什么?流动。是物料与信息如何流动,是时间如何被吞噬。真正的 VSM,得从顾客需求出发,倒推节拍时间(Takt Time),把每个工序的周期时间(C/T)、换型时间(C/O)、设备可用率、质量水平……一个个填进数据框。然后——最关键的——画出那条从原材料到成品发货的时间线,增值与不增值的对比。看到底部那个长长的尾巴,全是等待和搬运,你才会倒吸一口凉气。

我经常说,没画出时间线的 VSM,等于白画。因为那根锯齿线才让你看见,所谓的“高效”产线,增值比可能连 3% 都不到。

问:绘制价值流图应该谁来参与?我们以前都是 IE 一个人搞定。

答:这正是最常见的错误。IE 独行侠画出来的东西,车间班组不认,数据也多半是编的。真正的 VSM 必须跨职能团队一起动手:生产、质量、工艺、计划、甚至供应商和客户代表。最好是大家拿着秒表,蹲在现场,一个工序一个工序地测。只有亲眼看见毛坯在库房睡大觉、半成品堆成山,才会痛,才会想改。

二、数据框里的猫腻:那些见不得光的“秒表魔术”

再说说数据。你去车间,问班长:“冲压这序 C/T 多久?” 他张口就来:“4 秒!” 你敢信?拿秒表掐十次,发现平均要 8.5 秒——4 秒是设备机动时间,装夹、取件、自检全没算。还有更绝的:把换型时间摊进批量里,OEE 做得漂漂亮亮,实际单件流根本跑不起来。

画 VSM 的时候,必须用现场实测数据,而不是报表数据。❗ 我吃过亏:有次给一家齿轮厂做未来状态图,用 ERP 里的标准工时算,节拍完美匹配。结果布局一改,全崩了,因为实际 CT 比标准工时高 30%。后来逼着他们每天抽一小时写实,花了两周才拿到真实基线。

说到这儿,想起一个经典场景——

工程师在冲压线旁用秒表测量周期时间
工程师在冲压线旁用秒表测量周期时间

所以,画 VSM 的第一步,是放下键盘,拿起秒表和记录板。没有现场实感,就别谈价值流。

三、从现状到未来:那个该死的爆炸圈,你该往哪儿放?

现状图画完,高潮来了:找爆炸点(Kaizen Burst)。说白了就是看到哪儿堵心,就在哪儿画个刺眼的星号,写上“在制品减 50%”、“换型缩到 3 分钟”之类的狠话。但大部分人的爆炸点,太温柔了。什么“加强培训”、“优化流程”——废话!要写就写具体的、可量化的、一针见血的。

有一次在一家医疗器械厂,发现他们的装配线前后段平衡率只有 52%,前道拼命做,后道干瞪眼。班组长居然说:“这是历史问题,解决不了。” 我当时直接在图上炸了两个点:1) 建立 FIFO 通道,限高 2 件;2) 后道工位合并,由 5 人减至 3 人。吵了两天,最后按这个改了,产能提升 40%。

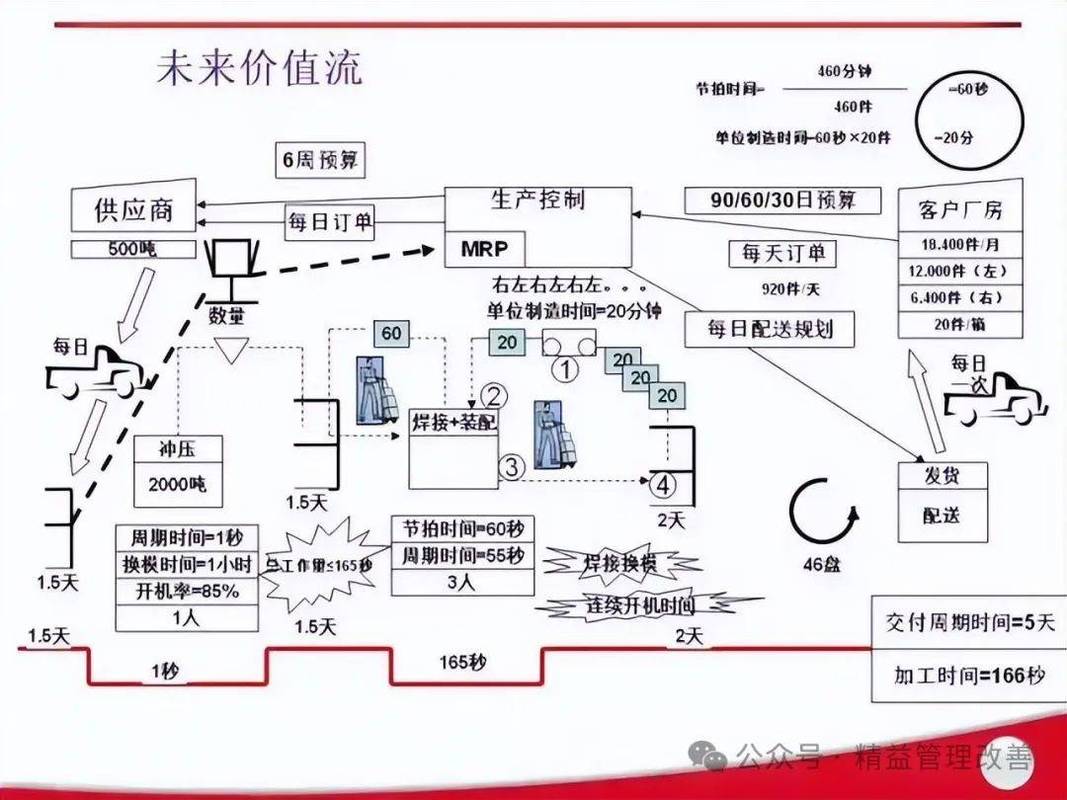

价值流图未来状态改善爆炸点手绘标记
价值流图未来状态改善爆炸点手绘标记

未来状态图的诀窍是什么?不是盯着消除浪费,而是创造连续流。尽可能把工序串起来,让产品不停顿地走完。实在连不起来的,设拉动(Pull),看板也好,超市也好,别让上游瞎干。记住:库存是万恶之源,但断流是死刑。

四、数字化 VSM:别让屏幕变成另一种形式主义

四、数字化 VSM:别让屏幕变成另一种形式主义
四、数字化 VSM:别让屏幕变成另一种形式主义

最近几年,工业物联网(IIoT)火了,数字 VSM 应运而生。从设备自动采集数据,实时生成价值流图,大屏上红黄绿闪烁……看起来很酷,对吧?但小心,又是一个大坑。

我用过某知名 MES 厂商的“实时 VSM 模块”,现场传感器布了上百个,结果屏幕上全是延迟 2 小时的 C/T,报警天天响,没人处理。原因?数据没人分析,改善没人牵头。数字化 VSM 只是工具,不能替代现场观察和团队改善。数据再准,没人去捅那个爆炸点,它还是废纸——不,废屏。

问:数字化 VSM 工具选型有什么建议?我们老板想上,怕踩雷。

答:给你三条血泪经验:第一,先跑通手工 VSM,连数据采集规范都没有,上了系统就是垃圾进垃圾出;第二,选开源或轻量化的,别被大厂捆绑,后期定制成本吓死人;第三,强制关联改善任务——没有改进行动的实时 VSM,那是电子相框。换句话说,系统必须能自动派发改善工单,追踪到闭环,否则就是高级版 PPT。

最后聊句题外话。我见过最厉害的价值流图,画在食堂的玻璃墙上,用白板笔。每天中午,生产经理端着餐盘,用红笔画两道线,调整一下拉动信号。那个工厂的库存周转率,是全集团第一。工具极简,效果极佳。

VSM 不是目的,是手段。画完撕不掉,烧不毁,才是真功夫。
