计算机辅助工程(CAE)实战:从仿真翻车到一次成功的关键细节

去年帮一家泵厂做叶轮优化,我差点把键盘砸了。仿真出来的效率曲线漂亮得不像话,实验台上测出来的数据就像是另一个世界的产物。差了将近12个百分点!当时脑子里只有一句话——计算机辅助工程(CAE)这东西,信它你就输了?不,是用错了你就输了。

说实话,CAE发展到现在,无论是有限元分析(FEA)还是计算流体动力学(CFD),界面都越来越花哨。一键化操作让刚毕业的工程师也能点出五颜六色的云图。但云图再炫,算不准就是废纸。那次翻车之后,我带着团队复盘了很久,发现几个几乎所有人都会踩的坑——这些细节,教科书不讲,软件培训也只是一带而过。

网格不是越细越好——误区与代价

刚入行那会儿,我也追求网格数量。加密、再加密,直到把工作站跑得嗡嗡直响,仿佛网格越密结果就越接近真理。后来被现实抽了一巴掌。某次做汽车刹车盘的热-结构耦合,网格总量飙到八百万,算了整整两天两夜。结果呢?温度场分布和实际情况南辕北辙。原因很简单:接触面附近的网格过渡太生硬,局部高应力区的单元长宽比严重畸形,求解器根本没办法收敛到一个物理上有意义的结果——算出来的应力奇异点,比实际值高了3倍。

网格划分真正的功夫,在于梯度适配。你得预估物理量变化剧烈的位置,提前做局部细化,同时保证相邻区域的尺寸过渡比不超过1.3。这一条经验,是我从当年HyperMesh前处理里一个个失败案例中硬磕出来的。

计算机辅助工程仿真网格对比 差网格 vs 好网格
计算机辅助工程仿真网格对比 差网格 vs 好网格

问:“网格细化到什么程度才算够?有没有一个通用标准?”
答:坦白讲,没有一刀切的答案,但你可以做网格无关性验证。比如先跑一个基准网格,然后把关键区域的单元尺寸减小30%,再跑一次。对比两次结果的差异——如果某个关注量(比如最大等效应力或出口流量)的变化小于2%,基本上就可以认为网格影响不大了。记得,无关性验证要分区做,不能一下子全加密,那等于浪费计算资源,而且容易掩盖局部收敛问题。

边界条件:最容易被忽视的“魔鬼细节”

我不止一次看到工程师在设置边界条件时,直接照搬理想化的教科书案例。固定约束、“滑移壁面”乱给……这么做出来的仿真,真的只能叫“动画演示”,离工程差着十万八千里。举个例子,一个焊接结构件的变形分析,如果把夹具和工件的接触完全处理成刚性连接,那么得到的残余应力分布就会严重失真。实际上,夹具本身也是弹性的,甚至会在施焊过程中因受热而产生微小位移。忽略这个,你优化的焊接顺序可能全是错的。

还有一次做流场仿真,进出口边界直接给了均匀流速和压力出口。结果发现旋涡脱落频率和实验差了15Hz。后来排查发现,入口管道上游其实有一个弯头,来流本身就带有约3°的预旋。就这3°,把整个下游的非定常特性彻底改变了。后来我们不得不把计算域向上游延伸了两管径,用实测速度剖面作为入口条件,这才对齐了物理世界。

换句话说,边界条件的值从来不只一个数,它应该是一个分布,甚至是一段历史——尤其是涉及瞬态问题时,初始状态怎么给,决定了你算出来的是真相还是幻觉。

问:“仿真结果和试验对不上,通常从哪查起?”
答:先查边界条件!我自己的排雷顺序是:① 材料参数是否接近真实工况?比如考虑温度依赖了吗?② 约束和载荷的施加位置是否与实际一致?尤其是螺栓预紧力、过盈配合的处理。③ 如果是动力学问题,阻尼设定是不是拍脑袋给的?④ 网格质量复查,只看歪斜度和正交性两个指标。绝大多数情况下,这几步走完就能找到症结。别一上来就怀疑求解器,它比人诚实多了。

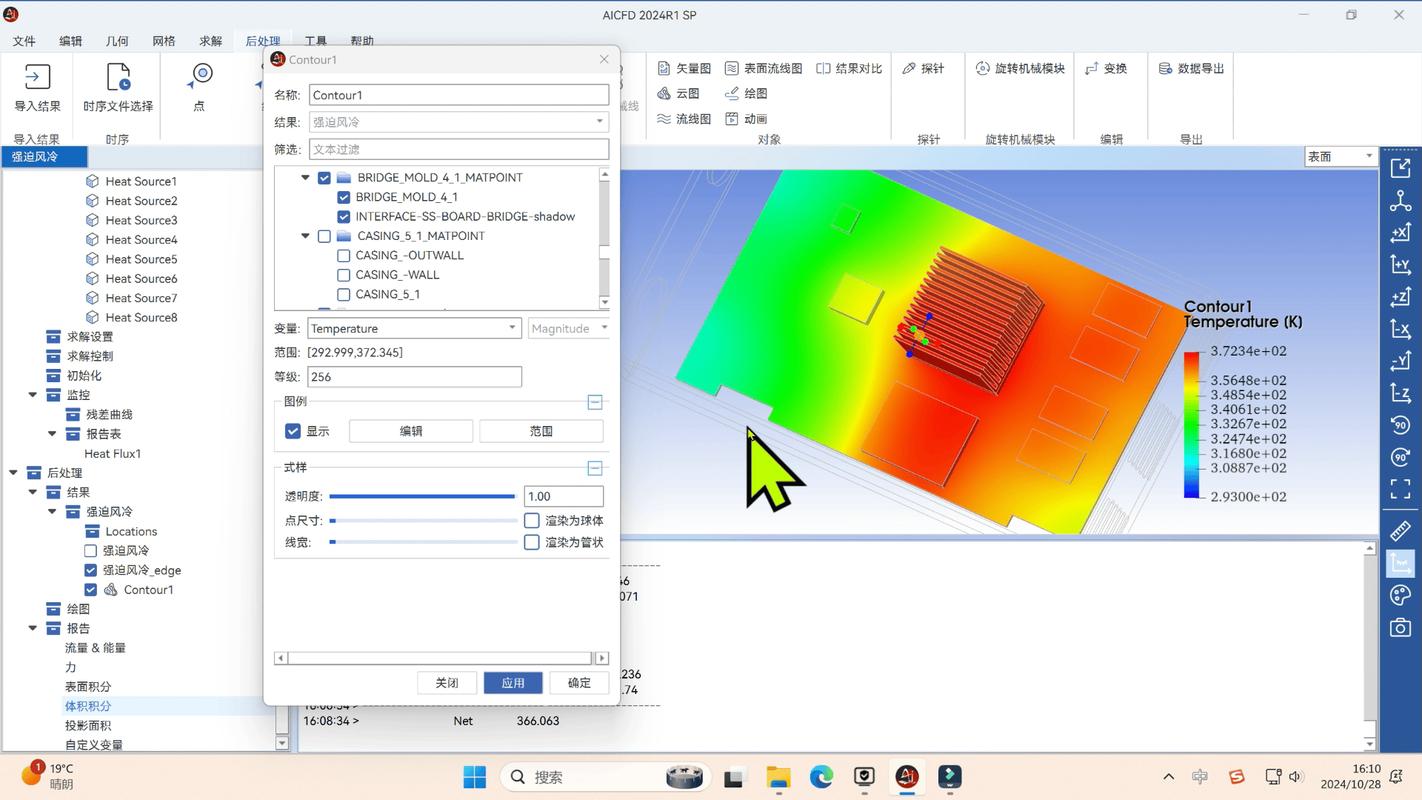

CFD仿真边界条件设置 速度入口profile
CFD仿真边界条件设置 速度入口profile

多物理场耦合:当你以为算准了,其实差之千里

这几年多物理场耦合越来越热,尤其是流固耦合(FSI)和热电耦合。但耦合这事儿,水太深了。我曾经做过一个换热器的双向热固耦合分析:流体温度变化导致固体膨胀,膨胀反过来又改变流道形状,进而影响流体分布。为了节省时间,我让团队先算稳态流场,然后把壁面温度map到固体域做热应力分析——这种“单向耦合”策略在很多咨询报告里都被宣称“精度足够”。

够什么呀!实际运行中,换热器出口温度的波动幅度被低估了40%,因为忽略了固体变形对流场边界的实时反馈。后来咬咬牙换成双向迭代耦合,每个时间步内流体和固体求解器交换数据5次,总算把出口温度的脉动幅值算准了。代价是计算时长翻了6倍。

所以说,多物理场耦合最核心的决断,不是选什么软件,而是判断耦合强度到底需不需要双向。我的个人建议:如果固体变形足以引起流体域几何产生超过单元尺度10%的变化,就别偷懒了,老老实实双向耦合。否则,得到的结果充其量只是个趋势参考,别拿来拍板。

还有个经常被问到的:收敛性。非线性问题里面,收敛判据别一味用默认的残差1e-4。有时候,残差是降下去了,但关键监测点的物理量(比如某点的位移或温度)还在漂。你得多设几个监测点,看到它们都不动了,才算真收敛。这个习惯,我是在用Abaqus做橡胶密封件大变形分析时养成的,当时被默认收敛准则坑得产品样机漏油,差点酿成大祸。❗

CAE这条路,说到底,是不断在“物理保真度”和“计算效率”之间走钢丝。没有任何软件能替你思考,也没有任何一键求解器能包打天下。那些漂亮的云图背后,是无数个被深夜的电话吵醒、被告知“样机又出问题了”的时刻。不过话说回来,当你终于把仿真和试验调到高度吻合,那种快感——就像把所有拼图严丝合缝地按进去——无与伦比。💡

最后说句可能得罪人的话:别总追新算法、新版本。先把基本的材料本构、接触算法、收敛控制玩透彻,用最朴素的单元类型,也能解决大部分工程问题。不信你试试。
