VFD变频驱动:我踩过的坑够写本书了,这几点你必须知道

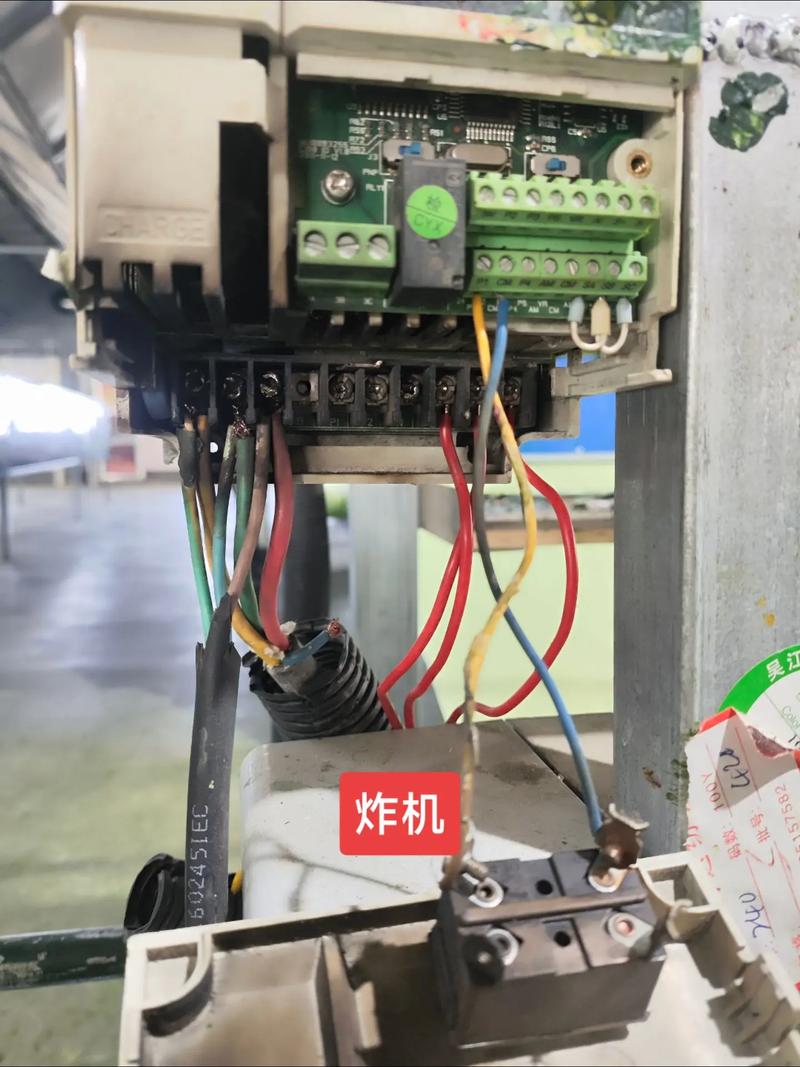

一、那个烧了三台变频器的倒霉蛋

一、那个烧了三台变频器的倒霉蛋
一、那个烧了三台变频器的倒霉蛋

先讲个真事儿。前年冬天,隔壁老王厂里新上了一台空压机,配了台某大牌的VFD。结果三个月烧了三台变频器——对,你没看错,三台!变频驱动(VFD)选型这件事,真不是照着样本勾个功率就行。

第一台,过热保护跳闸。查了半天,安装柜子通风孔开小了,变频器像在桑拿房里工作。第二台,IGBT炸了…原因是负载是螺杆空压机,启动扭矩大,而他们选的居然是通用型V/F控制模式。第三台更冤,雷雨天气浪涌击穿,连个电抗器都没加。

说实话,变频器这东西,娇气起来比PLC还难伺候。但用好了,节能率20%~50%不是吹的,尤其风机水泵类负载。那句老话——三分产品七分装,到VFD这儿简直就是七分装外加三分调。

二、参数设置——老电工都容易栽跟头

变频器参数代码少说几百条,但真正要命的就那么几个。先说加速时间,很多人喜欢设得极短,听着电机声“呜呜”地窜,很爽是吧?电机扭矩瞬间过冲,机械冲击大得你想哭。碰到大惯量负载,比如离心机、搅拌机,必须延长加速时间或者开启S曲线加减速。否则传动轴扭断别怪我没提醒。

还有那个V/F曲线。风机水泵这种平方转矩负载,得调成平方特性,能多省不少电。可很多人无视,永远出厂设置——标准直线,结果低频时磁通不足,电机转矩起不来,要么过流报警。矢量控制更爽,开环矢量能让低速扭矩吊打V/F模式,但自学习一定要做准。静态自学习不够?那就做旋转自学习,让变频器真正认识你的电机。

问:变频器一定要配制动电阻吗?
答:不一定,看你负载惯量和减速需求。频繁急停、重物下放(如提升机)时必须配,否则母线电压飙升,要么报过压要么炸IGBT。一般风机慢慢停,不配也无所谓。不过话说回来,加个电阻没多少钱,烧个IGBT模块你的表情就会很精彩。

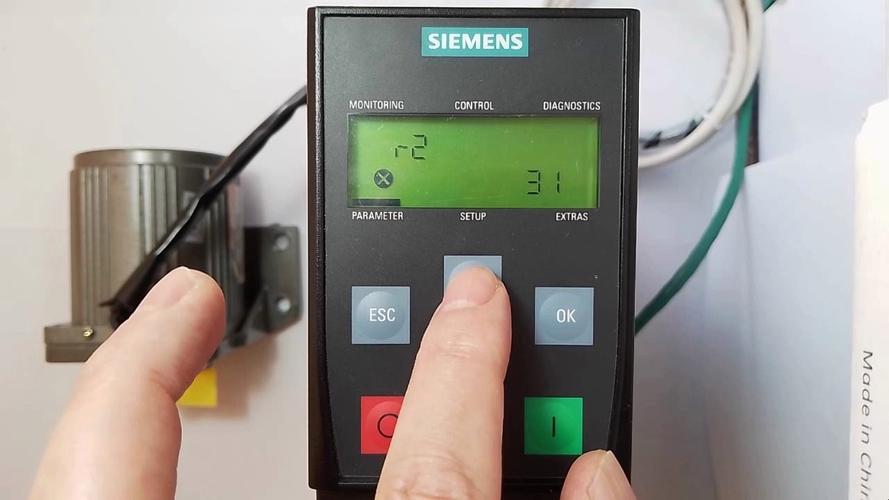

变频器参数设置面板操作实拍
变频器参数设置面板操作实拍

三、谐波这玩意儿,真让人头大

VFD能省电,但电网上它可是个污染源。二极管整流产生大量5次、7次谐波,回馈电网让变压器发热、电容炸裂、PLC信号乱跳。我见过最离谱的案例,一台200kW变频器一启动,同电网的数控机床定位都飘了——就因为谐波干扰了伺服编码器信号!最后查了三天才确定根源,老板脸都绿了。

解决方案?输入端加交流电抗器能滤掉不少谐波,成本不高效果立竿见影。如果还超标,再上无源滤波器或有源电力滤波器(APF)。还有,输出电抗器也建议加,特别是电机电缆超过50米时。长电缆的分布电容会让变频器输出侧电压尖峰翻倍,分分钟击穿电机绕组绝缘!

问:听说加输出电抗器能延长电机寿命?
答:是的,特别是长电缆和普通电机(非变频专用)。它能抑制du/dt尖峰,保护绝缘。不过注意了,普通电机由VFD驱动,绝缘寿命本身会打折扣,建议变频电机或增强绝缘电机。你问差多少钱?嗯……你烧个电机就懂了。

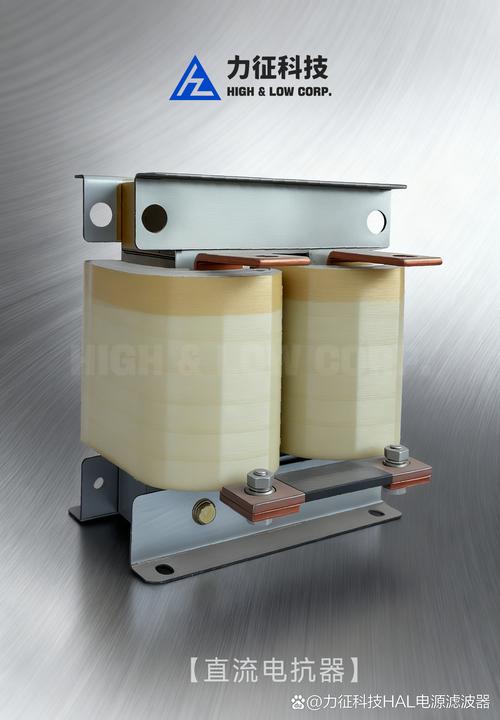

工厂现场变频器电抗器与EMC滤波装置
工厂现场变频器电抗器与EMC滤波装置

四、现在的新技术,不服不行

四、现在的新技术,不服不行
四、现在的新技术,不服不行

这些年变频器技术进步太快了。以前想都不敢想的功能,现在都成标配。比如永磁同步电机驱动,同步磁阻电机控制,连参数自辨识都全自动了。还有集成PLC功能的VFD——一个小变频器带逻辑控制、PID调节、甚至多泵轮换,连小PLC都省了。工业4.0来了,集成现场总线如PROFINET、EtherCAT直接和上位机双向通信,不仅能调速,还能上传电流、温度、故障代码,预测性维护一下子就落地了。

不过最让我惊喜的还是碳化硅(SiC)器件的应用。以前低压VFD的开关频率最多8 kHz,电机噪音尖锐。现在SiC变频器轻松上到64 kHz,电机安静得像睡着了,体积还能缩小一半!散热片?拆掉一半都不烫。就是价格…咳咳,目前还是土豪专属。但趋势在这儿,未来几年肯定下沉。

说到底,变频驱动(VFD)已经从单纯的调速工具变成了智能电机控制中心。懂它的人,能帮工厂省下一大笔钱;不懂的人,天天蹲在配电室挠头。所以啊,别等跳闸了才翻手册,核心参数和选型逻辑得先装进脑袋。

最后再啰嗦一句:千万别信那些“万能变频器”的鬼话。负载特性、环境工况、电网质量,三个维度一样不能妥协。否则,下一个烧机的倒霉蛋说不定就是你。
