工业仪表实战:从选型到维护,那些教科书不讲的坑

去年在浙江一家化工厂,我亲眼见到一台崭新的压力变送器,装上才三天,信号乱跳。拆下来一看,取压孔堵得严严实实——介质结晶了。厂家来人也懵了,说参数选得没问题啊。没错,量程、精度、材质全对,唯独没考虑介质特性。这事儿让我至今耿耿于怀。工业仪表这行,栽跟头往往不是因为不懂理论,而是细节里藏着魔鬼。

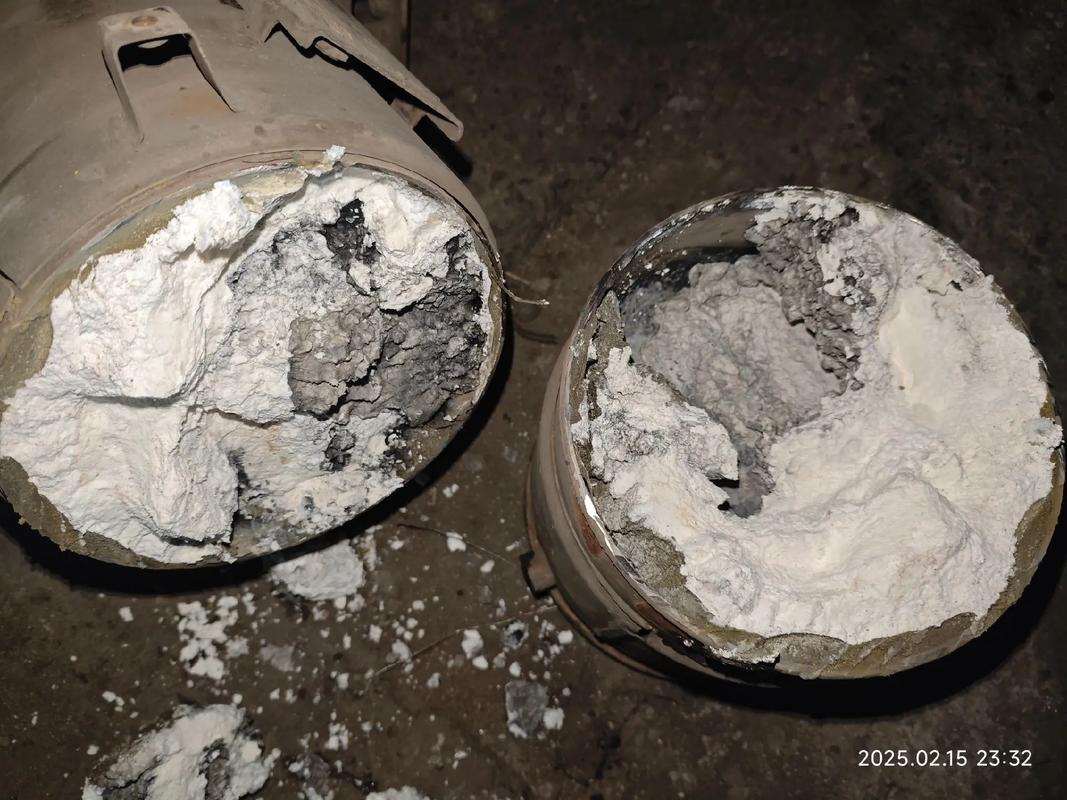

工业仪表安装现场结晶堵塞实例
工业仪表安装现场结晶堵塞实例

说实话,现在仪表技术迭代快得离谱。从早期纯机械表头,到带HART协议的智能变送器,再到现在满嘴Modbus、PROFINET的物联网仪表,功能是强了,但出问题的时候也更难排查。一个流量计不准,可能牵扯出DCS组态、接线干扰、甚至管道振动——查到最后发现是隔壁电机变频器没加滤波器。 这你能信?

选型时的隐形陷阱:参数表不会告诉你的事

我见过太多次,照着工况参数一选,以为万事大吉。比如电磁流量计,导电率下限写的是5μS/cm,可实际流体如果偶尔低于这个值,信号立马飘。厂家不会提醒你,数据表上的最小值是实验室理想条件。还有介质温度,铭牌上写 -40~80℃,可你用在户外,太阳直晒仪表外壳能到90℃,传感器还没坏,液晶屏先黑掉了——这算谁的?

再说防爆。很多人只看防爆等级 Ex d IIC T4,却忽略环境中的粉尘或腐蚀气体。去年有个案例,某气体厂用了隔爆型仪表,结果密封圈被氨气腐蚀,失去隔爆效果。后来全换成本安型,加安全栅,成本翻了一倍,但这是必须交的学费。选型不是对着样本打钩,是得把整个生命周期可能碰到的恶劣状况全想一遍。 ❗

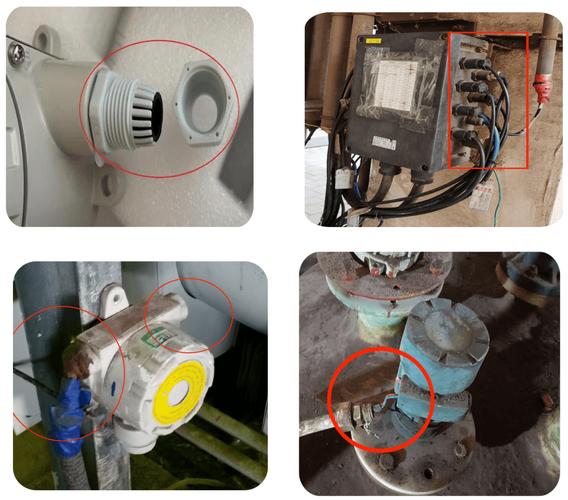

工业仪表防爆选型错误导致密封圈腐蚀
工业仪表防爆选型错误导致密封圈腐蚀

还有一个普遍误区:追求高精度。0.04%和0.1%精度差多少钱?有时候贵好几万。可你的工艺真需要那么高吗?一条普通循环水管线,装个0.04%的电磁流量计,纯粹是浪费。不如把钱花在测量高温高压关键回路的质量流量计上。但我也见过反例:某精细化工反应釜,温度控制要求±0.5℃,却配了个精度1.5级的热电偶,结果整批料报废。该省的地方省,不该省的地方死磕,这才是经验。

安装与调试:那些年我们交过的智商税

安装与调试:那些年我们交过的智商税
安装与调试:那些年我们交过的智商税

仪表出厂合格证亮眼,可一到现场就水土不服。常见问题:直管段不够。电磁流量计一般要求前10D后5D,现场管道紧凑,往往满足不了。然后测出的流量波动大,查半天,怀疑一切,最后发现就是乱流。解决办法?加装流动调整器,或者换到弯道后尽量远的地方。但有时候场地限制,只能妥协,那就得心里有数,这个点的数据不能作为贸易结算依据。

振动也是杀手。一台涡街流量计装在压缩机出口管道,振幅超标,不仅测量值不准,传感器内部压电晶体都震裂了。我见过用支架加固,但作用有限。后来干脆换成对振动不敏感的超声波流量计,外夹式,省得开孔。不过外夹式也有痛点,耦合剂干涸,信号衰减,得定期维护。你看,没有一劳永逸的方案。

接地问题更鬼扯。某项目,所有仪表信号线都按要求单端接地,可系统还是偶尔报错。花了三天查线,最后发现是现场一个照明配电箱的零线接地混了,引入地电流干扰。这种问题,谁能想到?做完仪表调试,不做全厂接地网测试就是埋雷。💡

维护与校准:聪明地偷懒才有好下场

维护与校准:聪明地偷懒才有好下场
维护与校准:聪明地偷懒才有好下场

预防性维护是理想,但现实里哪个工厂不是人手紧缺?所以必须抓重点。我主张分类管理:关键回路仪表,如SIS安全联锁、贸易交接计量,必须严格按周期校准,留档备查;普通监控仪表,可以延长周期,结合在线诊断数据,状态检修。现在智能仪表都有自诊断功能,比如压力变送器的膜片破损检测、电磁流量计的空管报警,利用好能省很多事。

不过别全信自诊断。有一次,液位计显示正常,自诊断没异常,可罐区操作工说实际液位不对。上去检查,原来导波雷达的探棒挂了厚厚一层黏稠物料,介电常数变了,仪表仍然自信地输出错误值。所以定期目视检查不能省。

校准也有讲究。现场校准or离线校准?精密仪表最好拆回实验室,但停产成本高。便携式校准设备现在很普及,但是要注意环境温度影响。我曾大夏天在槽区做压力变送器校准,没做温度补偿,结果冬天全偏了。教训!现在我都随身带一个温度计,记录校准环境。

问答:解决你最关心的实际问题

问:新买的工业仪表,安装后显示不准,怎么快速排查?

答:先别急着调零或怀疑仪表质量。按这个顺序查:1)检查接线,有没有松动、接错、屏蔽层单端接地;2)检查管道,看是不是安装位置不对,比如温度计套管没逆流,流量计前后直管段不够;3)查工况,介质是不是两相流、有气泡、结晶;4)查供电和干扰,附近有变频器或大电机吗?5)用HART手操器读一下传感器的原始值、自诊断信息。80%的问题出在安装和工况,仪表本身坏的几率真不高。

问:老厂改造,原有仪表都是模拟信号,想上数字化系统,一定要全换智能仪表吗?

答:不一定全换,但得评估。可以用HART多路转换器或信号采集模块,把原有4-20mA信号同时采集HART数字信号,接入DCS或物联网平台。这样既保留原有仪表,又能获取诊断数据。但有些实在太老的仪表,连HART都不带,那就考虑逐步替换。关键回路优先。还有一种方案,加装无线适配器,把模拟信号转成无线HART上传,不破坏原有回路。成本可控,挺实用。✅

未来趋势:仪表不再只是“测量”

这几年工业无线、IIoT、边缘计算的概念很热,但落实到工业仪表上,变化已经实实在在发生。比如无线压力变送器,内置电池能用五年,数据直接上云,连布线都省了。但是,无线在强电磁干扰或金属屏蔽严重的环境中仍需谨慎。还有带边缘计算功能的仪表,能在本地完成FFT频谱分析,直接输出设备健康指数,而不只是原始振动值。这简直是从“傻瓜式”到“智慧型”的跃迁。

不过,越智能,网络安全越是要命。我记得去年有报道某企业控制系统被黑,起因竟是一台带网络功能的温度变送器用了默认密码。所以,搞智能化同时,IT与OT的融合安全必须同步。建议所有网络化仪表都划分到独立VLAN,关闭不必要端口,定期更新固件——虽然厂商的固件更新速度慢得让人想骂人。

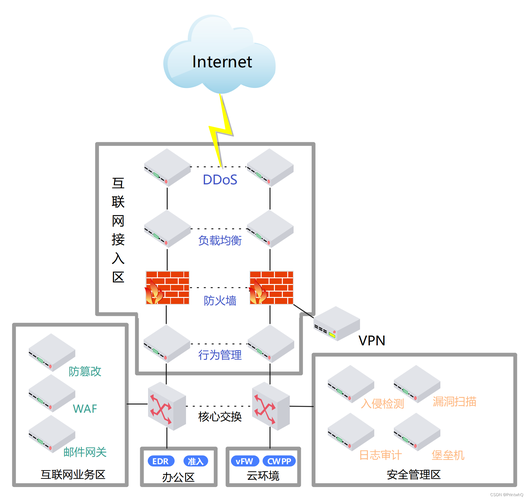

工业物联网仪表无线通信网络安全防护示意图
工业物联网仪表无线通信网络安全防护示意图

最后说句掏心窝的话:仪表是工厂的眼睛,可别等“视线模糊”了才重视。从选型的斤斤计较,到安装的死磕细节,再到维护的智能化,每个环节都能写本书。但最核心的,永远是那一颗对工况深入了解的心。工具再先进,用工具的人不变,依旧抓瞎。
