熔模精密铸造工艺实战：差点翻车的叶轮项目教会我的事

去年赶上个急活——一批高温合金叶轮，精度要求变态，壁厚最薄处不到1.5毫米。客户说必须用熔模铸造。行吧，干。

结果差点翻车。真的。

一开始，模具设计就出岔子。蜡模出来缩得厉害，尺寸跑偏0.2毫米…你别小看这点，浇出来的件直接报废。后来我们调整了蜡的成分——加了点微晶蜡——总算稳住。💡

蜡模制造：细节里全是魔鬼

熔模铸造的头一关就是蜡模。它直接决定最终铸件的尺寸精度。我们用的是自动注蜡机，但起初设定的注蜡温度和压力不对，导致蜡模内部有气孔，修都修不了。

说实话，手修蜡模是门手艺。车间的老张师傅干了二十年，眼力堪比游标卡尺。但这次量大，必须靠自动化。反复试了六七轮参数，才算摸到门道。❗

然后就是组装。把一个个蜡模焊到浇道棒上——这叫组树。树形设计有大讲究。你得保证每个蜡模都能被钢水填满，而且不能有死区。我们当时借鉴了航空业的模拟软件，用ProCAST跑了一遍流场。果然，初始方案在某个叶片根部有紊流，容易卷气。赶紧改了内浇口方向。

制壳与焙烧：看不见的关卡

制壳是反复涂挂的过程。涂一层涂料，撒一层砂，干燥，再来一遍…足足搞了七层半。每层干燥必须控温控湿，有一层没干透，后面焙烧就裂壳——我们吃过这亏。😤

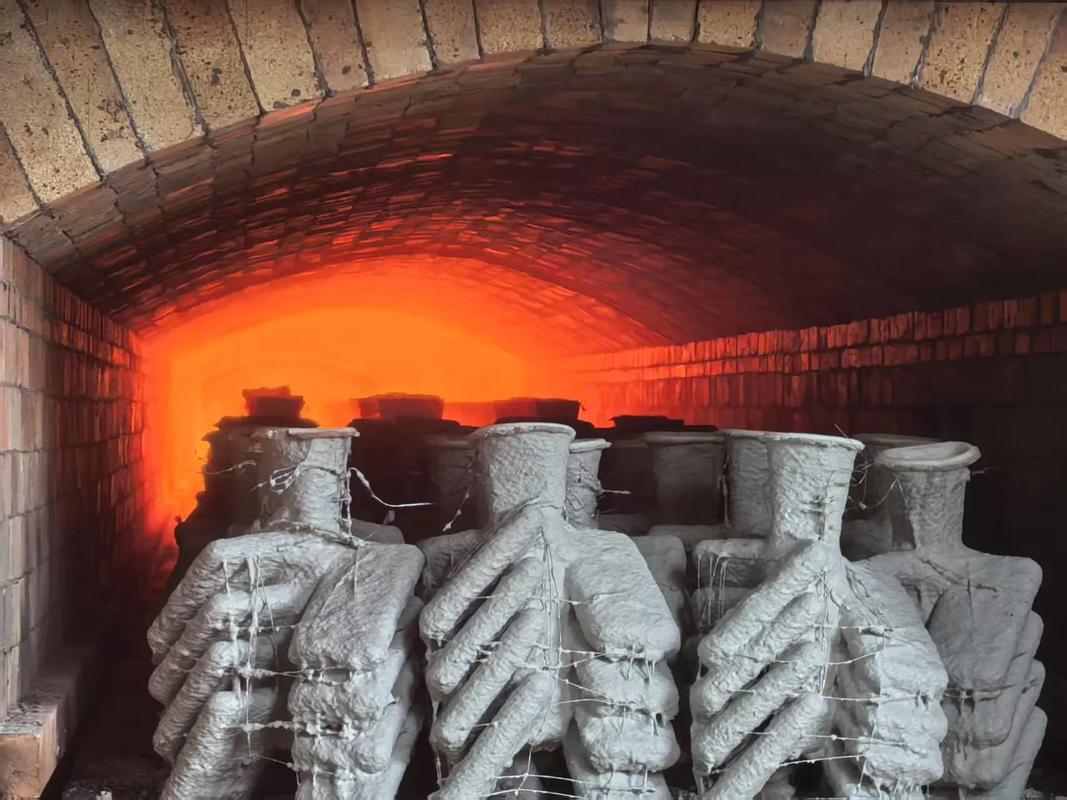

焙烧阶段，把壳模加热到约1100°C，烧掉蜡模（所以也叫失蜡铸造），同时让型壳烧结得有强度。这时的壳就像硬的陶瓷管，准备浇金属液。但有一次炉子温控探头坏了，实际温度高了50度，型壳脆性增加，浇钢水时壳直接炸了…钢水溅出来，那场面，哎。幸好防护到位人没事，但一批活全废。

现在我们在焙烧炉里装了双探头，还增加了冗余温控。没办法，搞铸造就是步步惊心。

到这里很多人会问：

问：熔模铸造为什么特别适合叶轮这种带复杂内腔的零件？
答：因为它的型壳是整体复制蜡模的形状，无分型面，所以能做出传统造型无法实现的扭曲内腔。而且型壳在热态下有一定退让性，不会阻碍金属收缩，对薄壁件很友好。当然，前提是你的浇注系统设计合理，不然缩松照样找上门。

说到缩松…真是熔模铸造的老大难。尤其像高温合金这种糊状凝固特性的材料，补缩通道一断，内部就出孔洞。我们在叶轮轮毂部位加了冒口，还用了冷铁强制顺序凝固。试了石墨冷铁，差点引发渗碳，后来换成了铜基冷铁。又是一通折腾。

浇注的艺术：温度、速度与命运

钢水出炉温度1550°C，浇注温度我们控制在1480±10°C。低了充型不全，高了晶粒粗大。浇注速度也有讲究——快浇易卷气，慢浇可能浇不足。我们最后定的浇注时间是12秒，靠工人手感？不，上了自动浇注机器人。但机器人也得调参数。前几炉废品率高达30%，真上火。

后来发现是脱氧剂加少了，钢水在浇道里二次氧化，形成夹杂。调整渣系和脱氧工艺后，废品率降到5%以内。✅

还有一个痛点：型壳清砂。铸件冷却后，要把外面的陶瓷壳敲掉。起初用风镐，用力稍大就撞伤叶片。后来引进高压水力清砂，效率高且不伤件，就是设备贵。不过话说回来，对于高附加值件，这点投入值。

问：熔模铸造成本是不是很高？为什么有些简单件也用这种工艺？
答：单看制造成本，熔模铸造确实比砂铸贵不少。但账得细算：它能实现近净成形，减少70%以上的机加工工作量，材料利用率也高。对于像叶轮这种本来就需要大量CNC加工的零件，综合成本反而可能更低。而且有些结构，用其他方法根本做不出来，这就是选择它的理由。当然，批量越大，分摊到每个件上的模具和制壳成本越低，所以我们一般建议至少几千件起才划算。
