焊接工艺到底怎么选？亲历过爆管、气孔、角变形，我才敢说这些实话

搞了快二十年焊接，最烦听见一句话：‘师傅，随便焊上就行。’

随便？那是没吃过焊接缺陷的亏。去年一个项目，年轻焊工图快，电流调得跟电焊机广告似的，结果——未熔合。拍片重焊，工期拖了整整五天。老板脸都绿了。所以今天不说虚的，直接聊聊这些年把我折腾得够呛、但也救过我命的那些焊接工艺门道。

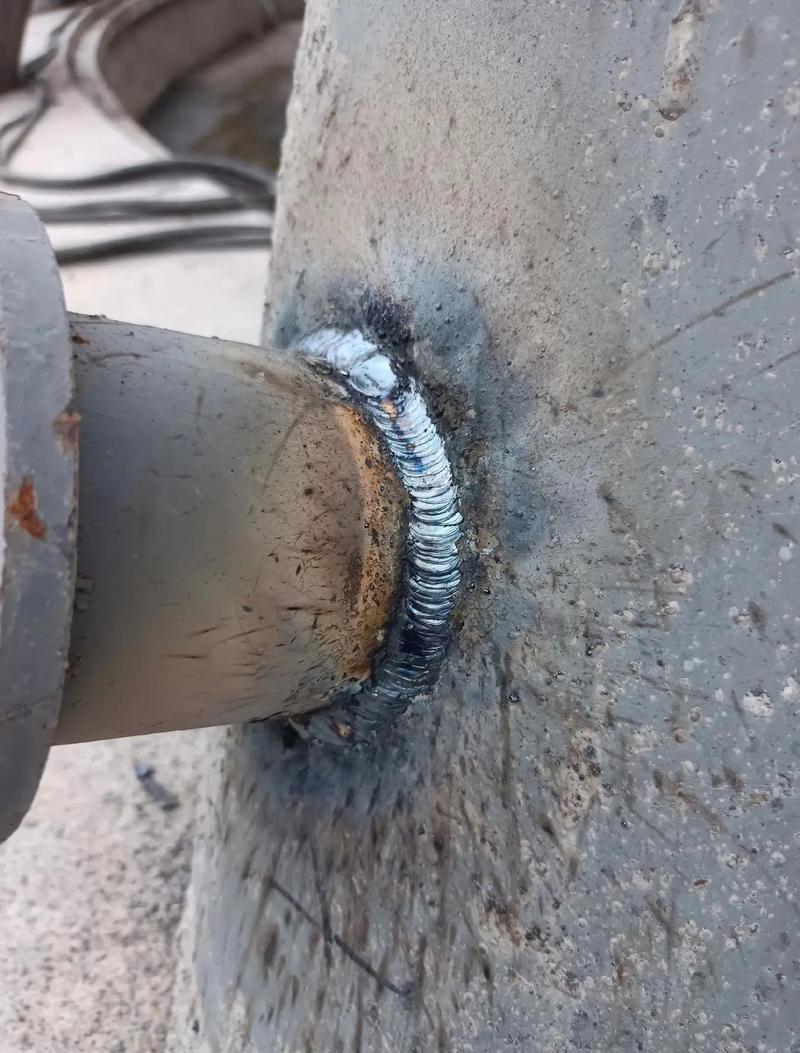

手工焊条电弧焊：老伙计的脾气你得摸透

干了二十年，SMAW还是我最亲的搭档。尤其野外抢修，刮风下雨，别的工艺娇气，就它扛造。但焊条烘干这事儿谁敢糊弄，我跟他急。有次去工地，看见一盒J507就这么敞着口扔那儿，我当场就骂了人——扩散氢一高，冷裂纹说来就来，你这不埋雷吗？

说到冷裂纹，这东西最贼。焊完看着好好的，半夜‘咔’一声，第二天一看，一道头发丝似的缝。都是氢和拘束应力搞的鬼。所以现在遇到厚板、高强钢，我二话不说，预热、后热、选低氢焊材，三件套上齐。顺便说个诀窍：焊前用火焰稍微烤一下坡口周围，去除潮气，比单纯靠焊条烘干更靠谱。这招书本上可不会写那么直白。

问：碱性焊条和酸性焊条到底怎么选？我看有些师傅混着用也没出事啊。
答：千万别学那种侥幸。碱性焊条（比如J507）韧性好、抗裂，但工艺性差，飞溅大，对锈水敏感；酸性焊条（J422）好焊，飞溅小，但塑性差。重要结构、动载工况，必须碱性。有些师傅混用是因为不懂——酸性焊条里的氧化性物质会烧损合金元素，接头强度可能骤降。你去看失效分析报告，多少事故跟错用焊条有关。💡

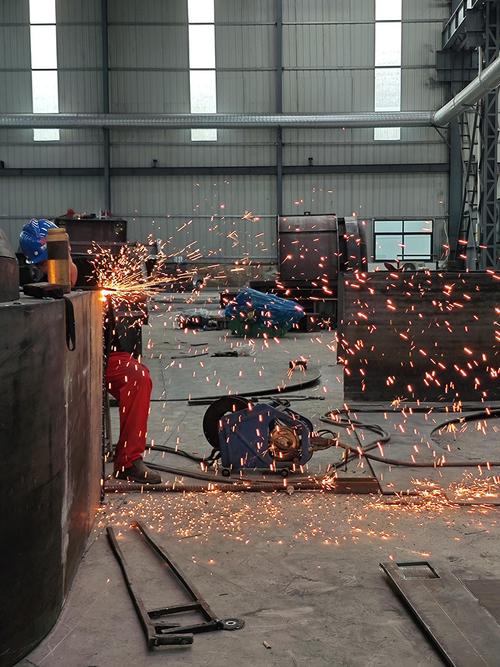

气保焊的痛与爽：飞溅、气孔，还有那该死的风

CO₂焊，或者说MAG焊，效率是真高。但飞溅也能把人逼疯。刚入行那会儿，焊完一道角焊缝，清渣清到怀疑人生，工件上密密麻麻一层铁珠，打磨机都换了俩。后来学乖了，电感匹配、干伸长度、电弧电压，三者掐准了，飞溅才收敛。❗还有一个药芯焊丝，飞溅少，焊缝成形漂亮，就是烟尘大，车间得配好除尘。

不过话说回来，气保焊最怕什么？——风。哪怕你觉着没风，电弧周围气流一乱，立马给你出气孔。有次在车间门口焊，大门没关严实，几阵穿堂风，结果拍片全是密集气孔。现在我的规矩：风速超过1.5米/秒，要么挡风，要么换焊条。咱们干活的，不信玄学，信前车之鉴。

问：实心焊丝和药芯焊丝，生产线上用哪种更划算？
答：看你怎么算账。实心焊丝便宜，省了烘干工序，但飞溅清理人工多；药芯焊丝贵，可焊渣保护更好，焊接速度能提20%，后续打磨时间少。如果结构允许立焊、仰焊，药芯的效率优势更大。我一般推荐：批量大的非关键件用实心；重要结构、现场安装用药芯自保护，连气瓶都省了。算总账不能只盯焊材单价，不然车间主任会找你谈人生。✅

自动化焊接：别以为买了机器人就万事大吉

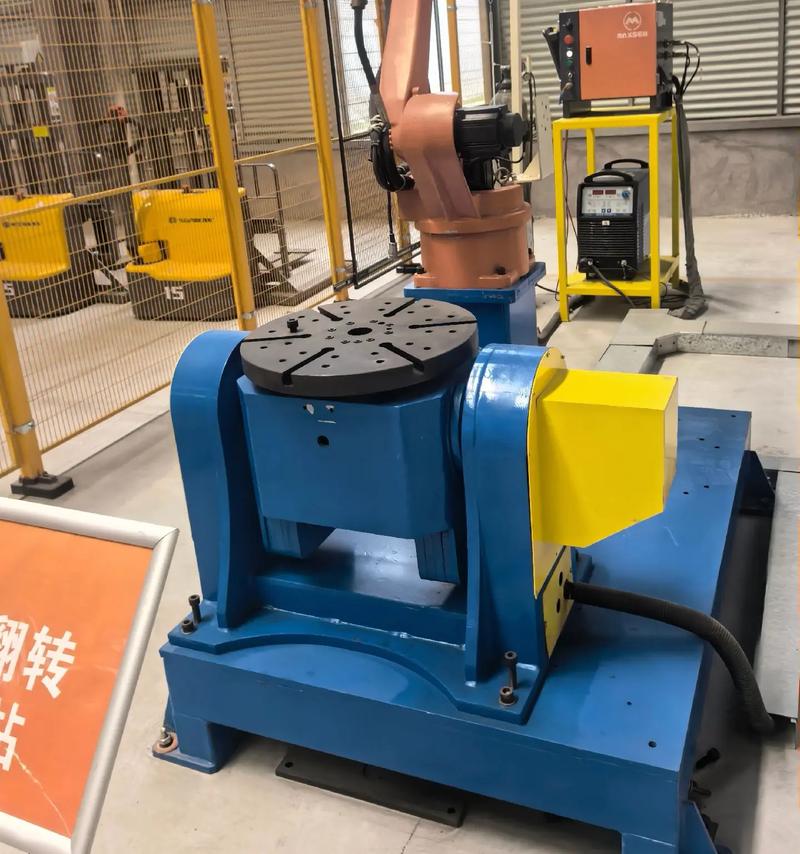

这几年工厂上了好几套机器人MIG焊，一开始兴致勃勃，以为能睡安稳觉了。结果第一周就傻眼：焊接参数调了三天，焊缝不是偏就是咬边。机器人不认感觉，只认数据。坡口间隙差半毫米，它就敢给你焊穿或者未填满。所以上自动化，工件精度、定位夹紧得先升级。还有个坑——焊接变位机。选型不小心，联动有间隙，那就是批量报废。咱们那个焊接工程师为此掉了多少头发。

说点技术趋势吧，激光复合焊、搅拌摩擦焊这些，在大厂已经不算新鲜。但中小厂别盲目跟风。一台激光焊接设备几百万，请个懂行的操作员难找，维护更贵。我见过隔壁厂买来两年没开过三次，还不如先把窄间隙埋弧焊玩精了。工艺这东西，匹配比先进重要。

说到埋弧焊，厚板纵缝环缝的利器。熔深大，无人能及。但焊剂回收系统保持干净，焊丝对准不能偏，这些细节不注意，背面清根能累死你。有次焊剂受潮，焊缝表面全是压坑，跟月球似的。所以烘焙、过筛，别偷懒。我现在车间巡检，先看焊剂烘干记录，再看焊剂粒度。

问：小厂想上自动化焊接，第一步做什么？
答：别急着买机器人。先做工艺评定，把手工焊接的最佳参数摸透了，再看看现有产品是否标准化。自动化最怕换产频繁，如果一天换七八种工件，机器人示教时间比焊接时间还长，不划算。可以先从简易的直缝焊专机或者焊接操作机开始，半自动，投入小，见效快。一步步来，别被销售忽悠‘全自动黑灯工厂’。否则灯黑了，你也两眼一抹黑。💡

最后啰嗦一句：焊接这行，经验当然重要，但别拿经验当金科玉律。新钢种、新焊材出来，老老实实做工艺试验。我办公桌玻璃板下一直压着张条：‘心存敬畏，引弧无悔’。真出了事，后悔药没处买去。
