铣削加工搞砸了？聊聊那些老师傅不说的门道

干数控这些年，大大小小的铣削活接过不少，崩过刀、啃过工件、也听过那要命的“咣当”一声——机床撞了。说实话，铣削这玩意，看起来简单，无非是刀具转、工件移，切掉多余的材料。但真干起来，门道深得像马里亚纳海沟。每次有人跟我说“铣削不就是按图纸走程序吗”，我都想把他拉到车间，塞给他一把两刃刀，让他铣个304不锈钢试试。

选刀比选对象还难？

刀具这东西，用对了顺风顺水，用错了——简直就是灾难。不信？你拿高速钢刀去干淬硬钢，分分钟火花四溅，刃口直接烧成圆角。现在市面上的刀具材质五花八门：硬质合金、金属陶瓷、CBN、PCD，涂层更是TiN、TiCN、AlTiN、金刚石涂层……看得人眼花。我一般粗加工不锈钢，首选AlTiN涂层的硬质合金刀，耐高温、摩擦系数低，排屑顺畅。但别以为买了贵的刀就万事大吉，装刀也有讲究。

弹簧夹头夹持，要是刀柄悬伸太长，刚性直接拉胯。我曾在一台老旧的立加干活，偷懒没测跳动，结果铣出来的侧壁全是斜的，精度差了0.05毫米，整批报废。那种懊恼，恨不得把千分表攥出汗来。所以现在每次装刀，我都用千分表打一下圆周跳动，超过0.02就得重夹，这钱省不得。

参数设定：别信教科书上的那套

刚入行那阵，我特迷信切削参数表，什么Vc=150m/min，fz=0.1，ap=0.5mm，结果一刀下去，声音刺耳，刀片崩了。后来跟了一个干了二十年的师傅，他叼着烟，眯着眼说：“小子，参数表只能在理想状态下参考，实际要根据机床刚度、冷却、装夹方式来调。”果然，调低转速、加大切深、减小进给之后，反而稳得一批。

举个最近的例子：铣TC4钛合金，手册推荐Vc=40-60，但我用Ø12的刀，转速开到800rpm（约30m/min），吃刀0.3mm，走刀400mm/min，切出来的表面光洁度Ra<0.8，刀还活了很久。谁说非得按推荐值？耳朵听切削的声音，比看表更靠谱——连续、平稳、没有尖叫，那参数就对了。

问：高速铣削到底多快算快？

答：行业里没有绝对数值，主要看刀具直径和材质。一般说，硬质合金刀在铝合金上，线速度超过1000m/min才算高速；而在钢件上，300m/min已经算高速。但高速不只是转速高，还得配合小切深、快进给，像切豆腐一样“唰唰”走刀，机床也得够硬。我那台老加工中心，主轴最高才8000rpm，高速个鬼啊，只能干点粗活。要是你用现在流行的电主轴，2万转轻轻松松，那才叫高速。

振刀，振到怀疑人生

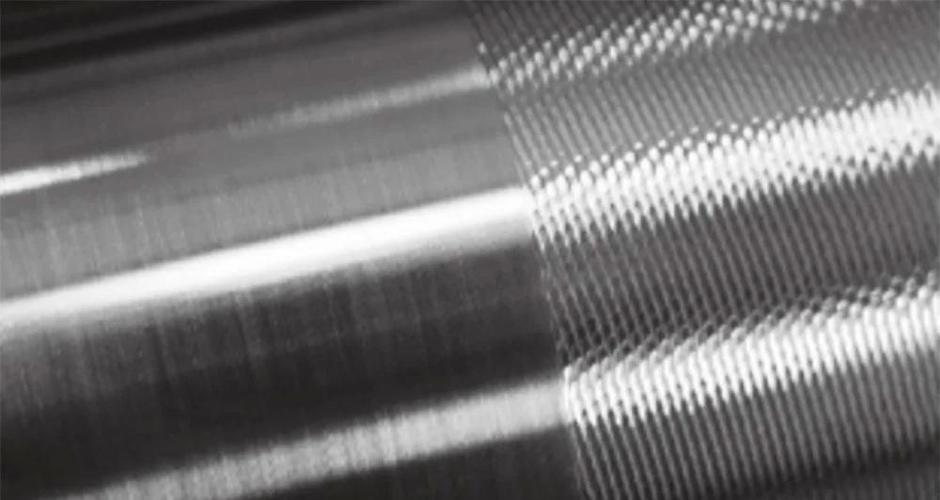

铣削中最恐怖的事，不是断刀，是振纹。一条条规则的波纹刻在工件表面，像心电图似的。振刀一旦发生，不光表面质量完蛋，刀具寿命也跳水，机床主轴都跟着遭罪。原因嘛，十有八九是系统刚性不足：可能是刀具悬伸太长，可能是工件没压实，也可能是机床自身有间隙。有次我铣一个薄壁铝件，深度100mm，用加长刀，侧壁振得像是手机开了振动模式。后来改用大芯径的减振刀杆，并把切宽从8改成2，分五刀走，瞬间安静了。

还有一招：调整切削方向。顺铣时刀齿切入厚、切出薄，振动倾向小；但逆铣有时反而稳，看具体情况。实在不行，上超声辅助或搞些奇怪的路径，比如摆线铣，让切削力方向不断变化。

问：怎么简单判断是刀具还是装夹问题？

答：如果你刚换上锋利的刀，振纹就消失了，那可能是刀具磨损。如果换新刀也没用，看看工件是不是悬空太长，或者台钳没夹实。用百分表打一下工件侧面，用手推推，要是晃动量超过0.03mm——别磨叽，加支撑吧。还有，听声音：刀具问题通常是高频尖叫，装夹问题多是低频“嗡嗡”声。

聊了这么多，其实铣削加工最磨人的地方，就是你永远不知道下一个工件会不会出幺蛾子。哪怕干了一辈子，遇到新材料、新刀具，照样得调试、试错。别信什么“一键搞定”，也别太把经验当真理——昨天还能用的参数，今天室温变了，可能就得微调。干这行，保持敬畏心，勤测多记，比啥都强。最后说一句：烂刀活不好，懒人干不长。共勉。
