工装夹具:从“能用”到“好用”,我们走了多少弯路?

干了二十年机械加工,说实话,提起工装夹具,我心里真是五味杂陈。记得刚入行那会儿,跟着师傅调一个简单的铣床夹具,用压板顶了又顶,百分表打了无数次,足足搞了一上午。那时候觉得,工装嘛,能把活儿夹住不飞出去就行了。可后来见识越多,越发现这玩意儿——远没那么简单。它不单是铁的拼凑,简直就是工艺的灵魂。可我们总在撞墙之后才醒悟。

一、那些年,工装坑过的生产节拍

你有没有过这样的经历?一套新夹具刚上机,定位销总是别着劲,操作工一锤子下去才到位——然后呢?三个月后,销子断了。再一查,产品一致性差得一塌糊涂。后来我们复盘发现,设计时根本没考虑装夹变形。把薄壁件当成实心块定位,夹紧力直接压变形,松开工件回弹,精度全跑了。❗ 我见过最离谱的,是加工中心上同时装两套工装,结果换产时发现两者干涉,装不上刀库门都关不了。设计者居然说“我画图时没模拟”。唉,这种低级错误,就是太把软件当回事,忘了现场。工装夹具不是三维模型里能凭空验证的,必须跑一遍装夹顺序。
加工中心工装夹具现场干涉检查
加工中心工装夹具现场干涉检查
而且,工装对节拍的影响被严重低估。一个手工锁紧的压板,可能浪费20秒,一天下来就是几小时。换成液压夹具,换产又快又稳。但很多老板觉得贵,宁愿让工人多拧几圈。这笔账,算得让人心塞。 问:工装上那些快换接头,到底能省多少时间? 答:我们实测过,从人工扳手锁紧改为液压快换,单件装夹时间从45秒降到8秒。而且,工人劳动强度大降,出错率也低。不过前期投入是硬门槛。如果你家品种切换频繁,一年换产超过100次,基本半年回本。

二、零基准定位?别被理论忽悠了

现在一谈精密工装,必讲零点定位系统。什么重复定位精度0.002mm,听起来高大上。但实际用起来呢?有次我受邀去一家汽车零部件厂解决夹具精度问题。他们花了大价钱买了一套进口零点定位夹具,结果加工出来的孔位置度还是不稳定。检测后发现,问题根本不在零点系统本身,而是基板安装时没有与机床工作台进行精度联调——基板自身的平面度就没校正,定位销底座都歪了,零点系统再准也是白搭。 💡 所以,零点定位的精髓不在那个小小拉钉和夹头,而在于整套系统的基准传递。你必须确保从机床主轴到工件之间,每一个环节的误差都受控。否则,高价买来的只是“心理安慰”。

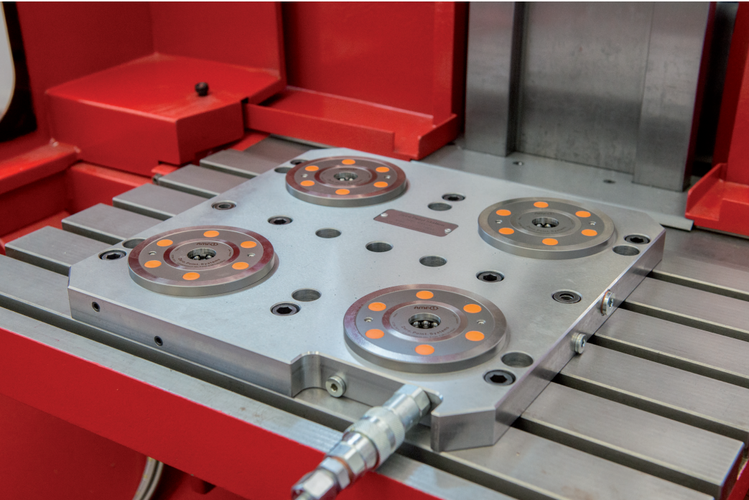

机床工作台零点定位系统基板校正
机床工作台零点定位系统基板校正
问:没有地基,能用高精度工装吗? 答:能,但有限制。如果机床本身精度差,或者地面振动大,再好的夹具也扛不住。我们建议先做机床能力指数(Cmk)测评,如果小于1.33,先修机床,别在工装上烧钱。

三、快换系统:是真香还是鸡肋?

三、快换系统:是真香还是鸡肋?
三、快换系统:是真香还是鸡肋?
这几年,柔性产线火得不行,柔性组合夹具和快换系统成了香饽饽。但我想泼点冷水——真不是所有场合都适合。有的小厂,产品结构单一,批量极大,用专用液压夹具连续干三年不用换,这时上快换就是浪费。还有些车间,5S管理一塌糊涂,夹具换下来乱扔,精密定位面磕碰了,快换反而成了快坏。 ✅ 真正的利器,是用在混线生产上。比如上午干A产品,下午切换B产品,要求10分钟内完成换产,这套系统就太香了。我们去年给一家阀体厂设计了一套柔性底板+快换模块的方案,换产时间从2小时压缩到15分钟,还包括首件检测。当然,背后需要训练有素的工人和清晰的换型流程。 说实话,快换的核心不是硬件,是标准化。接口标准、流程标准、人员动作标准。这三样缺一,你买再好的快换盘,也是摆设。 问:组合夹具适合机加工车间吗? 答:适合微调量大的研配,但用于批量生产要慎重。组合刚度不如整体式,容易振刀。我们一般只在试制或小批量时用。

四、给工装装上“大脑”

最近两年,数字化转型终于卷到工装夹具领域了。不再是冷冰冰的铁块,而是能“说话”的物联网终端。我们在最新的项目里给大件的焊接工装贴了应变片和温度传感器,实时监测夹紧力变化和热变形。一旦数据异常,系统自动报警并调压。这招避免了一次大批量焊接变形的事故——夜里没人值守时,冷却水压下降,工装过热,软件直接把锁紧力微调,保住了十几万的铝板。 听起来挺科幻?其实技术都成熟了,无非是传感器、PLC和云端的小协作。但大多数工厂连基本的夹具编号管理都混乱,谈智能工装还有点远。不过,趋势已经来了。以后工装夹具的竞争,不是比谁夹得紧,而是比谁更“懂”零件。 我常跟徒弟们说,工装这行,入门容易精通难。你不仅要懂机械,还得懂工艺、懂材料、懂变形,现在还得懂点代码。但正因为难,一旦吃透,你就能在车间里横着走——任何一个新产品下来,你扫一眼图纸,就能在脑子里搭出工装方案,还能预判哪里会出问题。那种自信,真不是多看几个视频就能有的。 干了这么多年,我依然觉得工装夹具是个深坑,但值得跳。至少每次解决一个刁钻的定位难题,那种痛快,跟解了一道高数题似的,嗯,比那还过瘾。
