表面处理：别再只盯着机床了，这份“面子工程”才是工业的里子

上周去一个做精密零部件的厂子，老板拉着我诉苦：“机加工精度都干到μ级了，结果发到客户手里，没俩月就锈了！”我一瞅，零件边角处已经泛起黄斑——得，又是个栽在表面处理上的案例。说实话，这种事见得太多，都替他们肉疼。当年我在车间实习，师傅就念叨：活儿再漂亮，最后那层皮没整好，全白搭。

表面处理：被严重低估的“工业裁缝”

很多人一提到制造，满脑子都是五轴联动、车铣复合。但是呢——零件从机床下来，光溜溜的，能直接用吗？不能。它得穿衣服。这衣服就是表面处理。防腐蚀、耐磨、导电、绝缘、装饰，全指望这层微米级的薄膜。曾经有个做医疗器械的客户，钛合金骨钉，机加工后粗糙度Ra0.2，够亮了吧？灭菌之后竟然出现了点蚀。排查到最后，钝化处理时的酸液配比差了一点点。就那么一点点。

表面处理的鬼处在于，它像炒菜放盐。少了没味，多了齁死，火候不对全盘垮掉。尤其现在搞机器人关节、传感器外壳，动不动要求盐雾测试1000小时以上。普通镀锌？撑死了200小时冒白锈。怎么办？得用锌镍合金、达克罗，或者干脆上热浸锌。可成本呢，噌地就上去了。

选工艺的人，脑袋得时刻拎清。是追求功能性还是装饰性？是批量件还是单件打样？铝合金零件，阳极氧化自然首选——颜色漂亮、硬度高，但你要是忘了提前做化学抛光，出来的效果跟砂纸磨过一样，坑坑洼洼。说实话，我就见过有老板为了省每件几毛钱的抛光费，丢了一个大单。

2024年了，表面处理玩出了什么新花样？

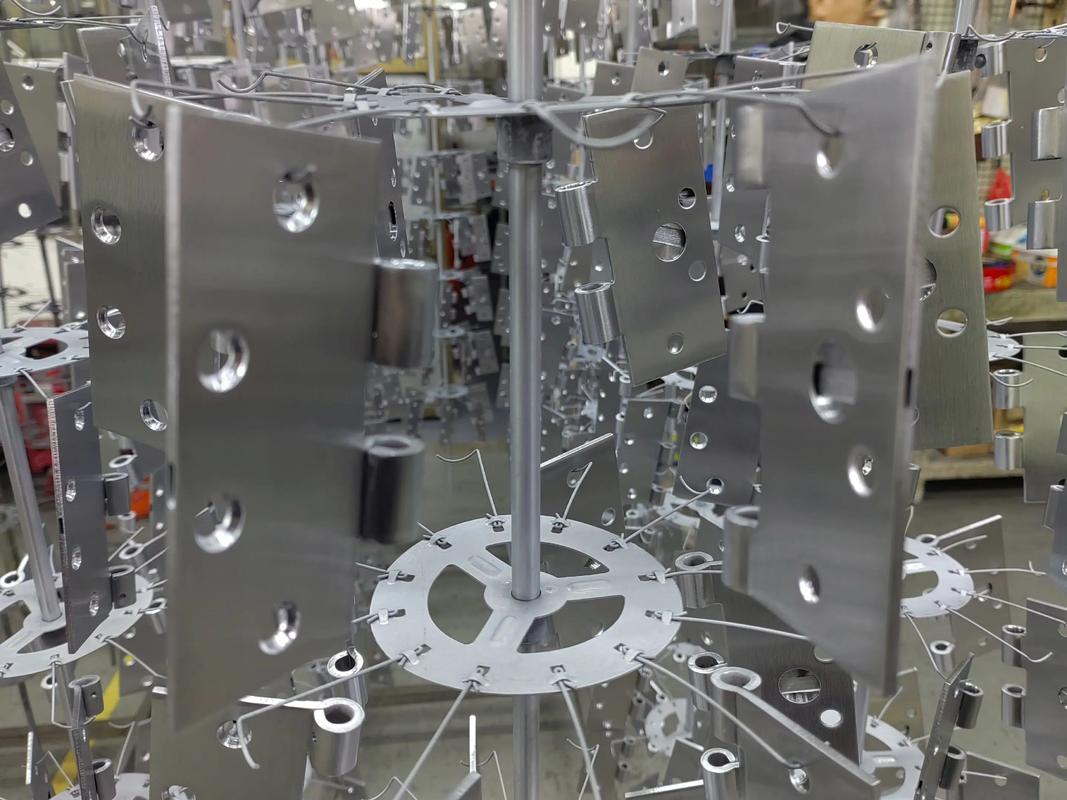

别说，这两年环保压力逼着，新技术冒出来不少。传统电镀的六价铬，马上要被全球禁用了。三价铬镀层颜色偏暗，但硬度不差，福特、特斯拉都在切换。还有物理气相沉积（PVD），真空里把钛、铬金属离子打上去，形成超硬膜，刀具上早普及了，现在甚至用到手表壳、水龙头上——色泽炫，还没废水，挺香。

❗ 一个让我兴奋的点：激光熔覆。把合金粉末吹到零件表面，用激光瞬间熔化再凝固，结合强度比热喷涂高得多。前阵子帮一家泵厂修复磨损的叶轮轴，原来每个月换一根，三千多块。熔覆一层镍基合金，用了一年多还好好的。成本？不到新轴的三分之一。

但是——我还是要警惕一点。有些新工艺吹得天花乱坠，落地就翻车。比如什么微弧氧化，宣传说能在铝合金表面长出陶瓷層，耐磨耐蚀耐高温。可是，朋友们，做过的人都知道，膜层均匀性难控得一匹，电解液配方各家保密，良率忽高忽低。我劝你，没个几个月的工艺验证，别往批量产上带。

问：现在环保查得严，电镀厂关停一大片，我们小五金件怎么选表面处理？
答：这是最近被问得最多的问题，几乎每周都有人问。出路有两条：一是转向无水电镀或物理气相沉积（PVD），初期投资高，但长线看环保风险小；二是外包给有资质的电镀园区集中处理，每公斤成本可能增加20%左右，但胜在合规，不用提心吊胆。另外，如果只是要求防锈，水性防锈涂层、达克罗涂装都是替代方案，尤其是达克罗，中性盐雾500小时轻松过，不含六价铬，就是表面有银白亮片，有些客户不喜欢外观。还有，锌铝涂层（像久美特）也不错，不过对前处理要求高，除油去锈必须彻底，否则结合力稀烂。最好先试一批，别听销售忽悠什么“完全替代”。

问：做非标自动化零件，种类多量少，哪种表面处理性价比最高？
答：看你基材。钢件的话，发黑（发蓝）最便宜，几毛钱一公斤，但防锈能力弱，只能顶几天。如果要在潮湿环境用，建议化学镀镍，厚度均匀，硬度高，还能镀到盲孔里，价格大约发黑的10-20倍，但耐腐蚀强得多。不锈钢的话，钝化是基本功，千万别省。铝合金件，硬质阳极氧化虽然贵点，但耐磨性直接上一个台阶。如果预算紧，普阳也凑合，只是容易磕花。还有一个小技巧：复杂零件可以试试电泳涂装，特别适合遮蔽内腔，成膜均匀，颜色黑得发亮，很多气动车配件用这招。总之，小批量不要盲目上设备，找专业的外协厂，他们工艺灵活，多询价几家比什么都强。

别让表面处理变成项目的“阿喀琉斯之踵”

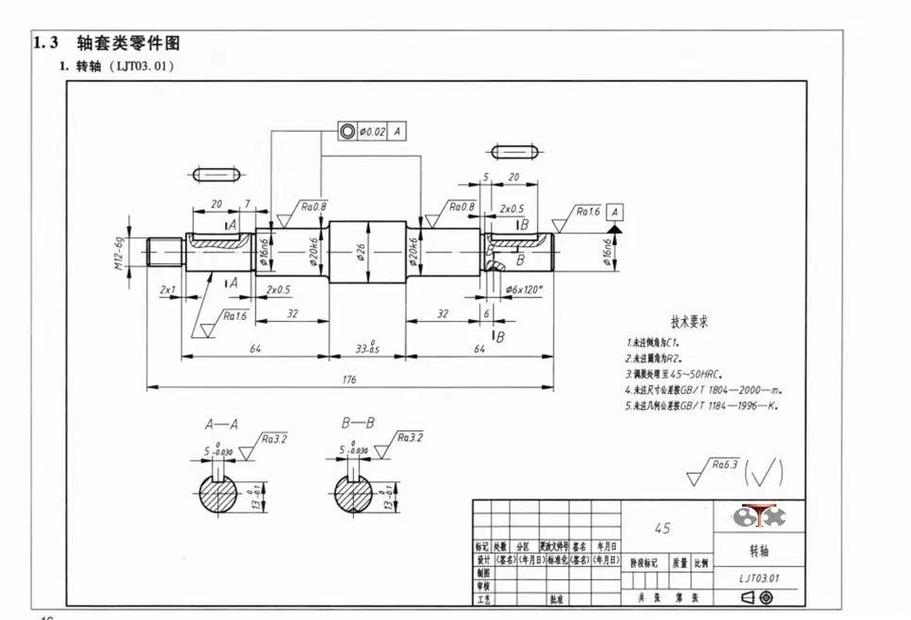

这些年踩过的坑，够写本书了。最大的教训是什么？——表面处理必须在设计阶段就介入。见过太多结构工程师，画图时只注“表面处理：镀锌”，完了。零件上的螺纹孔、退刀槽、尖角，不做任何处理？镀层在这些地方会过厚或者烧焦。结果螺栓拧不进，或者一碰就崩。所以现在我的习惯，拿到图纸先检查是否有倒角、过渡圆弧。没有？打回去重新设计。
