冲压工艺的硬核拆解:从模具寿命到回弹控制,我们在车间踩过的坑

模具崩刃?先别急着换材料

干冲压的谁没遇到过模具崩刃?咔嚓一声,心都碎了。💔 上个月我们一套连续模,Cr12MoV的凸模,打了不到两万件,刃口就塌了。车间老师傅张嘴就骂:“这钢不行!” 可换了DC53还是崩。说实话,很多时候真不全是材料的锅。

后来我们搞了失效分析——热处理工艺才是隐藏的杀手。那批Cr12MoV回火不充分,残余奥氏体太多,硬是脆。还有线切割留下的白亮层,应力集中,简直像个定时炸弹。❗ 现在我们的模具,必须深冷处理加三次回火,硬度控制在HRC58-60,韧性好了不止一个档次。不过话说回来,成本也上去了……

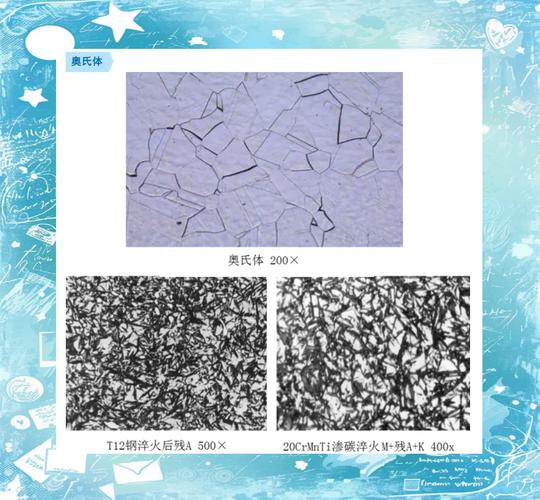

冲压模具崩刃失效分析金相图
冲压模具崩刃失效分析金相图

问:模具材料选DC53还是SKH-9,到底怎么选?

答:这是个经典纠结。DC53韧性好,抗崩角,适合冲厚板或者有冲击的。SKH-9红硬性好,耐磨,但脆,一崩就是一大块。我们搞汽车结构件的,料厚3mm以上,基本全换DC53了。除非是薄料高速冲,用钨钢(硬质合金)更划算。💡 别信供应商吹的天花乱坠——自己试两套模就知道了。

有一次我们贪便宜,买了批不明渠道的“日本DC53”,结果硬度不均,线切割变形量都不一样。气得老板直接把供应商拉黑。采购的水,深着呢。

回弹,永远的回弹

回弹这事……做钣金的听到这两个字就头疼。你说高强钢吧,强度是爽了,回弹能把你搞疯。😠 我们有个梁类件,DP780,成型后角度总是差那么一度半度。CAE分析做起来挺美,实际模修阶段,钳工师傅差点把模具焊成马蜂窝。

补偿量算得再准,材料批次一换,屈服强度波动一下,回弹又变了。所以现在我们的对策是——在线实时调整。模具上加可变镶块,或者干脆用机械手配合视觉检测,压一下,测一下,再微调。当然,小厂玩不起这个。大部分时候还是靠钳工的经验,“敲一榔头,看缘分”。

汽车高强钢冲压回弹CAE仿真与补偿
汽车高强钢冲压回弹CAE仿真与补偿

问:冲压CAE仿真到底准不准?能不能直接出模具型面?

答:哈哈,问得好。仿真要是100%准,我们就都失业了。现在的软件,像AutoForm、Dynaform,对于普通拉延,预测开裂起皱挺靠谱。但回弹预测嘛——准确度能有七八成就不错了。尤其是复杂型面,摩擦系数、压边力分布的波动,都能让结果歪到姥姥家。我们通常是仿真给个方向,然后反复试模、扫描、逆向补偿,起码三轮迭代。所以,别想着省模具调试成本,那是不可能的。

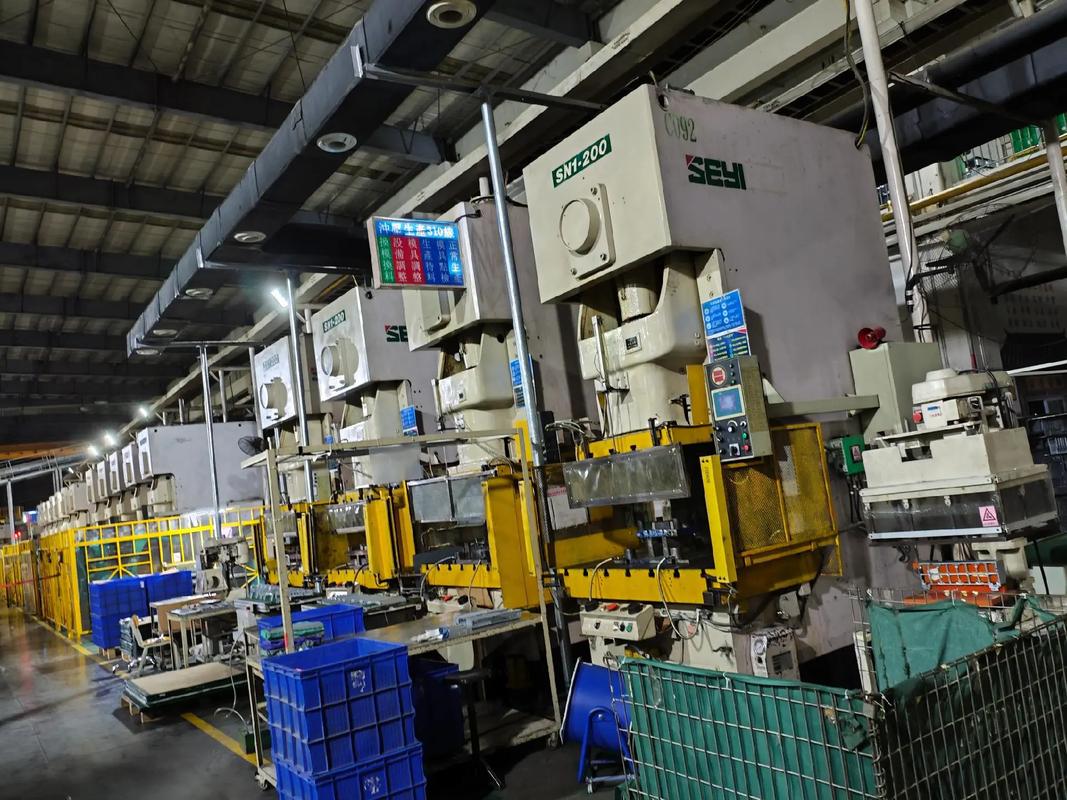

冲压车间的数字化——不全是忽悠

冲压车间的数字化——不全是忽悠
冲压车间的数字化——不全是忽悠

前两年听工业4.0,觉得就是PPT造车。可去年我们给冲压线装了吨位监控和震动传感器之后……真香。👍

原先模具下模一冲,声音听着不对,等拆下来发现凹模已经裂了,干出一堆废品。现在?吨位曲线一异常,系统直接报警停机。还抓到过几次叠料保护失效的险情。省下的废料钱,半年就回本。当然,数据采集盒子得买靠谱的,国产某些牌子的采样率低得感人,纯粹是“在线看波形图自娱自乐”。

还有那个冲压油自动涂布系统,用喷嘴精确控制油量,比起人工拿刷子抹,既稳定又省油。我以前不信,直到亲眼见到油耗降了40%,模具拉伤率降了七成。❗ 必须得推。

问:小批量多品种的冲压车间,怎么搞自动化?

答:最头疼的就是换模时间。我们试过快速换模系统(SMED),液压夹紧、标准化模高、移模臂……但最关键的还是人的意识。把内换模时间转化为外换模,提前预热模具、准备好所有工具,能省下一半时间。机器人上下料反而简单,柔性抓手一换,程序调用一下就行。别一上来就追求无人车间,先把换模效率提到极致,就能干掉不少成本。

现在回弹补偿和模面设计,也越来越多用上了AI算法。某天我看到电脑自己在那迭代修模,竟有一丝欣慰——未来可能真的不需要那么多钳工了。但也有点失落,手艺,慢慢就没了。
