钣金加工的激光切割为什么总出幺蛾子？

激光切割：别迷信功率，参数匹配才是王道

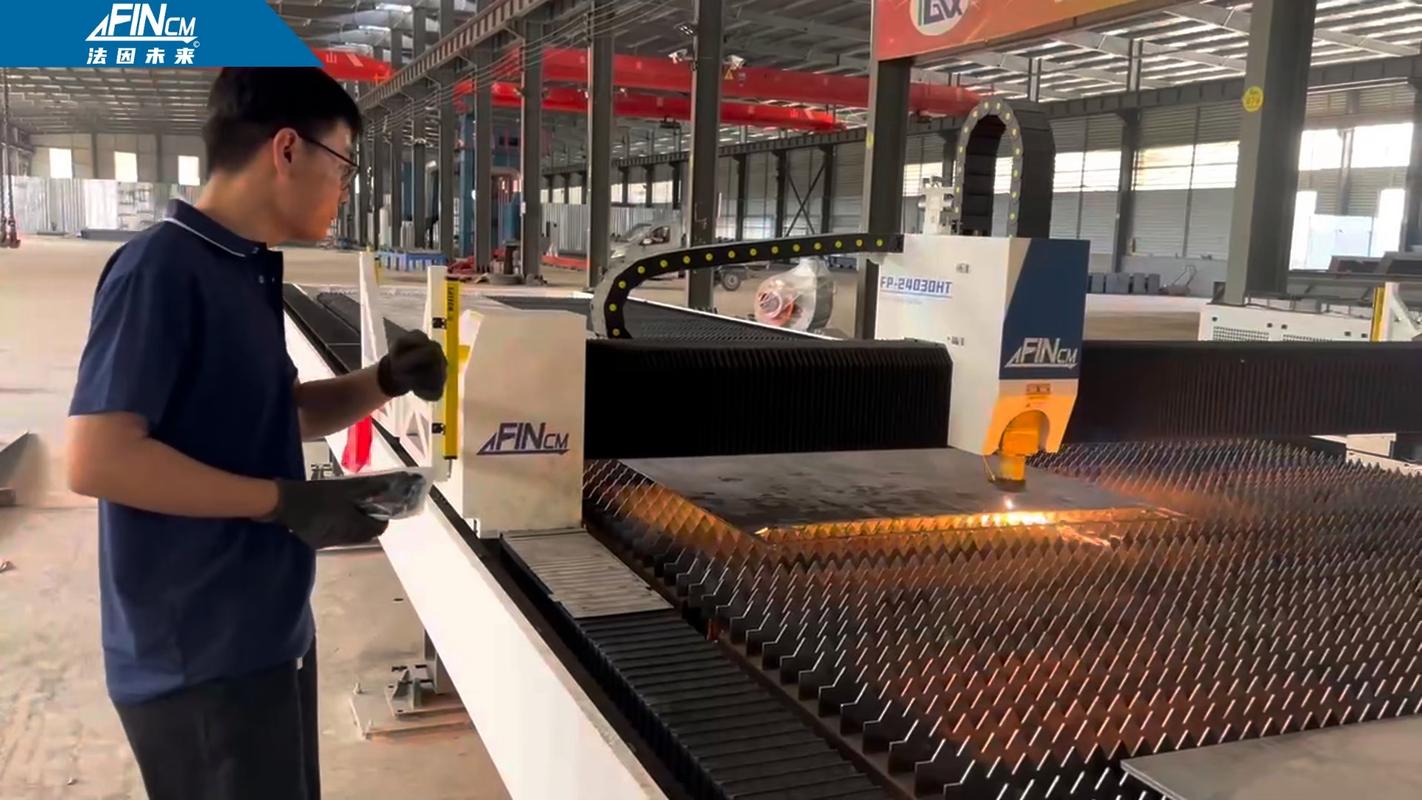

说实话，现在一提到钣金加工，大多数车间首先想到的就是上激光。确实啊，光纤激光切割机都快成标配了，2025年了，谁还用等离子干粗活？不过呢，设备是先进了，人的脑子没跟上——这事儿我见过太多。上周去老李的厂，他们刚接了一批3mm不锈钢的活，切出来全是毛刺，断面发黑。操作工一拍脑袋：“功率不够！调到4kW！”我赶紧拦住。这哪是功率的事？明显是焦点位置不对，加上气压没跟上。最后焦点下调0.5mm，氮气压力提到1.2MPa，立马光洁。❗所以啊，别动不动就怪设备。

很多人不知道，碳钢切割时氧气纯度必须达到99.5%以上，否则切速慢、挂渣多。这个细节，供应商可不会写在说明书第一页。还有穿孔方式——厚板爆破穿孔还是脉冲穿孔？这里面讲究大了。选错了，材料一炸，整个板子可能就废了。💡 问：为什么我切厚板时总是出现挂渣，参数调来调去也没用？答：先检查你的氧气纯度！我碰到过好几次，气体公司送来的“高纯氧”水分超标，用着用着就出问题。换个靠谱气站试试。另外，割嘴离材料的高度也很关键，厚板通常保持在1-1.5mm，太高切不透，太低容易堵。还有一个容易被忽略的：板材本身是否有残余应力，开完料突然释放，边缘也会不干净。有时候，你切得再好，材料调皮你也白搭。

折弯回弹——那个永远让你猜不透的变量

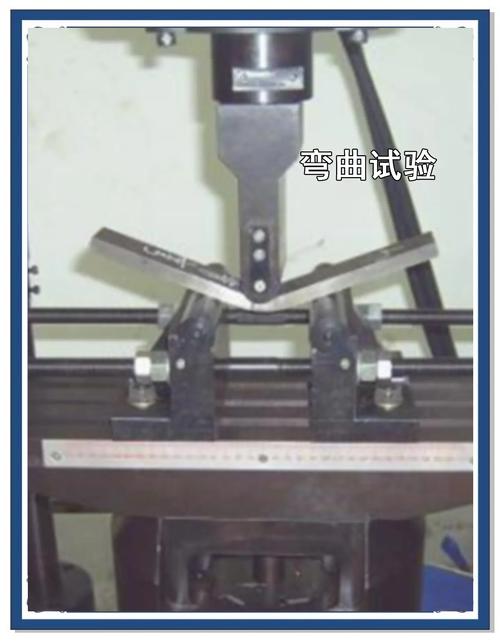

激光下完料，接下来往往就是折弯。数控折弯机现在都有角度补偿系统，按理说简单多了。可是呢？回弹量这玩意儿，简直阴魂不散。尤其是玩高强度钢板的时候，明明算好了，一折出来角度差半度，再补又过了。来回折腾，费时费力。前年做过一批S700MC高强钢的钣金件，折弯那块我差点崩溃。理论回弹补偿3°，实际试模出来后发现不同批次板材回弹还不一样。后来逼得没办法，同一批材料先做样件，标定回弹系数，再批量干。现在的经验是：折弯下模V槽宽度选板厚的8倍以上，能略微缓解回弹不一致的问题，但也别抱太大希望。

问：折弯时怎么避免工件表面出现划伤或压痕？答：这个常见于软料，比如铝板或不锈钢。模具是关键——下模最好用硬质合金镶嵌的，光洁度Ra0.4以下，并且要勤清理。另外可以贴上防刮伤薄膜，虽然成本上去一点，但对表面要求高的件很值。还有一点，润滑！很多人嫌麻烦不用。✅其实用少量的折弯油不仅能减少划伤，还能让折弯力更均匀，角度控制更稳。

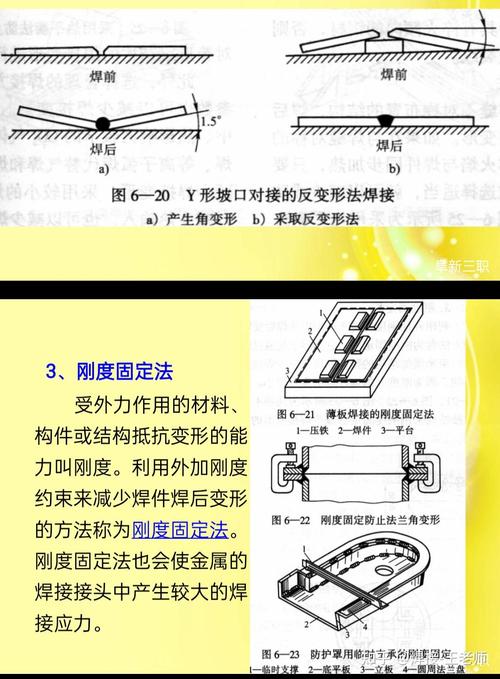

焊接变形：不是用力夹就能解决的问题

钣金件焊完，变形了，咋整？很多车间就是加夹具、加支撑，甚至焊后火工校正。但这是治标不治本啊。源头还是在于焊接顺序和热输入控制。我个人的做法是，先点焊定位，再短段跳焊，让热量散得开一些。如果结构允许，尽量用对称焊法。还有脉冲焊接，对于薄板简直是神器，热输入小，变形少。不过呢，有些老师傅信不过脉冲，觉得“没力”。好吧，那只能让产品自己说话了。😅 2025年，越来越多的钣金厂用上了激光-电弧复合焊，效率高，热变形控制更好。但投入成本大，不是谁都玩得转。所以更多还是靠工艺优化。

表面处理：环保这把剑悬在头上

去年环保查得严，我们这的喷粉线差点关门。现在都往粉末回收系统上砸钱。静电粉末喷涂，回收率要做到99%才算合格，还要VOCs零排放。电镀就更是了，很多园区根本不让搞。所以现在喷漆前处理流行硅烷处理，代替磷化，无磷无氮，算是一个折中。不过附着力咋样？得看药水和工艺控制。说实话，我们试用过一段时间，碰上个潮湿天气，粉就掉了……心累。好了，今天先聊这么多。钣金加工就是这样，看着入门简单，实则坑坑洼洼。设备再智能，经验这东西还是得有，而且得不断更新。不然，总有一款幺蛾子等着你。

免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：钣金加工的激光切割为什么总出幺蛾子？ https://www.dachanpin.com/a/tg/66009.html
