手工电弧焊工艺参数，90%的师傅都调错了？——焊接工艺的那些坑

说实话，干焊接这行快二十年，最让我头皮发麻的不是那些变态的仰焊位置，也不是什么稀奇古怪的异种钢焊接——而是眼睁睁看着一些熟手老师傅，凭着“经验”把工艺参数调得乱七八糟。还振振有词：电流大点好透！结果呢？咬边、气孔、裂纹……返修返到怀疑人生。❗

电流、电压、速度：你以为的“经验”可能全是错觉

先抛个观点：手工电弧焊的工艺参数选择，90%的初学者甚至部分老手都陷在误区里。 比如，电流是不是越大越能保证熔深？——错！大错特错。电流过大，焊条熔化太快，药皮反应跟不上，反而容易产生气孔和夹渣。而且电弧吹力猛，熔池剧烈翻滚，你看着热闹，其实焊缝金属的机械性能已经炸了。💥

那电弧电压呢？很多人以为电压高点能拉宽焊缝，省得摆动。可电压一高，电弧拉长，保护效果变差——氮气、氧气跑进去，焊缝容易发脆。更要命的是，焊接速度如果跟电流电压不匹配，简直是灾难。走得太快，熔池凝固来不及排气，气孔；走得太慢，热输入累积，热影响区晶粒粗大，韧性狂降。对吧，这些道理说起来都懂，一上手就忘。

我见过最离谱的一次，一个焊工给 304 不锈钢管 做对接，按碳钢的习惯调参数，电流120A，电压硬拉到了24V……结果焊缝背面全是一颗颗氧化渣，像个癞蛤蟆。他还嘀咕：这材料有问题！——唉，材料不背锅，是你的工艺参数把不锈钢变成了“易锈钢”。😤

实操调整的“野路子”技巧：听声、看渣、踩刹车

理论讲多了没人爱看，聊点实际的。我自己的独门歪招——听电弧声音调电流。正常的焊接，声音应该是连续均匀的“沙沙”声，有点像煎牛排。如果声音变得尖锐刺耳，甚至“噼哩啪啦”像放鞭炮，那多半是电流偏大或焊条受潮了。马上停！别犹豫。如果声音闷闷的，电弧软弱无力，那是电流偏小，赶紧调。

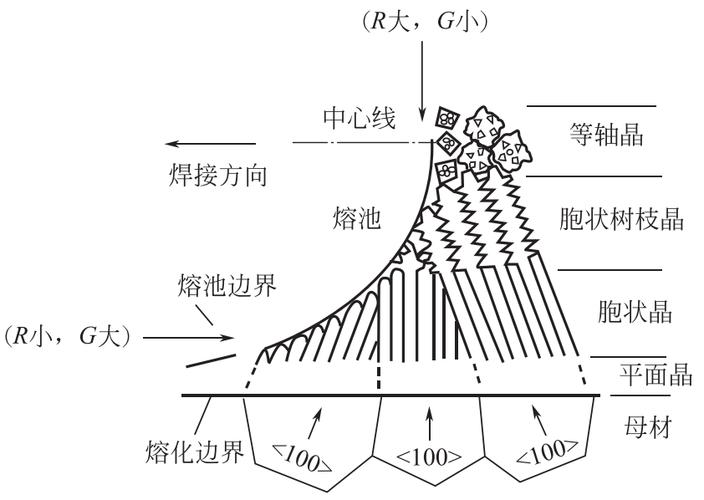

看焊渣的形态也能判断参数对不对。药皮形成的渣壳应该能轻松翘起，表面光亮，密集的气孔分布在渣壳里但没穿透到焊缝——这是最理想的状态。如果渣壳死死粘着，锤子敲都费劲，说明热输入过大或焊条角度不对。还有，焊接过程中留意熔池的跟随性：熔渣应该乖乖浮在熔池表面靠后位置，要是熔渣乱跑甚至跑到电弧前面——恭喜你，电流电压极不匹配，赶紧踩刹车重新调参数。

问：那焊条直径跟电流到底怎么配？有没有速查的准儿？
答：有，但别死套。标准公式是 I = (35~55) × d，d 是焊条芯直径毫米。比如 3.2mm 焊条，范围大概 110~180A。但实际中如果你焊的是薄板，哪怕 3.2 的条子，电流也可能要降到 90A 以下，不然一打一个窟窿。平焊、立焊、仰焊，电流都得往下调 10%~20%，立焊仰焊更讲究短电弧。最靠谱的方法——拿块同等厚度的废料试焊，一次调到位。

问：焊条角度有什么讲究？很多人说 70°~80° 就行，是不是太笼统？
答：太笼统了！这角度得看你是盖面还是打底，是平焊还是立向上。打底焊为了保证背面成型，焊条要略微顶向间隙，角度可能接近 90° 甚至稍前倾；盖面焊为了防咬边，焊条就得后倾 15°~20°，让电弧力把铁水往熔池后沿推。立向上焊更奇葩——焊条角度可能要下倾一点，利用电弧力托住铁水，不然全流下来。这些细节书本上一笔带过，实际干的时候才晓得有多要命。

最新实践的痛与悟：自动化来了，但人不能废

这几年工厂上了不少焊接机器人，工艺参数的精细化要求直接上了好几个台阶。以为自动化就万事大吉？天真。机器人调不好参数，飞溅比人工还大，焊道成型歪七扭八。比如脉冲电弧焊，要调基值电流、峰值电流、脉冲频率、占空比……一堆变量。有一次我给机器人调试不锈钢薄板搭接，参数组合试了二十多组——整整两天，差点崩溃。最后发现秘诀竟然是：降低峰值电流，提高频率，配合精确的送丝速度，飞溅几乎消失，焊缝光亮如丝。那一刻，真想抱着示教器亲一口！😙

说到底，焊接工艺是活的。抄别人的参数没用，你得理解每条参数背后的物理意义。电流决定热输入和熔深，电压影响电弧形状和保护效果，速度关联冷却速度和线能量，三者相互制约。下次再碰到焊缝质量问题，别第一反应就怪材料或机器——先回看你的焊接工艺参数表，大概率在那里藏着答案。焊无止境啊，兄弟们。🔧
