突然想起来，上周在仓库翻出一箱六角螺栓，标签写着‘镀锌’，结果——全是红锈斑。
简直气笑了。
这年头，连‘镀锌’都敢糊弄事儿。你看着表面亮闪闪，其实膜厚不到5微米，盐雾测试撑不过24小时。电镀厂偷工减料的本事，比技术厉害多了。
所以今天，咱们就敞开了聊聊表面处理。不讲大道理，就说说工地上、车间里真刀真枪遇到的坑，怎么躲，怎么选。很多老师傅都知道，但新人常栽跟头的地方。

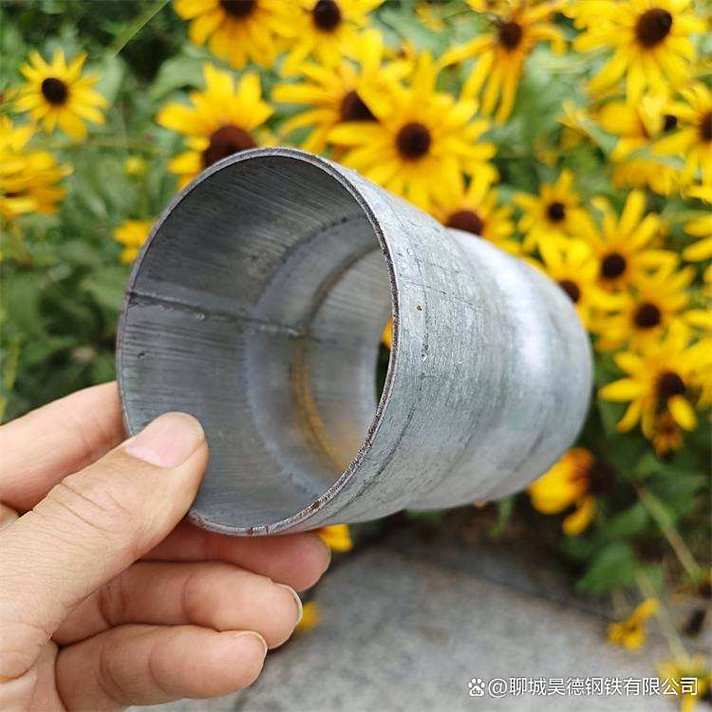

镀锌：老套但管用，可惜好工艺快失传了
热镀锌，这工艺都一百多年了，还是防锈的主力。浸在熔融锌液里，铁和锌形成合金层，那结合力，你用锤子敲都不掉渣。
但电镀锌呢？呵呵。表面漂亮，成本低，可一碰水就原形毕露了。尤其现在环保查得严，有些小厂干脆把氰化物镀液换成无氰的，结果镀层孔隙率大，完全靠钝化膜撑着，钝化膜一老化，锈就往外冒。
我最痛恨那种说‘盐雾96小时没问题’的，实际上一场雨就起泡——这事儿我遇到过，差点把客户整个项目搞砸。
所以怎么分辨？简单粗暴：看端部。热镀锌件端部常有锌瘤，摸着粗糙，发青灰色。电镀的平滑、银白，但往往太完美了，反而可疑。
问：热镀锌和电镀锌，到底哪种更抗锈？
答：如果单纯比耐腐蚀，热镀锌通常高一个数量级。热镀锌层一般是50-80微米，电镀锌也就8-12微米。但热镀锌螺纹要留余量，否则拧不进；电镀锌尺寸精确，用在精密件上更合适。不过——要是用在户外，千万别图便宜选电镀！除非你加涂层，比如达克罗。
阳极氧化：铝合金的‘金钟罩’

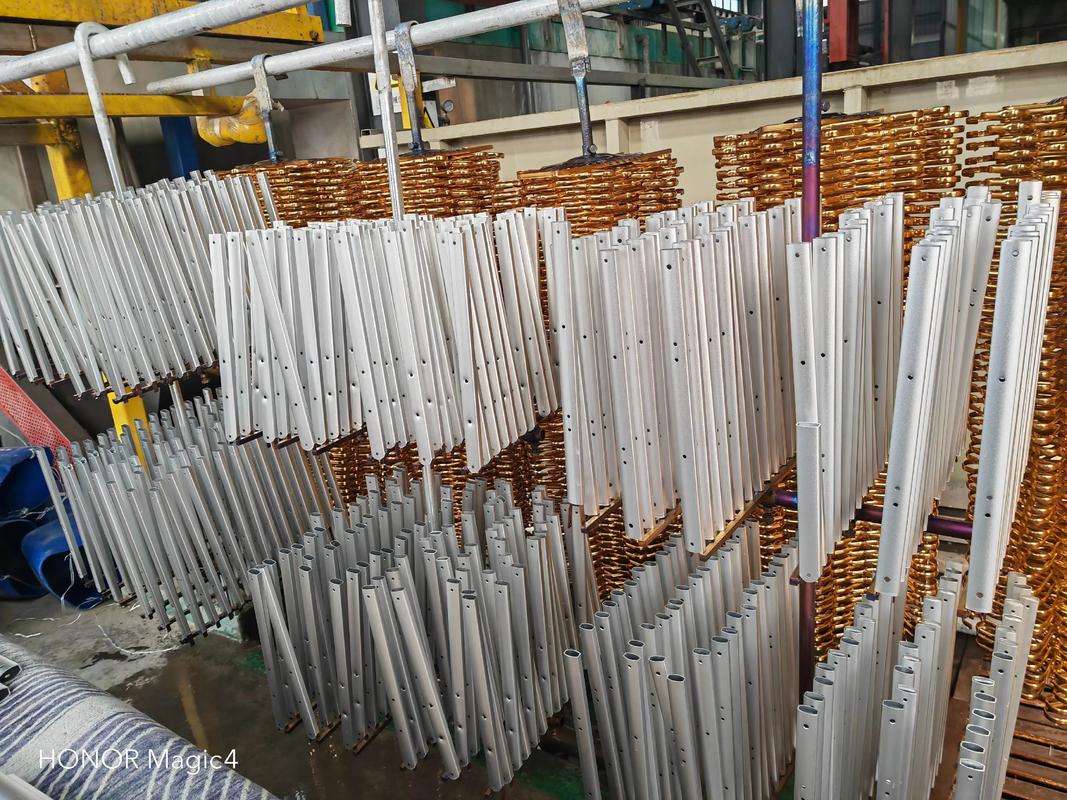

铝这材料，不生锈，但它会腐蚀，长白毛。所以必须做表面处理。阳极氧化，就是把铝件泡在硫酸溶液里通电，硬生生‘长’出一层氧化膜。
这层膜可厉害了！硬、耐磨，还能染色，你手机壳那种枪灰色，基本都这么来的。
但！常见问题：氧化膜厚不均，或者封闭没做好。封闭没做好，染料会掉色，衣服口袋蹭两下就花了。以前有个做自行车配件的朋友，为了省成本，拿不封闭的产品去卖，结果客户退货退到哭。
问：阳极氧化膜导电吗？
答：不导电。氧化铝是绝缘体。所以如果你需要导电，要么做局部保护，要么用化学转化膜（比如阿洛丁），那种膜薄，导电性好，但防护力弱多了。不过有些新工艺，像微弧氧化，搞出的膜又厚又带陶瓷质感，还能耐高压，可那成本… 不是高端装备真用不起。
再聊个冷门的——硬质阳极氧化。这个膜能到50微米以上，硬度堪比硬铬，用在液压阀芯上。但尺寸会涨，膜厚一半往外长，一半往内吃，设计公差时你得算准了，不然装配要命。唉，这种经验，书本上哪会告诉你。

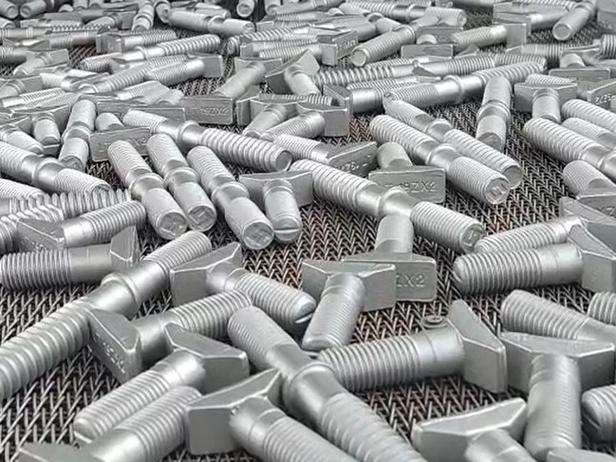

环保风暴下的新选择：达克罗、锌镍合金…
现在环保查得紧，六价铬钝化基本要淘汰了。镀锌后用的三价铬钝化，虽然颜色发蓝发绿不好看，但起码合规。不过有些要求高的，比如汽车紧固件，直接上锌镍合金镀层了，耐蚀性吊打普通镀锌。
达克罗——也叫锌铝涂层。这玩意没氢脆，汽车底盘螺丝都用它。涂覆后烘烤成膜，表面像砂纸，但盐雾能扛上千小时，还不污染环境，就是贵了点。我见过一个风电螺栓，明明图纸写达克罗，采购为了省钱换成镀锌，结果海上用了半年，锈得拆不下来，那个维修费，啧啧。
问：达克罗和热浸锌比，哪个适合风电螺栓？
答：风电行业现在几乎全用达克罗。首先，达克罗无氢脆，高强度螺栓最怕氢脆断裂；其次，耐盐雾能力超强，适合海洋环境。热浸锌会退火降低强度，而且镀层厚，影响螺纹配合。但达克罗不耐磨，表面容易被刮伤，运输得小心。
说真的，选表面处理不能只看单价。你要算整个寿命周期的成本。一颗螺栓便宜几毛钱，后期更换可能搭进去几万块，划不来。
还有化学镀镍，用在形状复杂的件上，厚度均匀，耐蚀耐磨，而且能焊… 你没看错，焊接性还不错。不过镀液维护麻烦，小厂做不稳定。
最后啰嗦一句：别轻信检测报告。我见过无数虚假报告，一定要派人去盐雾箱旁盯着，或者要求做划格、热震试验。不然，表面处理变‘表面完蛋’，可就难受了。
唉，工业这行，都是真金白银砸出来的教训。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：表面处理那些事儿：为什么你的螺丝总生锈？ https://www.dachanpin.com/a/tg/66010.html
