干电镀这行二十年了，我最大的感受就一个字——烦。不，是两个字：揪心。这个行业在外人看来就是把零件扔进池子里泡一泡，可真正干过的人都知道，那池子里的水比海还深。今天不扯虚的，就聊几个最常见工艺里我踩过的坑，以及那些书本上不爱写、但车间里天天碰到的破事儿。
镀锌：最基础也最多坑

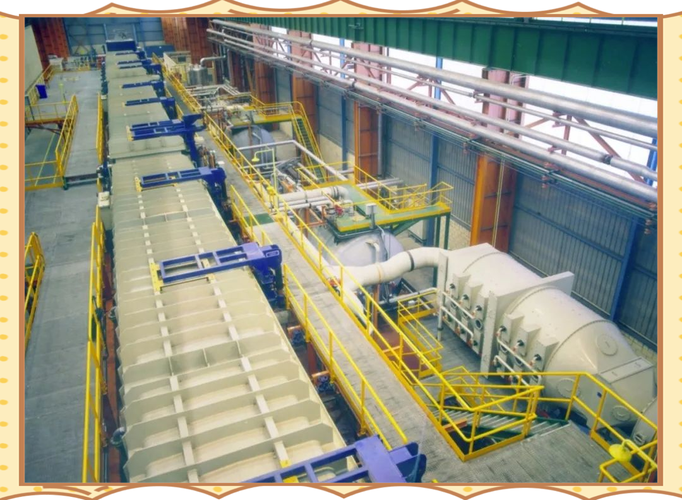

镀锌看起来简单，对吧？酸洗、水洗、镀锌、钝化、干燥……可就是这基础活儿，坑得我一次次想摔扳手。记得有一批紧固件，客户急着要，结果镀完没几天全冒白粉。查了三天才发现，钝化液的pH值偏移了0.3。0.3！就这0.3，整批货报废。所以说，镀锌的命门全在钝化，不管是六价还是三价铬钝化，千万别信供应商说的「原液稳定」——温度一高，那曲线飘得比心电图还刺激。
另外就是氢脆，高强度螺栓最怕这个。很多人知道要除氢，但除氢温度和时间在冬季和夏季根本不能照搬同一个参数。我有次冬天用夏天的烘烤曲线，结果螺纹一拧就断。后来学乖了，每批都做氢脆测试棒，还专门买了个便携式氢脆仪——这东西八年前卖十多万，我老板骂了我一个月乱花钱，现在他逢人就吹自己有先见之明。唉，上哪儿说理去。
问：镀锌层发白、发黑是什么原因？
答：发白九成是钝化液老化或者水洗不干净，尤其是用了含硅的脱脂剂之后，怎么冲都留一层薄膜。发黑则多半是镀层太薄，底层铁基体露出来氧化了，或者钝化后没及时干燥，水渍残留。办法？先测膜厚，再查钝化液的电导率，别只顾着加浓缩液，有时候干脆整槽换掉更省钱。
镀铬：美丽与隐患并存
镀铬好看，亮得能当镜子。可这工艺从诞生就带着原罪——六价铬有毒，欧盟REACH法规一收紧，国内环保查得底儿掉。我几年前硬着头皮上三价铬工艺，起初镀出来的颜色发乌，客户不认。折腾了半年，电流波形从直流改成脉冲，阳极材料换成钛基氧化铱，还配了专门的低浓度催化剂，总算把亮度提上来。但说实话，三价铬的硬度还是不如六价，做装饰没问题，功能性镀铬还得斟酌。
还有镀硬铬，那玩意儿的分散能力简直反人类。深孔零件内壁要镀上，外部就烧焦。后来我在工装上做文章，用辅助阳极伸到孔里，电源加个脉冲才勉强合格。有次忘调脉宽，出来的镀层全是裂纹，客户拍桌子要退货。唉，那个月奖金全泡汤。
问：镀硬铬和装饰铬有什么区别？
答：区别大了去了！硬铬厚，通常几丝到几十丝，HV硬度800以上，直接镀在钢上，为的是耐磨；装饰铬薄，一般0.2-0.5微米，底下有镍层打底，主要图光亮。工艺参数也完全两样：硬铬用高电流密度（30-60A/dm²）、高温（50-60℃），装饰铬电流低、温度低。千万别混用，否则不是爆皮就是发灰。

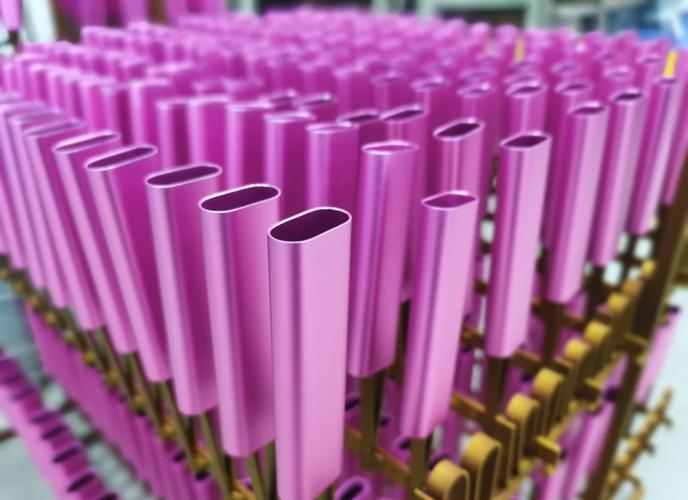

阳极氧化：铝件的华丽外衣
铝制品表面想耐蚀、能染色，阳极氧化是绕不过的坎儿。这工艺相对干净，但封闭环节极坑。有一次给医疗器械做阳极氧化，要求通过盐雾测试96小时。我老老实实用了醋酸镍封闭，结果48小时就出白点。后来换高温蒸汽封闭，又差点把密封圈烫坏。最后发现，氧化膜孔隙必须控制在20-30纳米，封闭前彻底清洗掉硫酸根离子。现在我都用热纯水预封闭再加镍盐，稳定多了。
染色也是个艺术活。客户拿来的色板跟撞大运似的，每批铝材微量元素差一点，染出来色调就偏。我现在干脆自己做钛系染料母液，再拿分光光度计比对，比肉眼靠谱。对了，多孔氧化膜还可以做「发色」处理，不用染料直接电解着色，那颜色耐候性好得离谱——不过成本翻了一倍不止。
问：阳极氧化后的铝件掉色是怎么回事？
答：多半是封闭不彻底。膜孔没封死，染料跑出来啦。也有可能是染液pH值太高，染料没真正吸附进膜孔。解决办法：先测封闭槽的浓度和温度，硫酸镍封闭液一般维持pH5.5-6.0，温度90-95℃，时间10-15分钟。如果还掉色，查查染色后的水洗是不是偏酸，酸性水会提前把染料洗掉一部分。
写了这么多，其实每一个工艺点背后都是真金白银的教训。电镀这行，没什么捷径，就是得盯紧细节、做好记录、别轻信「标准参数」。毕竟，零件不会说话，但它们表面上的每一道缺陷，都在替你骂人。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：电镀实战札记：镀锌、镀铬与阳极氧化的那些门道 https://www.dachanpin.com/a/tg/66012.html
