阳极氧化：为什么你的铝件总有色差？10年老师傅揭秘工艺细节与避坑指南

前处理——被99%新手忽略的致命环节

我见过太多外行——甚至干了好几年的操作工——以为阳极氧化就是把铝件往硫酸槽里一挂，通电完事。天真。前处理搞不好，后面全是无用功。脱脂、碱蚀、中和，三步缺一不可，而且每步都可能是坑。

脱脂：铝件表面有机油、无机污垢，不清除干净，氧化膜根本长不均匀。有的小作坊用洗衣粉泡，或者拿洗洁精搓，我的天——膜层出来像月球表面，全是麻点和流痕。正确做法？专业铝脱脂剂，加热到60~70℃，配上超声波或喷淋，至少洗10分钟。有次我去验厂，看见他们脱脂槽水温才40℃，当时就想骂人……但忍住没骂，默默记下，后来果然全部退货。

碱蚀：氢氧化钠溶液，50~60g/L，温度50~60℃。目的是去掉自然氧化层，提升光泽。时间决定一切。差5秒，表面粗糙度能从Ra0.2变到Ra0.8。做高光产品，碱蚀后得立即中和——否则流痕、白斑立刻出现。我习惯用计时器，1秒不差，而且工件在槽里要不断抖动，避免局部反应过度。

中和（出光）：大多用硝酸，也有用硫酸的。硝酸能去除碱蚀后残留的黑灰，让表面光亮。但浓度太重要了！10%~30%（体积比），室温1~3分钟。超过3分钟，反而腐蚀基材，得不偿失。记得，中和后必须立刻用清水漂洗，最好三道逆流漂洗，不然残留酸液带进氧化槽，槽液寿命急剧缩短。

氧化参数控制——那些教科书不会告诉你的细节

氧化槽是心脏。最常见的硫酸阳极氧化（也叫“普通阳极氧化”），硫酸浓度180~200g/L，铝离子控制在12~20g/L——但说实话，铝离子一到15g/L以上，我就开始慌了，因为成膜速度变慢，膜层发灰，染色效果也打折。很多厂子里为省成本，一个槽子死扛到25g/L还不换，出来的铝件像蒙了层雾，怎么染都丑。槽液温度也是关键：理想温度20±1℃，夏天没冷冻机？那你等着色差吧。冬天靠加热棒？加热不均更加完蛋。我偏爱用脉冲电源代替传统直流，虽然贵不少，但膜层致密度、耐磨性明显提升一个档次，做出口件有底气。

另外，空气搅拌一定匀。见过有厂子气管直接插槽底，结果气泡搅得槽液翻滚，工件摆动像荡秋千，膜厚到处不均匀。应该用带孔的搅拌管均匀布气，轻柔而持续。还有阴极板面积要足够，一般是阳极面积的1~2倍，铝阴极长期使用表面会生成氧化层，得定期清理，否则电流分配会跑偏。

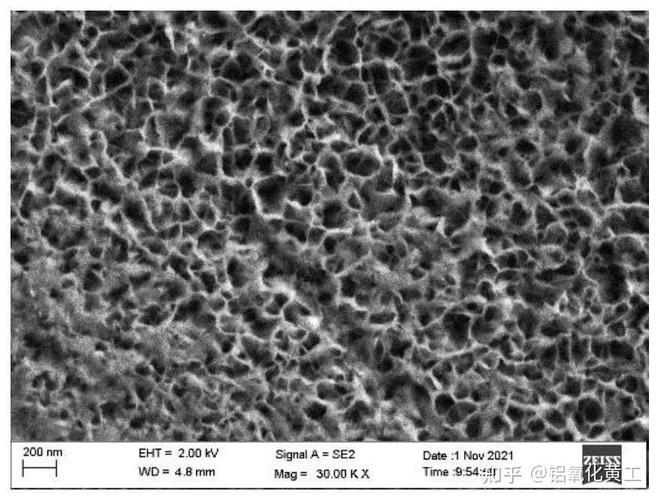

哦对了，硬质阳极氧化是另一个世界。硫酸浓度低得多（约15%），温度直接干到0~5℃，电流密度高几倍。膜厚能做50~100微米，硬度堪比宝石。但脆，不能用在受冲击的零件。活塞、气缸内壁这些耐磨件上用得多。工艺飞涨的能耗让人心疼——高额电费加冷水机组24小时轰鸣，老板脸色和氧化液一个颜色。

染色与封孔——最终效果的临门一脚

膜层孔隙率高达20%~30%，染料分子钻进去就出不来。但染料质量决定一切。我曾经贪便宜买了小众品牌染料，染的黑色3个月褪成灰鼠色，客户差点告我们欺诈。大厂如奥野、科莱恩的有机染料虽贵，但耐光耐候好多了。还有无机染色，用铁盐、铜盐电解着色，色泽沉稳，户外建筑型材多用古铜色、黑色，十年不褪。不过要精确控制金属盐含量和电流波形，不然颜色死活不一致。

染完色必须封孔，否则染料会渗出，膜层不耐污染。镍盐中温封孔剂（温度80~90℃）目前用得最广，封孔后还要热纯水洗，彻底洗净残留，再烘干。冷封孔（室温）倒方便，但耐蚀性差点意思，用在室内件还行。有一阵子环保狂查重金属，我们试过无镍封孔剂，价格翻倍，但客户点名要环保件时，只能硬着头皮上。

硬核Q&A——工厂里的实际问题

问：不同铝合金牌号阳极氧化效果差多远？
答：天差地别！纯铝1系最好，随便做都光亮。5系铝镁合金也漂亮，但带点灰调。6系铝镁硅是日常主力，建筑型材就它，适合染色但要注意杂质。最烦2系铝铜合金，铜害得膜层多孔、发黑，得用专用脉冲工艺。7系铝锌合金想染浅色？基本没戏，老老实实做本色或黑色吧。试料阶段一定先确好牌号，拿到对方质保书，别听销售忽悠“和6063差不多”——我就被坑过，整批次报废。

问：氧化后膜层发白、粉化是什么原因？怎么解决？
答：八九成是封孔不良，或者氧化后清洗不净。也可能氧化槽温度过高，导致膜层疏松。对策：严格控制槽温，氧化结束马上充分漂洗，最好用50℃温水浸泡2分钟再封孔。我还发现一个土办法：氧化清洗后别急着封孔，在干净空气中晾5~10分钟，让膜孔半干缩，再封孔效果奇佳——原理不明，但就是好用！再有，膜厚超过25微米容易粉化，尤其硬质膜没控制好。

问：阳极氧化膜厚到底做多厚合适？
答：看使用场景。室内装饰件10微米足够，但要耐磨的电子产品外壳可做15~20微米，建筑外立面国标最低平均15微米，实际上通常保证20微米起步。有人硬要50微米，劝都劝不住——结果受力处膜层开裂，白费功夫。膜厚用涡流测厚仪测，别舍不得那几百块钱仪器，目测的都是神仙。

问：染色不均、阴阳色怎么破？
答：多半是挂具设计不合理，导致电流分布不均，或者槽液搅拌不匀，或者杂质离子影响。挂具与工件接触点要牢固，避免晃动；要考虑工件形状采用辅助阴极；染色液要定期过滤，染料浓度用分光光度计检测，保持稳定。还有，染色时工件在槽内要上下提动几次，排出气泡，否则气泡表面局部染不上色——细微活，靠的是经验。

最后，就别总结了吧，我只想说：阳极氧化看着简单，做精了门道比天坑还深。别迷信自动化，机器也得人调。多去现场摸，多犯几次错，就懂了。哦，胶手套一定戴好，硫酸溅到手上不是闹着玩的。就这样。
