10年。从普通铣床玩到五轴联动，学费交了好几茬。今天不讲理论，就掏心窝子说说铣削加工里那些恶心人的坑。
刚入行那会儿，以为转速越高越牛逼。结果？打刀，工件飞了。吓得半死。所以说，参数这事儿，书本和实际差着十万八千里。
一、刀具涂层：不是越贵越好
很多人一上来就问：“啥刀最好？” 没有最好，只有合不合适。硬质合金基体配上合适的涂层才顶用。PVD涂层适合锋利刃口，CVD涂层耐磨但容易崩。 加工铸铁就得CVD，层厚耐磨；干铝合金？PVD薄涂层才不粘刀。我踩过最大坑：用TiN涂层的刀去攻不锈钢，结果就是一团浆糊。后来换了AlCrN，那叫一个丝滑。
还有，涂层厚度不是越厚越好。曾经迷信某进口品牌厚涂层，结果铣槽时候涂层剥落，像墙皮一样掉。最后发现，加工奥氏体不锈钢时，薄涂层反而寿命更长。为什么？残余应力小啊。这事儿，没坏过几把刀根本不会懂。
二、装夹：别小看这点“吃力”
工件振不振动，装夹占一半因素。虎钳直接夹？图样图森破。薄壁件一夹就变形，松开弹回去，精度全跑偏。得用软爪或者真空吸盘。尤其是五轴加工，锁紧力不均，转着转着精度就丢了。
有次做医疗骨板，0.5mm薄壁，用传统压板，铣出来是个弧形。客户脸都绿了。后来改用冰冻吸盘，全程无应力，成品率从30%飙到95%。这种招数，书上可没有。
问：长悬伸加工怎么防止振刀？
答：振刀，铣削的噩梦。通常刀长径比超过4倍就得小心。我的土办法——变切削参数。降转速？不，有时提高转速反而好，因为改变了切削频率。更有效的是用不等齿距刀具，打乱共振。还不行？上阻尼减振刀杆，贵是贵，但真能治病。

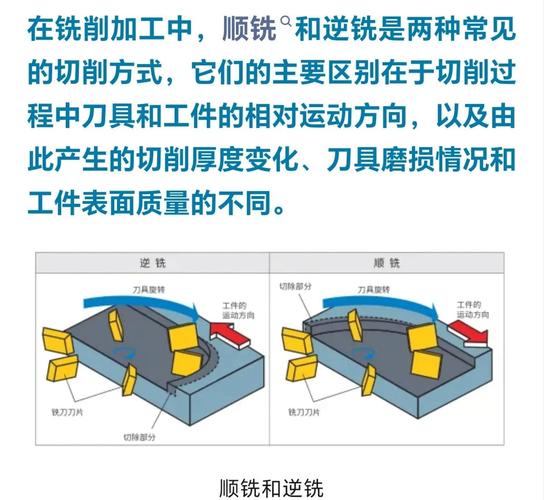

三、顺铣还是逆铣？还是那点事儿
老生常谈了。但真干起来，还是有人乱用。普通机床尽量顺铣，间隙小，表面好。数控机床有滚珠丝杠，逆向爬行敢用？逆铣能把刀崩哭。不过，碰到铸件硬皮，逆铣又变成首选，用刀背先把硬皮啃掉，顺铣容易崩刃。灵活点，别认死理。
记得刚转数控时，编程默认顺铣，做模具钢，那个声音，杀猪一样。改了逆铣，立马安静。但光洁度下来了。最后发现是切削液浓度太低，润滑不够。所以，一个问题可能是多因素耦合，别总怪铣刀。
问：铣小孔、深槽，排屑不畅怎么破？
答：排屑不畅是微型铣刀的头号杀手。我用过内冷刀杆，压力开到70bar，铁屑像子弹一样喷出来，爽。没内冷的话，就勤退刀，G83深孔钻循环思路，再加高压气枪对着吹。还有个偏方——切屑油里掺点煤油，效果意外好。不信你试试。

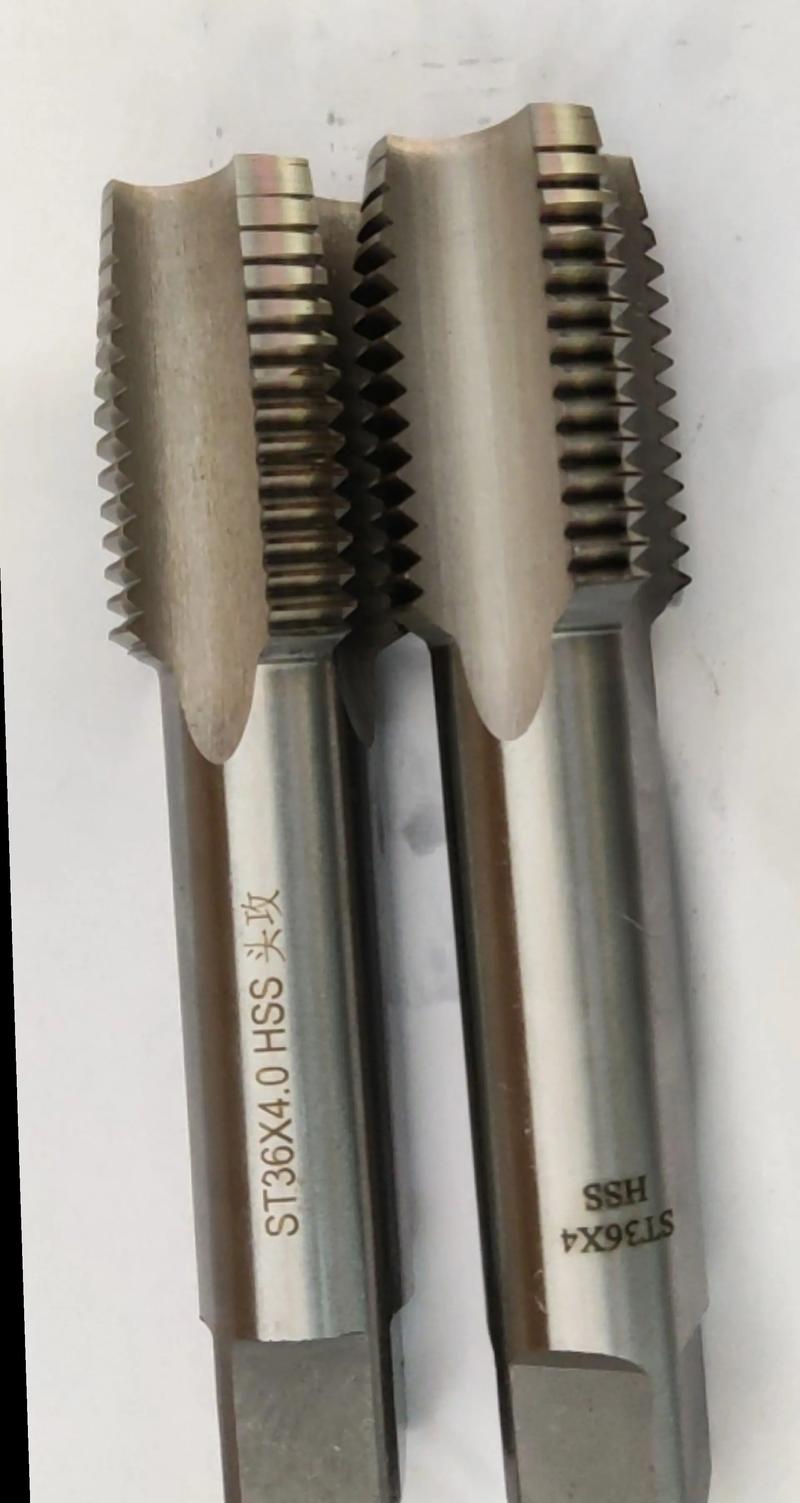

四、螺纹铣削：别再用丝锥了
螺纹加工，很多人还抱着丝锥不放。但硬材料、大直径螺纹，丝锥容易断。螺纹铣刀，一把刀能加工不同螺距，容错性高。而且断在孔里好取——不像丝锥，断了你能哭死。我曾经M4的丝锥断在钛合金件里，放电打了一晚上。从那以后，能铣的我绝不攻。
问：螺纹铣削参数怎么定？总感觉容易崩刃
答：单齿吃刀量是关键。通常径向切深不超过0.1mm，轴向看螺距。用多齿螺纹铣刀效率高，但机床同步不好就颤。编程时选用螺旋插补，配合刀具半径补偿。崩刃多半是排屑不畅或者冷却不足。刀路从下往上铣利于排屑，试过都说好。
五、冷却液：不是可有可无
干铣削敢干切？也就加工某些铸铁和粉末冶金可以。别的时候，冷却不到位就是烧刀。乳化液浓度计一定要用，别拿手摸。 我有个习惯，每天开班第一件事，测浓度。低了就补，高了也坏——腐蚀机床。现在搞微量润滑（MQL）挺火，环保，但刀具涂层要求高，不然几下就磨损。
高速加工钛合金时，我用低温二氧化碳冷却，那效果，比普通冷却液强十倍。就是成本高。不过话说回来，一把刀具好几百，因冷却不好废了，心疼的还是自己。
六、数字化：老手也要跟上
别以为老师傅就不碰电脑。现在CAM编程，刀路优化直接决定加工效率和寿命。UG的动态铣削、摆线加工，用好了，刀具负载恒定，效率翻倍。我以前手编宏程序，现在也学起了自适应加工。不学？等着被淘汰吧。
还有，传感器监控。主轴功率一异常，马上报警，避免撞机。我们车间去年上了一套在线监测，撞刀次数降了90%。这钱花得值。
最后唠叨一句：铣削加工，细节是魔鬼。别迷信某个神刀，多换角度想想。出了问题，别急着甩锅，静下心来分析，总能找到那个隐藏的“小妖精”。
免责声明：文章内容来自互联网，本站仅作为分享，不对其真实性负责，如有侵权等情况，请与本站联系删除。
转载请注明出处：铣削加工实战避坑：十年老师傅的血泪经验 https://www.dachanpin.com/a/tg/66015.html
