时间敏感网络(TSN)到底值不值得上?一个老工程师的三年折腾实录

凌晨三点的电话

又被叫醒了。生产监控屏上,机器人抓手悬在半空,传送带纹丝不动。

“老张!又丢包了!”——这声吼简直年度噩梦。

我们那套古董PROFINET,跑视觉和运动控制,一到峰值就哆嗦。迟到个几毫秒?整条线停摆。损失?不敢算💸。

于是盯上了时间敏感网络(TSN)。那阵子,TSN被吹得神乎其神:统一以太网下,实时非实时流量共舞,无需专用硬件?我不信。

被标准绕晕的三个月

啃规格书。802.1Qbv时间感知调度,802.1AS时钟同步,802.1Qbu帧抢占……别说,读着读着就飘了。太复杂了! 而且每家芯片支持度不一,博通、恩智浦、德州仪器,各有各的Tsn Kit。我们买了块开发板,测试同步精度。

结果呢?确实能到亚微秒级。可一旦混入大流量的摄像头数据,延迟又有点飘。排查了俩星期,发现是交换机配置没打开门控列表,一个复选框的事!‍♂️

感叹❗标准虽好,落地方才见真章。

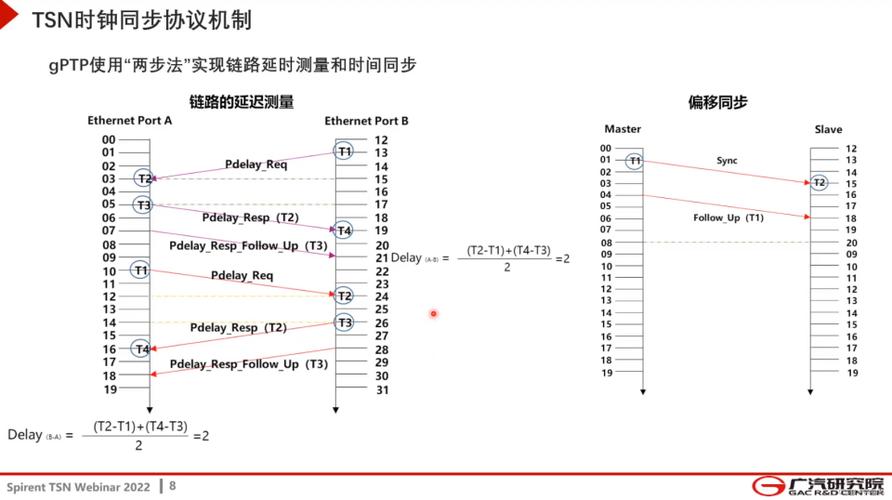

时间敏感网络交换机门控列表示例
时间敏感网络交换机门控列表示例

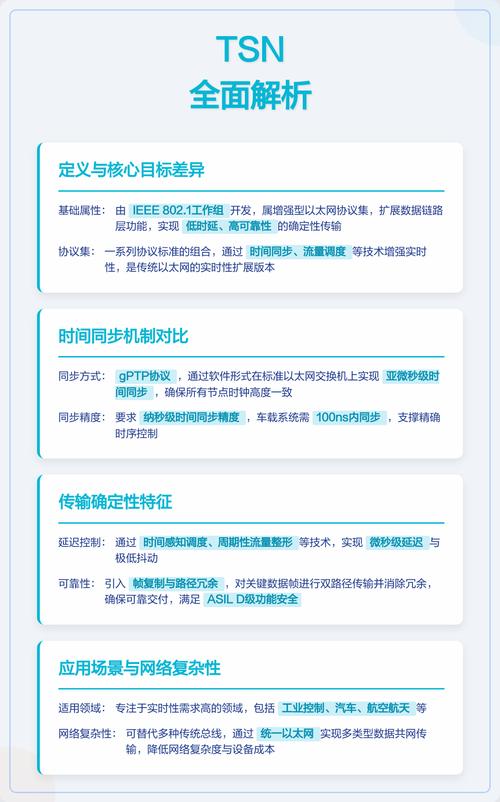

问:TSN到底比传统工业以太网强在哪?

问:TSN到底比传统工业以太网强在哪?
问:TSN到底比传统工业以太网强在哪?

答:简单说吧,传统PROFINET、EtherCAT这些,硬件绑定,网络封闭。TSN呢,基于标准以太网,但把实时流和非实时流揉在一起,还保证确定性。它靠的是时间同步+流量调度。比方说,802.1Qbv把传输时间切成一个个时隙,关键指令畅通无阻。这样,一个网线既传控制信号,又传视频、数据采集。成本、布线都省了。

不过,代价是配置。靠手动写门控表?得上自动化工具,这玩意儿目前还不普及。

真刀真枪上线后…

去年,我们一条新线全用TSN,配合OPC UA。运动控制器、机器人、视觉系统都接在同一交换机上。效果怎样?延迟稳在微秒级,抖动几乎为零。✅

但培训操作工可费了劲。以前换个设备,PROFINET地址一设就行。现在?得懂VLAN、优先级、时间同步域…… 💡建议厂家赶紧整出傻瓜式配置界面。

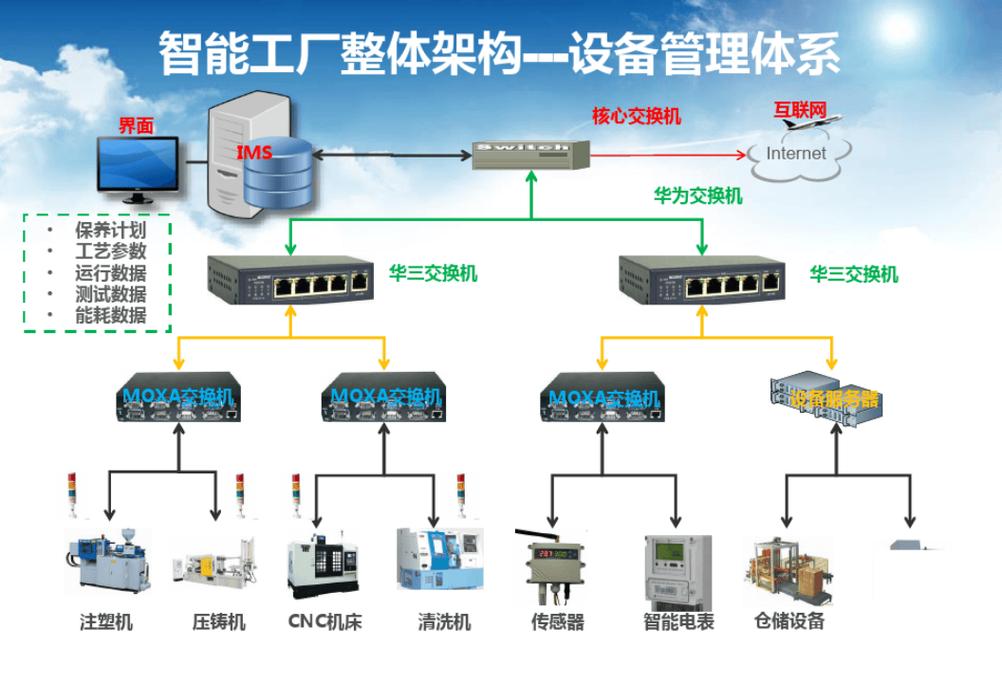

工厂产线TSN网络拓扑图
工厂产线TSN网络拓扑图

问:中小企业现在上TSN合适吗?

答:分情况。如果你现有网络能满足,别折腾。TSN目前适合多协议混合、对实时性要求极端的场景——比如同步多轴运动,或高精度数据采集。而且,选型时要盯紧交换机支持哪些标准子集,别信“TSN兼容”的营销话术。最好从局部试点,再推广。

我还撞见过一个坑:时钟源。如果GPS信号不好,用边界时钟传递,配置瑕疵可能导致整个网络时序错乱。查了三天,最终是时钟主端口优先级没设对。类似细节,书里可不会写。

生态混战:谁家才是真TSN?

CC-Link协会推CC-Link IE TSN,搞了一套自有的协议。贝加莱、西门子也在往TSN上靠。可互通性测试,我们试过两家设备直连,结果不识别。最后发现是时钟同步域ID一个配了0,一个配了1。就这,折腾两天。厂商宣称的“即插即用”,听听就好。

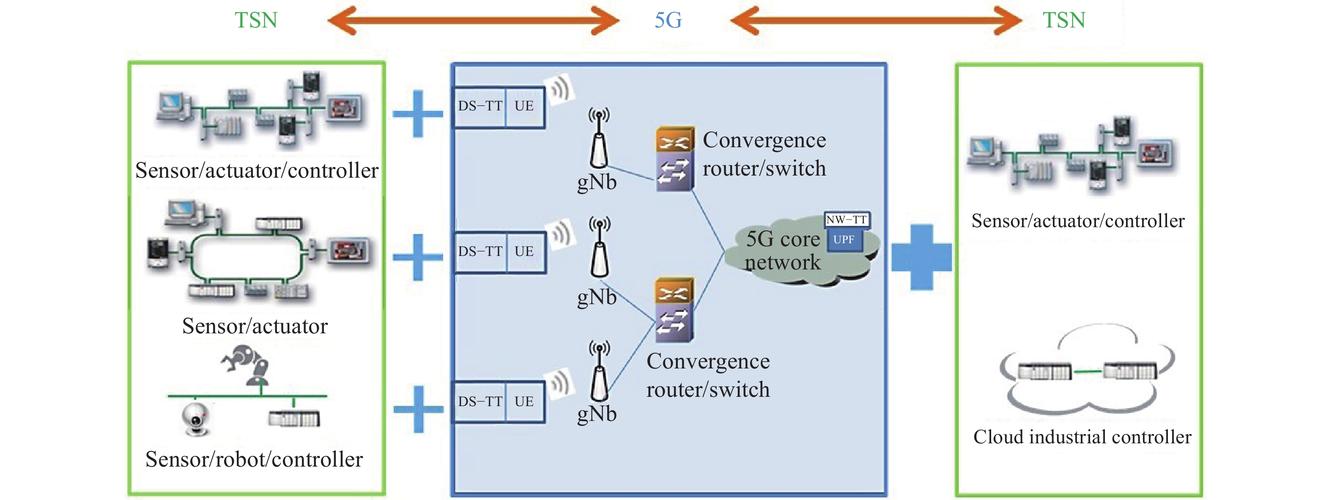

TSN和5G的暧昧关系

TSN和5G的暧昧关系
TSN和5G的暧昧关系

再说个远景吧。5G URLLC号称1ms低时延,我们测下来,端到端还是飘。但TSN over 5G?又是个大坑。不过,3GPP R16据说把IEEE 802.1CB帧复制与消除集成了,有点意思。等这波设备成熟了,没准能省下有线布线的钱——但那会儿我们可能又得学新协议…

“老张!产线又报警了!” 得,今天先聊到这儿。
