当图纸消失后:计算机辅助设计(CAD)在云端的重生与挣扎

说实话,我到现在还记得第一次被迫用浏览器打开三维模型时的错愕——没有安装包,没有等待,鼠标点开链接,一个近2GB的变速箱总成立刻开始旋转。当时我心里只有一句话:这玩意儿靠谱吗? 但后来,在一次深夜紧急改图的经历后,我彻底闭嘴了。

云CAD不只是把软件搬上网

先泼一盆冷水。很多人以为云CAD就是远程桌面跑个SolidWorks,对吧?错得离谱。真正的云原生CAD,底层架构是全重写的。它把几何内核、约束求解器、渲染引擎都拆成了微服务,跑在分布式的GPU集群上。你在浏览器里拖拽一个特征,可能同时触发了十几个容器的运算。
云CAD微服务架构实时协同编辑示意
云CAD微服务架构实时协同编辑示意
这意味着什么?我举个真实的例子。去年我们给一家汽车零部件厂做产线改造,设计工装夹具。团队四个人,一个在东莞车间,一个在上海总部,一个在成都出差,还有一个——那是半夜在印第安纳州倒时差的同事。我们对着同一个装配体,谁改一个孔径,其他人的屏幕上立即高亮,连带着关联的BOM表自动刷新。没有版本冲突,没有“发我最新版”的邮件轰炸。那一瞬间,我突然理解了什么是基于模型的系统工程(MBSE)真正落地的样子。 不过先别急着激动。

断网了怎么办?那个让工程师半夜惊醒的问题

云CAD最大的阿喀琉斯之踵,就是离线。有一次我在客户现场演示,酒店WiFi烂到令人发指,页面卡在那个旋转的加载环上,全场寂静——那一刻我想钻进地缝。后来我学乖了,发现像是Onshape这类平台其实有离线缓存策略,但前提是你得提前标记好要离线的文档。还有些更狠的,直接用渐进式Web应用(PWA)在本地跑一个精简内核,网络恢复后自动合并更改。 数据安全是另一个绕不过的坎。 问:把我们最核心的模具图纸放在公有云上,不会被黑吗?万一服务商倒闭了,数据拿得回来吗? 答:这是我一再解释到喉咙冒烟的问题。首先,现代云CAD普遍采用SOC 2 Type II认证,数据传输和存储全程加密,而且很多企业版支持客户自主管理加密密钥——就是说服务器看到的全是乱码,没你的密钥解不开。另外关于数据拿不回来,正经平台都提供标准格式(STEP、IGES、Parasolid)的一键导出,甚至有API让你定期自动备份到自己的私有存储。但还是那个老生常谈:你得自己去做,不能指望别人替你操心。💡 说真的,真正的风险往往不是技术上的,而是流程失控。比如有人不当心用个人邮箱注册了公司项目,离职后账号注销,留下一堆孤儿文档——这叫什么事儿啊!

参数化、生成式设计:当算法开始抢饭碗

再聊聊让人又爱又怕的生成式设计。CAD这些年从单纯画图渐渐转向了创成式工程。你给定约束——安装点、受力区域、避免碰撞的体积、材料属性——算法呕心沥血地吐出一个个有机形态的支架或散热器。

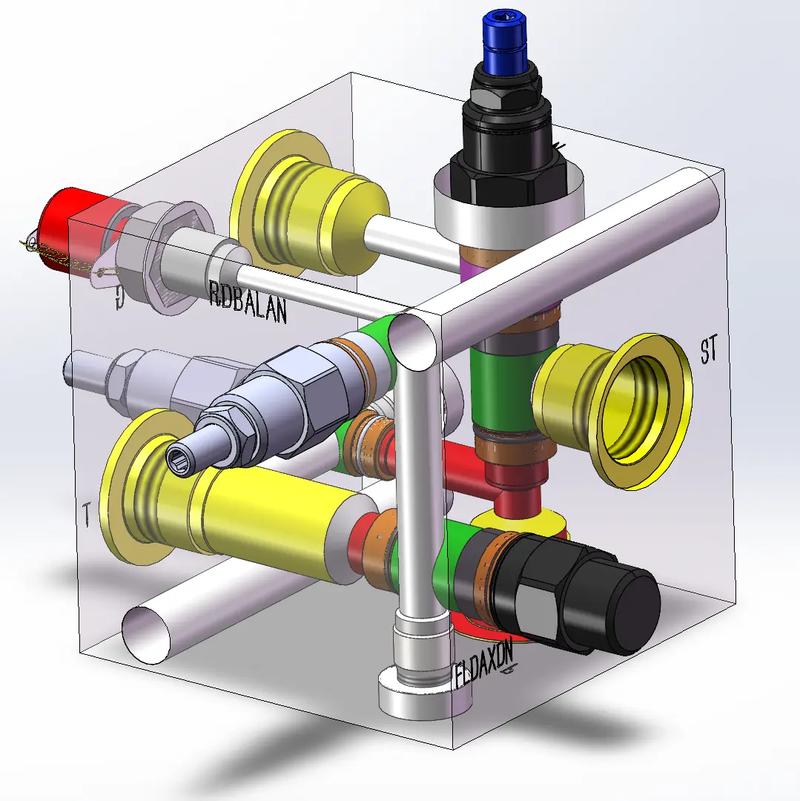

增材制造优化后的液压阀块生成式设计结果
增材制造优化后的液压阀块生成式设计结果
我最近在一个液压阀块的项目里试了,结果简直反直觉。减重了40%,流道压降还降了18%。但是老师傅看了直皱眉头:“这玩意儿怎么铣?没个平面基准?”确实,这种形状往往只能走增材制造(3D打印)。所以现在出现了一个有趣的撕裂:设计端已经跑到很前面了,可制造端还卡在一台几十万的五轴数控机床上。❗ 问:那对于传统机加工,这种拓扑优化的零件就只能干瞪眼? 答:不完全是。有些软件现在可以设定加工方式约束——比如必须保证三轴可铣、避免倒扣面、最小刀具半径。算法就会在这个框架里寻优。虽然最终形状没那么“外星”,但依然能省下不少材料。只是你得多废几张设计图纸来回磨,因为工艺工程师一看那造型,大概率会摔电话。 这又牵扯出另一个关键词:PMI(产品制造信息)。既然模型是三维的,为什么还要出二维图纸?我其实一直挺抵触“无图纸化”这种口号,很多场合一张带着关键尺寸、形位公差、粗糙度符号的投影图,比让工人在屏幕前旋转模型高效得多。所以现在好的云CAD,都把PMI直接嵌在三维模型里,然后一键导出带有GD&T标注的PDF——这才是务实的数字化。

协同的内鬼:版本地狱与标准件烦恼

别以为上了云就自动消除版本混乱,天真。 有一次我们小组装配一个焊接夹具,不知谁把底板孔位偏移了2mm,下游的定位块、压紧器全部生成了错误配合。等到发现时,已经浪费了整整两天。为什么?因为配置管理没做好。在云CAD里,分支与合并(Branch/Merge)操作普及度低,很多团队还是“另存为”思维,结果生出一堆“_最终版_v3_真正不改了_死也不改.sldprt”。 所以我现在的铁律:初始化项目时必须建好产品结构树,规定谁负责哪个子系统,公共件库严格读写权限,每次发布必须打标记。这不是软件功能不足,是工程纪律缺失。🤷 另外还有一个恨得牙痒痒的事:标准件库。不同品牌气缸、导轨、螺栓的三维模型,从厂家官网下载的经常是垃圾——不是破面,就是没有运动副信息,导入装配体像一块死疙瘩。现在有些平台开始在云端构件库中直接提供轻量化、带配合参考的智能零件,拖入即可自动吸附约束,我只想说这种功能早十年就该有了。

未来已来:数字孪生和AI的合谋

最后必须提一下数字孪生(Digital Twin)。CAD模型不再是设计阶段的孤立产物,它变成了产品全生命周期的数据容器。结合IoT传感器数据,一个风力发电机的CAD模型可以直接在屏幕上显示实时应力、温度分布,红色区域警告即将疲劳失效的焊缝。我参观过一次验证平台,那一刻真的很震撼——感觉我们不再是画图匠,而是数字世界的造物主。 当然,这背后需要产品生命周期管理(PLM)串联一切。CAD负责几何,PLM负责流程、变更、成本、合规。现在趋势是两者边界越来越模糊,云CAD往往自带轻量PLM。小团队甚至觉得这就是全部,用不着再买一套。 写到这里,我突然想到前两天刷到的一个初创公司做的事:用大语言模型直接从自然语言生成CAD特征脚本。你说“在圆柱体侧面切一个直径5mm的孔,距离端面10mm,完全贯穿”,它就输出一段Python API代码。这要是成熟了,设计门槛会断崖式下跌。但同时,很多机械工程师会不会沦为“校对员”? 说实话,我有点发怵,又忍不住期待。 也许这就是我们这个行当的宿命:工具总在变,但理解物理世界里的力、热、振动、制造偏差的直觉,暂时还淘汰不掉。至少,在AI能替你挨供应商骂之前,我们还是安全的。
