计算机辅助工程（CAE），多高大上的词。说白了就是让电脑替我们做物理题，提前预判哪里会裂、哪里会振、哪里会烫手。这思路没错，省料、省时间，还省得车间师傅骂人。但问题在于——很多人把工具当答案了。
网格划分：魔鬼在细节里
做仿真第一步，分网格。这个环节简直可以写一本书。
你偷懒用自动四面体，系统唰唰几秒搞定。你满意了。可结果呢？应力集中区根本捕捉不到。就像拿张渔网捞虾米，网眼太粗，全漏了。有时候我们在关键焊缝或者圆角处用得着六面体，甚至手工一层层切，就为了那点精度的提升——真的，就为了小数点后两位的事情。💡
不过话说回来，也不是越密越好。见过新人把网格划到几百万节点，一算算三天，最后发现边界条件设错了。那滋味，啧。
边界条件这块，坑比想象的多
什么叫边界条件？就是告诉软件，你模型哪里被固定死了，哪里在受力，哪里在发热。这听起来简单吧？实际上大多数仿真不准的根子都在这儿。
举个真实例子：分析一个支架在颠簸路上的疲劳寿命。新手常犯的错——直接把安装孔全约束。现实中螺栓是有间隙的，垫片有弹性，整个车架其实都在微微变形。你死硬约束了，应力就全挤到孔边，算出来寿命当然短得离谱。这不是软件错了，是咱们把真实世界简化过头了。
问：边界条件设不准怎么办？总不能把所有零件都画进去吧？
答：✅ 建议用子模型技术或者等效刚度法。核心思路是把大系统中的局部区域抠出来，周边用试验测得的位移或力来驱动。或者至少做个灵敏度分析，看边界条件参数变一变，结果飞不飞。如果飞了，说明这儿是关键，得往上汇报加预算做更详细的标定。
有时候我们开玩笑——CAE工程师的终极价值，不是会点那个求解按钮，而是知道怎么给模型卸包袱，把复杂的真实问题拆成电脑能消化、还不失真的小菜。

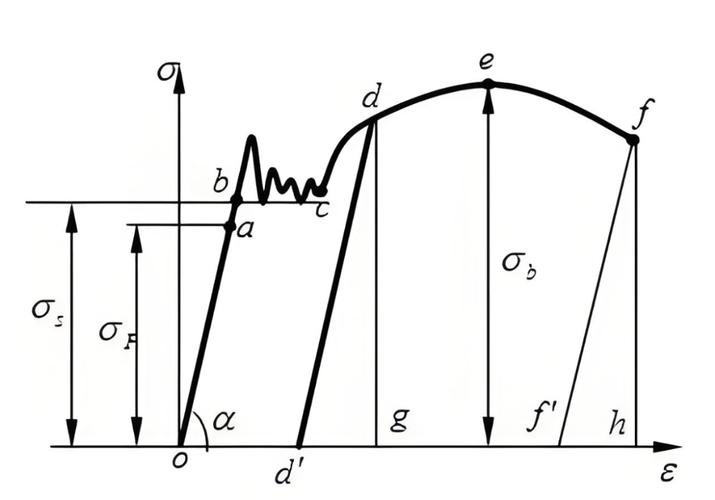

材料属性：你以为输个屈服强度就完事了？
材料库里的数据，那是标准试棒在实验室里慢慢拉出来的。实际呢？你手里这块钢板可能经历了冲压、焊接、热处理，晶粒早变样了。非线性区域的行为，比如塑性硬化段，软件里默认的选项往往过度简化。尤其是铝合金、镁合金，拉压不对称性严重，仿真时不考虑这点，断裂预测就是笑话。❗
问：我的仿真显示安全系数够，可现场坏了。材料属性也测过了，怎么回事？
答：你可能忽略了残余应力。焊接结构尤其如此，没做退火或者没在仿真里预设残余应力场，计算出的承载能力会虚高。还有一个隐蔽的点——加载速率。如果是冲击工况，材料会变脆，得用动态本构。这些都不是书上明写的，是摔打出来的教训。
每次碰到这种案例，我都想感叹：CAE啊，前处理占六成功力，解算器就两成，剩下两成得靠经验去判读结果。可现在的培训课，教的全是软件按钮操作，很少讲工程直觉。

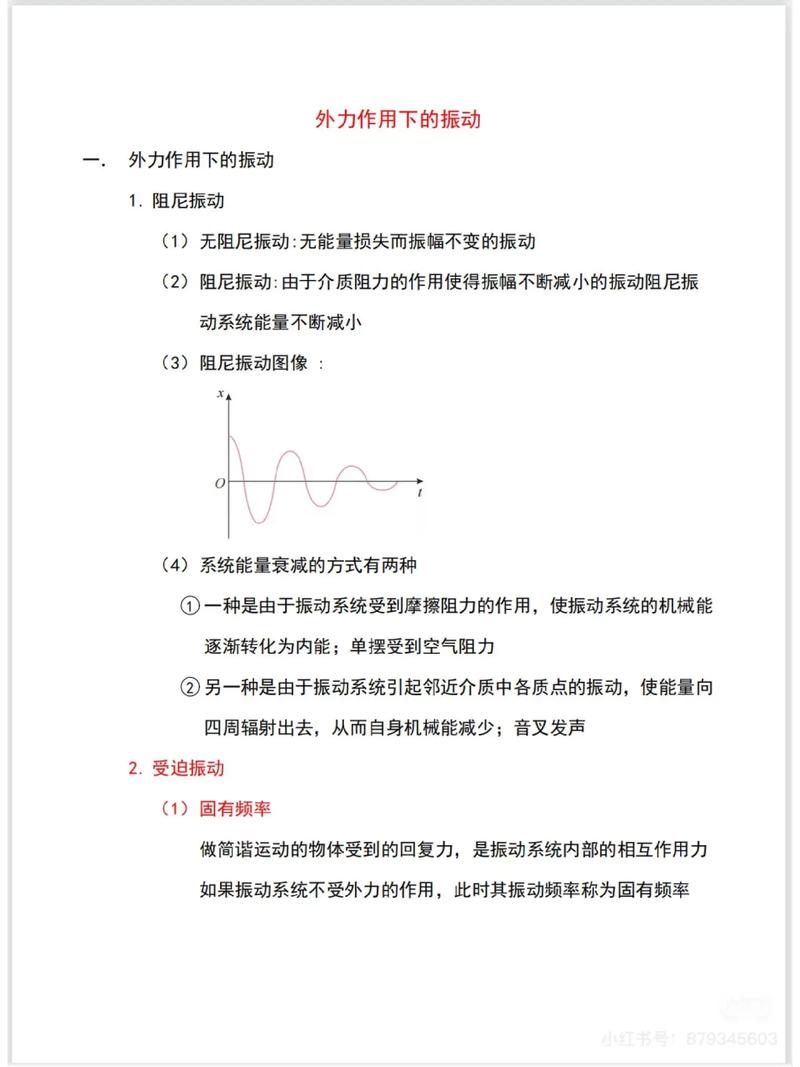

振动力学里的阻尼玄学
模态分析大家都做，固有频率和振型挺准。一到频响或者随机振动，曲线就开始漂移。根源在阻尼。阻尼这东西，说实话，至今还是个半经验参数。结构阻尼、材料阻尼、粘性阻尼……选哪个模型？比例阻尼系数给多少？没实测对照就是赌博。
我有个项目，电驱总成振动噪声超标，仿真找了三个原因，结果改了壳体和轴承都不对，最后发现是电机转子与定子间的电磁力计算没考虑非均匀气隙。这算什么？这算CAE和实验对不上时逼出来的跨学科求援。所以别死盯着自己那一亩三分地。
还有一个老生常谈——网格无关性验证。很多人不做，审报告的时候也不问。这就像考试不检查，成绩靠运气。💡
说到底，计算机辅助工程（CAE）是个好仆人，却是个坏主子。它应该帮我们在物理样机出来之前扫一遍雷，而不是替代工程判断。你心里得有根弦：模型永远不真，只是逼近。什么时候逼近得够用，什么时候必须加安全系数保底，这个火候才是功夫。
值得高兴的是，最近几年AI开始渗透进CAE了。不是那种夸夸其谈的“人工智能颠覆一切”，而是很实在地用降阶模型加速计算、用历史数据训练代理模型做快速预测。这让我们能少做点重复劳动，多想想边缘条件。但话又说回来，算法再牛，喂进去的工况和数据要是错的，吐出来的照样是毒药。❗
最后啰嗦一句：别一个人闷头调参数。多去车间转转，摸摸真实的油污和毛刺，听老师傅骂一句“你这脑瓜怎么想的”——可能比跑十个仿真案例都管用。
