超声波加工：硬脆材料也能“以柔克刚”？

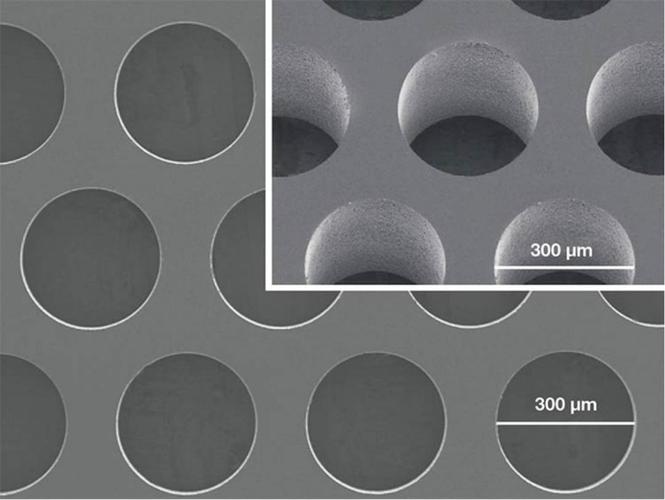

上个月搞一个陶瓷基板的通孔，差点把我整崩溃。0.3mm的孔，金刚石钻头上去直接崩边，激光烧出来全是微裂纹，最后还得靠超声波——说实话，当时是抱着死马当活马医的心态去试的，结果呢？加工出来的孔壁光滑得让我想哭，精度干到±0.005mm，真的服气。

这事儿让我重新琢磨起超声波加工这个技术。很多人觉得它又老又慢，但你别急着下结论。这里头门道深了，而且最近几年——特别是换能器材料和数字控制升级之后——简直像换了个物种。

它到底怎么“啃”动硬骨头的？

原理上不复杂，但妙处全在细节里。高频电振荡通过压电换能器变成机械振动，振幅放大后驱动工具头，磨料悬浮液在中间充当“牙齿”，每秒几万次的冲击把材料一点点剥离。它不是硬碰硬，而是靠高频微尺度撞击和空化效应——这也就是为什么它能加工玻璃、陶瓷、石英、甚至碳化硅这类连硬质合金刀都怂的材料。

不过话说回来，原理简单，实现起来全是坑。比方说振幅控制，你调大了吧，工具头容易裂，调小了吧，材料压根不动。还有磨料怎么循环？怎么保证悬浮液浓度稳定？这些才是实际生产中老板骂人的重灾区。😂

这两年有个挺有意思的改进——超声辅助加工中心出现了，把传统铣削和超声振动叠加，加工纤维复合材料（CFRP）时刀具寿命能延长4倍以上。波音那边据说已经在机翼蒙皮修边上用了，毛刺率从12%直降到不到1%。真事儿，不是瞎吹。

哪些领域已经离不开它了？

半导体设备零件：单晶硅、石英环的微孔、深槽，要求亚表面损伤层小于2μm，传统方法基本无解。
航空航天：陶瓷基复材（CMC）的异型孔、SiC涡轮叶片的冷却孔——现在不用超声波，设计再好也造不出来。
医疗器械：氧化锆牙冠的内腔加工、人工关节球面的微织构，这个领域对表面粗糙度要求变态到纳米级，超声波加电化学抛光能搞定。
3C电子：手机陶瓷背板的盲孔、玻璃摄像头保护片的无崩边切割，超声波配合金刚石磨料比激光划算多了。

❗这里必须吐槽一下：很多小厂拿超声波打标机当卖点，其实是把概念混淆了。真正的超声加工机床（UltraSonic Machining）是需要加压、磨料悬浮液循环、工具旋转的系统，而打标用的超声锤充其量就是个振动笔，加工精度、材料去除率完全不是一个量级。采购的时候千万要留个心眼。

QA环节：那些让人头疼的实际问题

问：超声波加工的材料去除率是不是很低？适合批量生产吗？
答：看跟谁比。单点比不过CNC，但对硬脆材料来说，常规切削根本干不了。现在采用多工具头并联的方案，比如加工陶瓷基板孔阵列，同时上16个工具头，一次打16个孔，节拍能压到8秒/件，月产能轻松破万。当然，前提是你舍得花那套工装和电源的钱，初期投入确实肉疼。

问：怎么选合适的磨料和工具头材料？
答：碳化硼磨料适合大部分硬脆材料，但加工碳化硅时最好换金刚石微粉，否则效率打对折。工具头要软——不能用硬的，得用低碳钢或黄铜，因为工具头本身也磨损，你得保证它磨损得比工件快，这样才能维持精度，这个反直觉的要点很多新手栽过跟头。我见过有人拿高速钢去干，结果工具头没磨损，工件表面质量全毁了。

问：加工过程中怎么判断工具头磨损到需要更换了？
答：听声音！有经验的师傅会听超声频的微小变化，现在新型电源都带实时频率追踪和功率监控，一旦振幅衰减超过15%就报警。不过我还是建议每班次用显微镜看一下工具端面，出现明显钝弧了赶紧换，别等断在孔里——那清理起来可不是闹着玩的。

💡 有个冷知识：加工深度越深，工具头的锥度越要控制，因为振幅沿刀具长度有衰减，一般超过50mm深度就得做变幅杆优化了，不然底部去除率会暴跌。

最新动向：从“能加工”到“智能加工”

这几年比较火的是超声加工与数字孪生的结合。通过在换能器上集成传感器，实时采集力、频率、振幅、功率曲线，上传到云端做深度学习，预测工具剩余寿命、优化参数。德国一家公司甚至搞出了自适应超声铣削，加工过程中根据材料局部硬度自动调节振幅和进给速度，把废品率从5%死死压到了0.2%以下。我觉得这方向会彻底改变硬脆材料加工的格局，虽然投入大，但长期来看，值。

最后想说一句：别把超声波加工当成“没法子时的法子”，它是一种精密、可控、而且越来越智能化的技术手段。下次你碰到硬骨头，不妨早点试试，说不定就像我当初那个陶瓷通孔一样，惊喜来得措手不及。
