锻造工艺的“火候”艺术：老工艺师不得不说的实话

干了二十多年锻造，最烦别人说“就是打铁”。哎，你能忍吗？打铁？那只是把铁烧红了砸吧砸吧。锻造——尤其是精密锻造——那是控制金属流动的艺术，其中门道，深了去了。今天不聊虚的，咱就掰扯几个车间里实实在在的痛点。温锻？冷锻？模具咋就那么不经用？模拟软件到底是不是摆设？

温锻与冷锻：不是选择题，是算计题

温锻在六百到九百度之间搞，好处是比热锻精度高，又比冷锻省力。缺点？氧化皮！那薄薄一层氧化皮能让你模具拉毛，精度全完。 冷锻呢，室温干，尺寸漂亮但吨位要求吓人，材料稍微硬点就挤不动。我们去年接了个轴颈项目，开始想用冷锻省后序加工，结果算下来——压力要1600吨，现有设备才1000吨。得，只能分两步：先温锻预成形，再冷锻精整。所以说，工艺没有好坏，只有合不合适。得算啊，算材料流动应力，算回弹，再算成本。有时候真恨不得三头六臂，对吧？

还有一点是润滑。玩温锻的都知道，石墨乳喷不好就是灾难。有一回夜班，新来的工人偷懒没清喷嘴，堵塞导致喷涂不均…… 第二天早上一看，模具拉了一条深沟，两万块报废。心疼得我啊！现在我们都强制用脉冲式喷涂，定时清洗，模具寿命硬是从3000件提到了5000件，算小账省大钱。

模具寿命就是印钞机

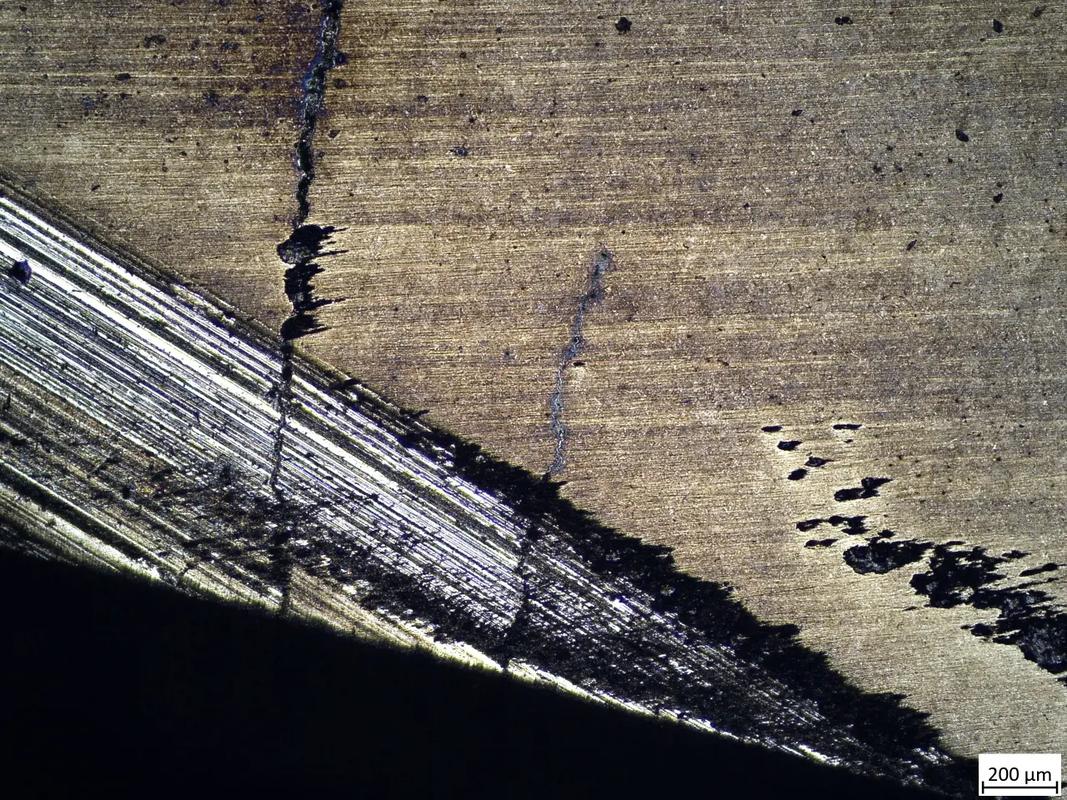

模具成本要占整个锻件成本的15-30%，这不是小数目。最头疼的是热疲劳裂纹，总是在分模面圆角那儿冒出来！为什么偏偏是哪儿？因为应力集中嘛——设计时圆角给个R3、R4想当然，可一充模，那个位置温度高、压力大，还反复急冷急热。

问：为啥模具老是先从型腔某个固定位置开裂？
答：九成情况是冷却设计没跟上。你看，裂纹大多出现在最后填充的“死角”，金属流到最后温度仍高，然后脱模剂一喷，局部急冷，热应力直接拉裂。解决办法？加大那个位置的冷却水道，或者用镶块设计，坏了单独换。还有个野路子：故意把那儿的脱模斜度做稍大，牺牲点材料利用率，但模具寿命翻倍。你选哪个？

再说涂层，PVD、CVD现在都在用。比如TiAlN涂层，耐高温到800多度，确实管用。但涂层不是万能的，模具基体不好，镀金刚石也白搭。热作模具钢我们用过国产H13，也用过进口DIEVAR，后者热处理稳定性好得多。小贴士：每次回火充分点，别赶时间，不然硬度上去了，韧性没了，脆断给你看！

模拟软件不是花架子，但得会看门道

十多年前我们还在用试错法，改模具全靠师傅感觉。现在呢，年轻人上来就Deform、Simufact建模，流线都可视化。说实话，我一开始觉得这玩意儿虚，直到有次开发转向节，模拟显示折叠风险，我们提前改了预锻形状，果然一次试模成功。服了！但软件归软件，输入参数不准，出来就是垃圾。比如摩擦系数，很多人就填个0.3通用值，实际温锻带润滑能到0.15以下。这误差要命。

问：小批量多品种，锻造怎么搞自动化？
答：用柔性系统啊。别想着全自动连轴转，那要大单才划算。我们现在用快换模架，换模时间从两小时缩到二十分钟。机械手用可编程的，不同产品调用不同程序。传感器要跟上：力、位移、温度都监控，一旦偏离公差就报警。这样就算一批只做五百件，也能保持CPK大于1.33。另外，人工上下料依然有存在的价值——有些异形件装夹，人的手感比机器灵，别盲目追求无人化。

还有啊，数字化孪生听过没？把实际生产数据和模型实时比对，调整工艺。我们试过在一条温锻线上搞，能耗降低了12%。但投入太大，小厂玩不转，量力而行。

最后再啰嗦一句：锻造这行，离不开“火候”。以前靠手艺，现在靠数据、仿真、涂层。但那股子对金属脾气的熟悉，根子上没变。有时候摸着刚下线还烫手的锻件，那份开心，和二十年前一模一样。工艺有温度，真不是说说而已。
