时间敏感网络(TSN):踩坑三年后,我的一些真心话

搞了三年TSN,跑了不下十家工厂——说实话,头发掉了不少。

第一次听到“时间敏感网络”这词,是在汉诺威展会上。2017年吧。那会儿工业4.0正热,一群人围着展台听老外讲确定性以太网。我凑过去——不就是把实时数据塞进标准以太网里么,有什么难的?后来打脸,啪啪响。

最开始,我们都低估了“时间”这两个字

工厂里的“实时”,跟办公室的“快”完全不是一个次元。办公室环境,网络卡一下,重新发个请求就完了。但自动化产线上,一个200微秒的抖动,机械臂就可能撞上夹具。你猜后果?停工半天,损失六位数。

以前怎么解决?用专用的现场总线。Profinet IRT、EtherCAT、SERCOS III,各玩各的。每个协议背后一堆ASIC芯片,交换机也是专用的。贵得要死——一台支持IRT的交换机,价格是标准以太网交换机的五倍不止。而且还锁死生态。你想换个供应商?对不起,协议不兼容。

所以当TSN喊出“标准以太网也能确定性通信”,工厂老板眼睛都亮了。可我们这帮搞实施的,第一反应是:又来一个坑。

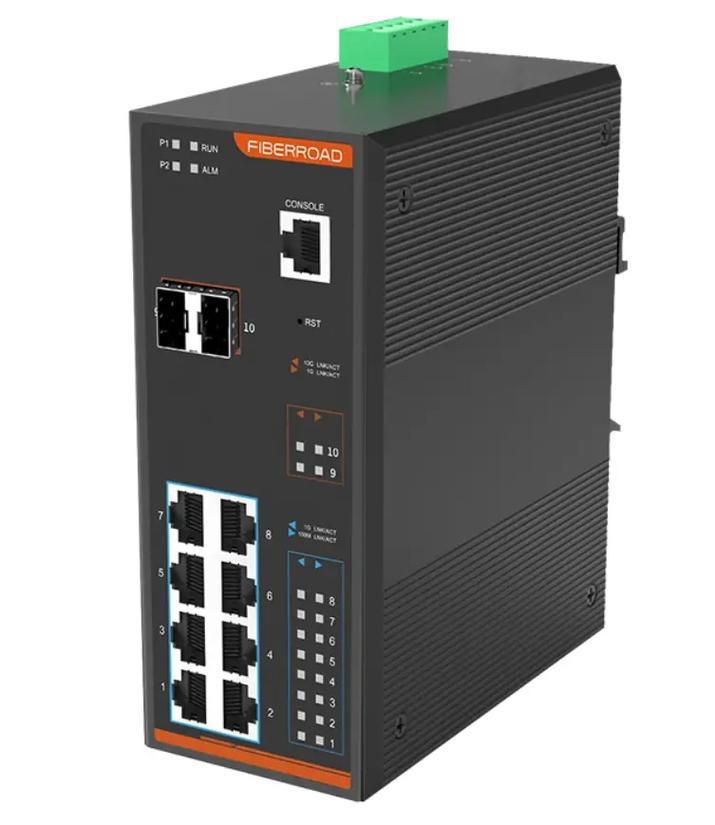

时间敏感网络TSN工业交换机测试台架
时间敏感网络TSN工业交换机测试台架

果然。

时钟同步,那个让人崩溃的微秒级战争

TSN的核心之一是802.1AS——精准时钟同步。原理上,主时钟发sync消息,从节点计算链路延迟,然后对齐。理论上误差能控制在亚微秒。实际上呢?

我们在一家汽车焊装线试点,上百个节点。结果同步一跑偏,几个焊接控制器就时序错乱。查了一整个通宵,最后发现——有根网线多绕了个弯,延时多了3纳秒。3纳秒!就因为这,全网抖动起来了。

后来我们学乖了,用边界时钟、透明时钟、一步两步模式来回调。但每次换设备,就得重新校准。这玩意儿不像说明书写的那么美好。现场温度变化、线材老化、交换机内部晶振漂移,都会造成漂移。真的,不亲身蹲过机柜间,根本不知道“确定性”三个字有多重。

问:“既然这么麻烦,为什么还要用TSN?用EtherCAT不香吗?”
答:香是香,但EtherCAT是主从结构,所有数据都要经过主站,带宽利用率不高。而且它用集束帧,对非实时TCP/IP流量很不友好。你比如要传个视觉检测图片,得走单独的通道。TSN可以融合实时和非实时流量在同一根线上,还能保证时延上限——这对柔性制造太重要了。产线要换配方、要传大文件、又要控制伺服,TSN能一网搞定。当然,代价就是前面说的那些坑,你得填平。

问:“现在TSN协议族太多,搞不清楚,802.1Qbv、802.1Qbu、802.1CB……我到底该选哪个?”
答:这个嘛,得看场景。时间敏感流整形Qbv是最基础的,给高优先级流量预留时隙——就像专用车道,别的车不能占用。帧抢占Qbu是打断长帧,防止低优先级帧阻塞高优先级帧发送,对周期很短的系统有用。无缝冗余CB更厉害,双链路热备,一根断了毫秒级切换,用于高可靠性场景。实际用起来,往往是组合拳。汽车生产线我们用了Qbv+CB,同时确保时延和冗余。但坦白讲,每多一种机制,配置复杂度指数上升。没工具支持的话,不建议自己从头配。

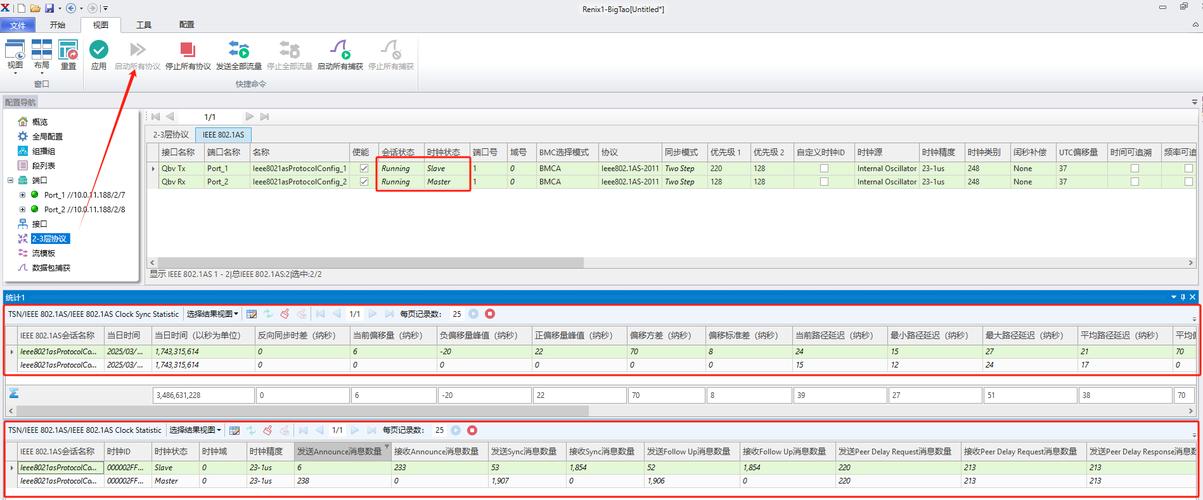

TSN网络配置软件界面802.1Qbv调度表
TSN网络配置软件界面802.1Qbv调度表

还有个心态转变:以前我们总觉得,技术选型就是比较参数,延迟更低那就赢。其实在工厂,可维护性比极致性能重要得多。TSN的好处是,它基于标准以太网,你的IT团队多少懂一点TCP/IP,不像EtherCAT那样需要专门的插件和培训。长远来看,人力成本才是大头。

那么,TSN到底落地了没?

去年我参加了一个内部测试,跨厂商十种TSN交换机互操作。结果——勉强及格。思科、摩莎、赫斯曼、西门子,各家的profile实现不完全一样。802.1Qcc集中式网络配置的模型,有的用NETCONF,有的用RESTCONF,YANG模型也不统一。说白了,标准是写在纸上,兼容性还得靠测试跑出来。

不过也有好消息。半导体厂商终于跟上了,TI、NXP、博通都出了带有硬件时间戳和门控调度能力的SoC。以前你得用FPGA自己搭,现在一颗芯片几十块美金,能跑多个协议栈。成本降得很快。一些机器人厂商开始悄悄切换方案,用TSN替代内部总线,省下了线束和重量。

❗一个冷知识:工厂里最头疼的不是技术本身,而是布线。用TSN后,你可以用单对乙太网(SPE)跑数据,线轻了80%,机器人关节更容易布线。这个杠杆效应,比单纯性能提升来得更实惠。

说回题目,时间敏感网络(TSN)不是什么银弹。它是个工具,一个正在快速演进的工具集。如果你是自动化工程师,我强烈建议现在就去了解802.1AS和Qbv,哪怕不马上用。三五年后,当你接手一个融合网络项目时,会感谢今天花出去的一个小时。

毕竟,工业网络的下一个十年,大概就会在抖动和眼泪中,被TSN悄悄改变。
